Устройство защиты трехфазного инвертора тока

Устройство защиты трехфазного инвертора тока

Иллюстрации

Показать все

Реферат

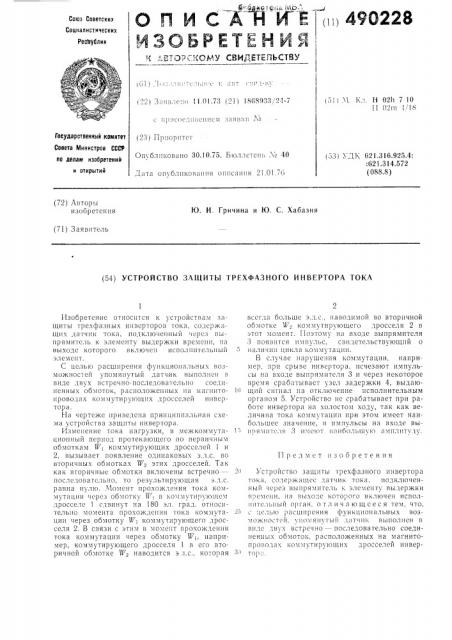

О Л И С А Н И Е (ii)49Î228

ИЗОБРЕТЕН И Я

Союз Советских

Социалистических

Ресттублик т ."„-Тдр,.;Кауу СВИЩЕТ" ЛЬСТВУ (51) М I;л. Н 02h 7 10

II 02гп 1 18! "2) За явлс!!о 11.01.73 (21) 1868933, 24-7

Государственный комитет

Совета Министров СССР (23) Пр:!орптст

Оп3блпковано 30.10,75. Ьюл7c7eH» ¹ 40 (53) УД)х 621.316.925.4:

:621.314.572 (088.8) ло делам изобретений и открытий

Лата опуб I!Iso!3HIIIIsi оп! .сан!!я 21.01.76 (72) Авторы изобретения

Ю. И. Гричина и Ю. С. Хабазня (71) Заявитель (54) УСТРОЙСТВО ЗАЩИТЫ ТРЕХФАЗНОГО ИНВЕРТОРА ТОКА

lп

Предмет изобретения

Изобретение относится к устройствам защиты трехфазных инверторов тока, содержащих датчик тока, подключенный через выпрямитель к элементу выдержки времени, .!а выходе которого включен исполнительный элемент.

С целью расширения функциональных возможностей упомянутый датчик выполнсll в виде двух встречно-последовательно соединенных обмоток, расположенных на магнитопроводах коммутирующих дросселсй инвертора.

На чертеже приведена принципиальная схема устройства защиты пнвертора.

Изменение тока нагрузки, в межкоммутационный период протекающего по первичным обмоткам W! коммутирующих дросселей 1 и

2, вызывает появление одинаковых э.д.с. во вторичных обмотках W2 этих дросселей. Так как вторичные обмотки включены встречно— последовательно, то результирующая э.д.с. равна нуг!1о. Момент прохо>кдения тока коммутации через обмотку 113 в коммутируloIII(31 дросселе 1 ствинуT на 180 эл. град. относительно момента прохождения тока коммутации через обмотку Wl коммутирующего,!росселя 2. В связи с этим в момент прохо>кдения тока коммутации через обмотку Ь" 1, например, коммутирующего дросселя 1 в его вторичной обмотке Wg наводится э .I,.с., которая всегда больше э.д.с., наводимой во вторичной обмотке Й"з коммутирующего дросселя 2 в этот момент. Поэтому Hil входе выпрямителя

3 появится импульс, свидетельствующий о наличии цикла коммутации.

В случае нарушения коммутации, например, при срыве инвертора, исчезают импульсы На вхо.<е выпрямителя 3 и через некоторое время срабатывает узел задержки 4, выдающий сигнал на отключение исполнительным органом 5. Устройство нс срабатывает при работе инвертора на холостом ходу, так как величина тока коммутации при этом имеет iIBHбольшее значение, и импульсы на входе вы3 имск!т !IHибо 71>1119!o ах!п.!I!Tv:I) .

2(i Устройство защиты трехфазного инвертора тока, содержащее датчик тока, подключенный через выпрямитель к элементу выдержки времени, на выходе которого включен исполпитсл!и!ый орган, о тл и ч а ю щсе с я тем, что, 25 с целью расширения функциональных возмо>кност(и. мпох!яп\ть!Й датчик выпо, lнен В виде двух встречно последовательно соединенных обмоток. расположенных на магнитопроводах ко>1>!утиру1ощих дросселей инвертор».
