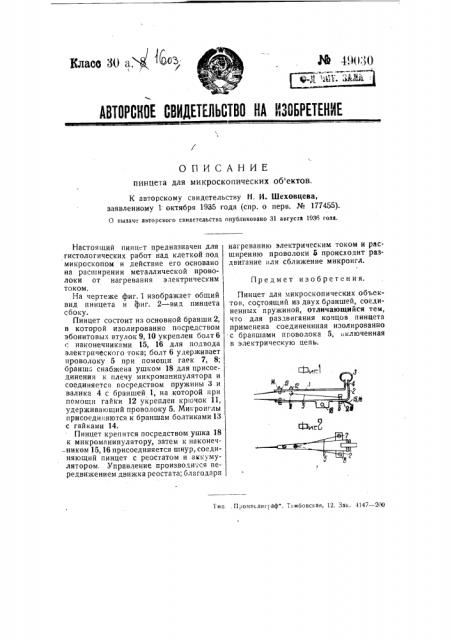

Бласо 30 а, АВТОРСКОЕ СВИДЕТЕЛЬСТВО ИА ИЗОБРЕТЕНИЕ

Я 4!н1М

ОПИСАНИЕ пинцета для микроскопических об ектов.

К авторскому свидетельству H. И. Шеховцева, заявленному 1 октября 1935 года (спр. о перв. № 177455).

О выдаче авторского свидетельства опубликовано 31 августа 1936 года.

Предмет изобретения.

Фиг(, тип.. Проип лицаф". аибовскан, 1 2. Зак. -1147 — 200

Настоящий пинцет предназначен для гистологических работ над клеткой под микроскопом и действие его основано на расширении металлической проволоки от нагревания электрическим током.

На чертеже фиг. 1 изображает общий вид пинцета и фиг. 2 †в пинцета сбоку.

Пинцет состоит из основной бранши 2, в которой изолированно посредством эбонитовых втулок 9, 10 укреплен болт 6

<- наконечниками 15, 16 для подвода электрического тока; болт 6 удерживает проволоку 5 при помощи гаек 7, 8; бранш снабжена ушком 18 для присоединения к плечу микроманипулятора и соединяется посредством пружины 3 и валика 4 с браншей 1, на которой при помощи гайки 12 укреплен крючок 11, удерживающий проволоку 5. Микроиглы присоединяются к браншам болтиками 13 с гайками 14.

Пинцет крепится посредством ушка 18 к микроманипулятору, затем к наконеч-ником 15, 16 присоединяется шнур, соединяющии пинцет с реостатом и аккумулятором. Управление производи;ся передвижением движка реостата; благодлря нагреванию электрическим током и расширению проволоки 5 происходит раздвигание или сближение микроигл.

Пинцет для микроскопических объектов, состоящий из двух браншей, соединенных пружиной, отличающийся тем, что для раздвигания концов пинцета применена соединеннная изолированно с браншами пговолока 5, ключенная в электрическую цепь.
