Реферат



г. с;.. — М

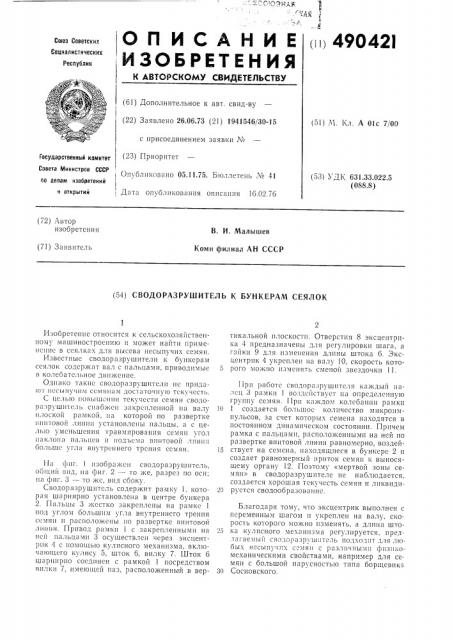

iOП ИСАНИЕ

ИЗОБРЕТЕНИЯ!!!> 49042I

Союз Советскиа

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву

1 (22) Заявлено 26.06.73 (21) 1941546/30-15 ! ! с присоединением заявки Ко !

I (23) Приоритет ! !

Опубликовано 05.11.75. Бюллетень ¹ 41 ! Даты опубликования описания 16.02.76 (51) М. Кл. А 01с 7/00

Государственный комитет

Совета Министров СССР по делам изобретений ч открытий (53) УДК 631.33.022.5 (088.8) (72) Автор изобретения

В. И. Малышев

Коми филиал АН СССР (71) Заявитель (54) СВОДОРАЗРУШИТЕЛЬ К БУНКЕРАМ СЕЯЛОК

Изобретение относится к сельскохозяйственному машиностроению и может найти примеlI0нис в сеялках для высева нссыпучих семян.

Известныс сводоразрушители к бункерам сеялок содержат вал с пальцами, приводимыс в колебательное движение.

Однако такис сводоразрушитсли нс придаl0T нес ынучим семянам достаточную текучесть.

С целью !!0!!»I!!loll!I» текучести семян сводо0 Iзрушитсль снабжен закрепленной на валу плоской рамкой, на которой по развертке винтовой линии установлены пальцы, а с цел!Но уменьшения травмирования семян угол !!!1 ЕЛО!!Я ПЯЛЬЦСВ II !!ОД ЬСЗ!и ВпитОВОй, !ИНИ!! больше угля внутреннего трения семян.

I-I;I !!и!г. 1 изображен сводоразрушитель, общий вид, на фиг. 2 — то же, разрез по оси; на фиг. 3 — то жс, вид сбоку.

Сводоразрушитсль содержит рамку 1, которая шарнирно установлена в центре бункера

2. Пальцы 3 жестко закреплены на рамке 1 под углом большим угла внутреннего трения семян и расположены пo развертке винтовой линии. Привод рамки 1 с закрепленными на ней пальцами 3 осуществлен через эксцентрик 4 с помощью кулисного механизма, включающего кулису 5, шток 6, вилку 7. Шток 6 шарнирно соединен с рамкой 1 посредством вилки 7, имеющей паз, расположенный в вертикальной плоскости. Отверстия 8 эксцентрика 4 предназначены для регулировки шага, а гайки 9 для изменения длины штока 6. Эксцснтрик 4 укреплен на валу 10, скорость кото5 рого можно изменять сменой звездочки 11.

I ipII работе сводоразрушитсля каждый наг!сll, 3 рЯз! Ки 1 воздсйс ВуcT IIII Опрсделсннуlo группу семян. 11ри каждом колебашш рамки

10 I создается большое количество микроимпульсов, за счет которых семена находятся в постоянном динамическом состоянии. Причем рамка с пальцами, расположенными на ней по развертке винтовой линии равномерно, воздей15 ствует на семена, находящиеся в бункере 2 и создает равномерный приток семян к выносящему органу 12. Поэтому «х!ертвой зоны сев!ян» в сводоразрушителс не наблюдается, создается хорошая текучссть семян и ликвиди20 рустся сводообразованис.

Благодаря тому, что эксцентрик выполнен с переменным шагом и укреплен на валу, скорость которого можно изменять, а длина што25 ка кулисного механизма регулируется, пред. .1ягаемый сволоразрушитсль подходит для 1!Обык несып > !их сев! я !! с р язл и ным II физи комеханическими свойствами, например для се. мян с большой парусностью типа борщевик".

30 Сосновского..190121

1. Сводоразрушитель к бункерам сеялок, содержащий вал с пальцами, приводимыми в колебательное движение, о т л и ч а ю III и и с я тем, что, с целью повышения текучести семян, он снабжен закрепленной II;I в Iлу плоской

Рыг 2 1 г7г 1

И п Л а бб

Заказ 375j20

Тираж б!9

Поппноно

Типография, пр. Сапунова, 2

11рсдмст изобретения рамкой, на которой IIo развсргкс винтовой липни установлены пальцы.

2. Сводоразрушитель по и. 1, о т л и ч а юшийся тем, что, с целью уменьшения травмирования семян угол наклона пальцев н

iюдьсма винтовой линии больше угля в утреннего трения семян.
