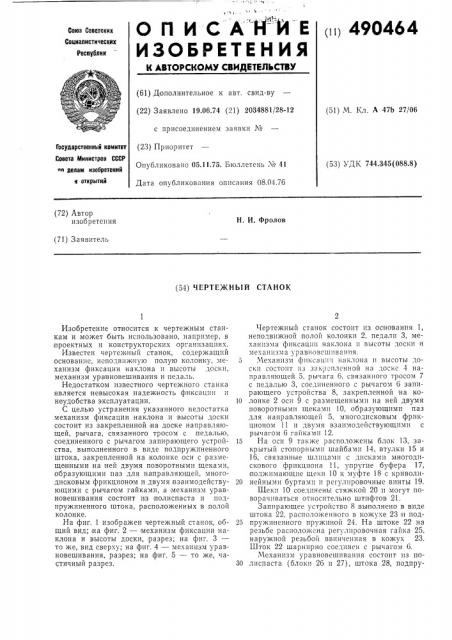

ОПИСАНHE

ИЗОБРЕТЕНИЯ р 490464

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19.06.74 (21) 2034881/28-12 (51) М. Кл. А 47Ъ 27/06 с присоединением заявки ¹

Гасударственный комитет

Совета Министров СССР аа делам изобретений

ы открытий (23) Приоритет

Опубликовано 05.11.75. Бюллетень ¹ 41

Дата опубликования описания 08.04.76 (53) УДК 744.345(088.8) (72) Автор изобретения

H. И. Фролов (71) Заявитель (54) ЧЕРТЕЖНЫЙ СТАНОК

Изобретение относится к чертежным станкам и может быть использовано, например, в проектных и конструкторских организациях.

Известен чертежный станок, содержащий основание, неподвижнуEQ полую колонку, механизм фиксации наклона и высоты доски, механизм уравновешивания и педаль.

Недостатком известного че|ртежного станка является невысокая надежность фиксации и неудобства эксплуатации.

С целью устранения указанного недостатка механизм фиксации наклона и высоты доски состоит из закрепленной на доске направляющей, рычага, связанного тросом с педалью, соединенного с рычагом запирающего устройства, выполненного в виде подпружиненного штока, закрепленной на колонке оси с размещенными на ней двумя поворотными щеками, образующими паз для направляющей, многодисковым фрикционом и двумя взаимодействующими с рычагом гайками, а механизм уравновешивания состоит из полиспаста и подпружиненного штока, расположенных в полой колонке.

На фиг. 1 изображен чертежный станок, оощий вид; на фиг. 2 — механизм фиксации наклона и высоты доски,,разрез; на фиг. 3— то же, вид сверху; на фиг. 4 — механизм уравновешивания, разрез; на фиг. 5 — то же, частичный разрез.

Чертежный станок состоит из основания 1, неподвижной полой колонки 2, педали 3, механизма фиксации наклона и высоты доски и механизма уравиовсшивания.

5 Механизм фиксации наклона и высоты дозакрепленной На доске 4 klaправляющей 5, рычага 6, связанного тросом 7 с педалью 3, соединенного с рычагом 6 запирающего устройства 8, закрепленной на ко10 лонке 2 оси 9 с размещенными на ней двумя поворотными щеками 10, образующими паз для направляющей 5, многодисковым фрикционом 11 и двумя взаимодействующими с рычагом 6 гайками 12.

15 На оси 9 также расположены блок 13, закрытый стопорными шайбами 14, втулки 15 и

16, связанные шлицами с дисками многодискового фрикциона 11, упругие буфера 17, поджимающие щеки 10 к муфте 18 с криволи20 нейными буртами и регулировочные винты 19.

Щеки 10 соединены стяжкой 20 и могут поворачиваться относительно штифтов 21.

Запирающее устройство 8 выполнено в виде штока 22, расположенного в кожухе 23 и под25 пружиненного пружиной 24. На штоке 22 на резьбе расположена регулировочная гайка 25, наружной резьбой ввинченная в кожух 23.

Шток 22 шарнирно соединен с рычагом 6.

Механизм уравновешивания состоит из поЗО лиспаста (блоки 26 и 27), штока 28, подпру490464 жиненного пружинной 29, расположенных в полой колонке 2. Трос 30 закреплен на направляющей 5, огибая при этом блок 13.

При нажатии на .педаль 3 последняя через трос 7 поворачивает рычаг 6; при этом цроис- 5 ходит поворот,щек 10 отнооительно штифтов

21, и направляющая 5 освобождается, что дает возможность регулировки доски 4 по высоте. Одновременно гайки 12, взаимодействуя с рычагом 6, освобождают фрикцион 11 от под- 10 жатия, что обеспечивает регулировку наклона доски 4. Возврат педали 3 в исходное положение происходит под действием пружины

24 запирающего устройства 8. При этом щеки

10 зажимают направляющую 5, фиксируя по- 15 ложение доски 4 по высоте, а гайки 12 зажимают фрикцион 11, фиксируя угол наклона доски. Поджатие пружины 24 достигается вращением кожуха 23.

При перемещении доски 4 с направляющими 20

5 по щекам 10 трос 30 через полиспаст воздействует на шток 28, затягивая или ослабляя пружину 29. Применение, полиспаста позволяет использовать небольшой ход пружины 29, а именно в К раз меньше, чем ход доски, где 25

К вЂ” кратность полиспаста. Этим достигается повышение долговечности пружины.

Предварительная затяжка пружины 29 производится до сборки, а регулировка — при помощи выбора точки кр "плиния троса 30 к направляющей 5.

Предмет изобретения

Чертежный станок, содержащий оонование, неподвижную, полую колонку, механизм фиксации .наклона и высоты доски, механизм уравновешивания и педаль, о т л и ч а ю щ и йся тем, что, с целью повышения надежности фиксации и удобства эксплуатации, механизм фиксации наклона и высоты доски состоит из закрепленной на доске направляющей, рычага, связанного тросом с педалью, соединенного с рычагом запирающего устройства, выполненного в виде подпружиненного штока, закрепленной на колонке оси с размещенными на ней двумя поворотными щеками, образующими паз для направляющей, многодисковым фрикционом и двумя взаимодействующими с рычагом гайками, а механизм уравновешивания состоит из полиспаста и подпружиненного штока, расположенных в полой колонке.

490464

26 Риь 5
