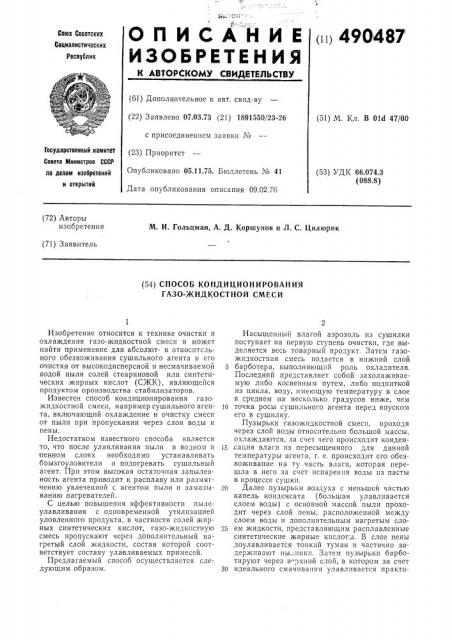

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (i i) 4901487

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 07.03.73 (21) 1891550/23-26 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.11.75. Бюллетень № 41

Дата опубликования описания 09.02.76 (51) М. Кл. В Old 47/00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 66.074.3 (088.8) (72) Авторы изобретения

М. И. Гольцман, A. Д. Коршунов и Л. С. Цилюрик (71) Заявитель (54) СПОСОБ КОНДИЦИОНИРОВАНИЯ

ГАЗО-ЖИДКОСТНОЙ СМЕСИ

Изобретение относится к технике очистки и охлаждения газо-жидкостной смеси и может найти применение для абсолют- и относительного обезвоживания сушильного агента и его очистки от высокодисперсной и несмачиваемой водой пыли солей стеариновой или синтетических жирных кислот (CSKK), являющейся продуктом производства стабилизаторов.

Известен способ кондиционирования газожидкостной смеси, например сушильного агента, включающий охлаждение и очистку смеси от пыли при пропускании через слои воды и пены.

Недостатком известного способа является то, что после улавливания пыли в водном и пенном слоях необходимо устанавливать бпызгоуловители и подогревать сушильный агент. При этом высокая остаточная запыленность агента приводит к расплаву или размягчению увлеченной с агентом пыли и замазыванию нагревателей.

С целью повышения эффективности пылеулавливания с одновременной утилизацией уловленного продукта, в частности солей жирных синтетических кислот, газо-жидкостную смесь пропускают через дополнительный нагретый слой жидкости, состав которой соответствует составу улавливаемых примесей.

Предлагаемый способ осуществляется следующим образом.

Насыщенный влагой аэрозоль из сушилки поступает на первую ступень очистки, где выделяется весь товарный продукт. Затем газожидкостная смесь подается в нижний слой

5 барботера, выполняющий роль охладителя.

Последний представляет собой захолаживаемую либо косвенным путем, либо подпиткой из цикла, воду, имеющую температуру в слое в среднем на несколько градусов ниже, чем

l0 точка росы сушильного агента перед впуском его в сушилку.

Пузырьки газожидкостной смеси, проходя через слой воды относительно большой массы, охлаждаются, за счет чего происходит конденl5 сация влаги пз пересыщенного для данной температуры агента, т. е, происходит его обезвоживание на ту часть влаги, которая перешла в него за счет испарения воды пз пасты в процессе сушки.

20 Далее пузырьки воздуха с меньшей частью капель конденсата (большая улавливается слоем воды) с основной массой пыли проходит через слой пены, расположенной между слоем воды и дополнительным нагретым сло25 ем жидкости, представляющим расплавленные синтетические жирные кислоты. В слое пены доулавливается тонкий туман и частично задерживают пы. ш|ки. Затем пузырьки барботируют через в )хний слой, в котором за счет

30 идеального смачивания улавливается практи490487

Составитель О. Жучкова

Техред Е. Подурушина

Корректор Е. Рожкова

Редактор В. Другова

Заказ 82/2 Изд. 1 х"в 93 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 чески нацело пыль стабилизатора, а агент нагревается до требуемой температуры. Расплавление СЖК происходит за счет косвенного нагрева, осуществляемого, например с помощью паровой рубашки, которая смонтирована на верхней части барботера (или вынесенного обогревателя с устройством для циркуляции СУКК).

Рубашка или нагреватель рассчитываются таким образом, чтобы нижняя кромка слоя

CKK несмотря на контакт с относительно более холодным слоем пены находилась всегда в расплавленном состоянии (чему также способствует выравнивание температур в слое

СУКК за счет его барботажного перемешивания).

Пример осуществления способа.

Из сушилки циркулирующий азот или воздух, обедненный по кислороду, поступает в циклон для выделения товарного продукта— стеарата кальция или бария. Далее газ с температурой 55 — 60 С и влажностью 30 — 35 г/нм барботирует с рабочей скоростью менее

1 м/сек, через нижний слой.

Высота слоя барботируемой воды примерно

100 мм. Температура воды поддерживается в

4 пределах 16 — 18 С за счет подачи захоложенной воды с температурой 10 — 12 С. За счет охлаждения газа ниже точки росы его влагосодержание снижается примерно до 15 г/нм .

5 Далее газ проходит через слой пены и барботирует через верхний слой — расплавленные

С КК с температурой примерно 130 С высотой около 150 мм. При этом его запыленность снижается с 3 — 5 г до 3 — 5 мг/нм . Такие пара10 метры газа после очистки соответствуют требованиям, предъявляемым к кондиционированному сушильному агенту.

Предмет изобретения

15 Способ кондиционирования газо-жидкостной смеси на|пример сушильного агента, включающий охлаждение и очистку смеси от пыли при пропускании через слои воды и пены, о тл и ч а ю щи и с я тем, что, с целью повышения

20 эффективности пылеулавливания с одновременной утилизацией уловленного продукта, в, частности солей жирных синтетических кислот, газожидкостную смесь пропускают через дополнительный нагретый слой жидкости, со25 став которой соответствует составу улавливаемых примесей.
