Реферат

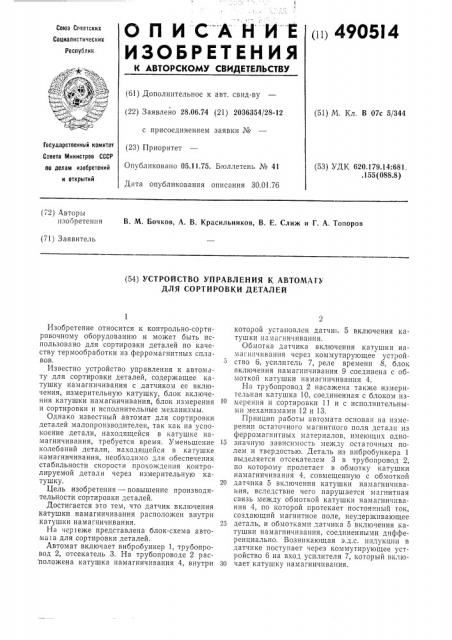

О П И СА Н И-Е (») 4905!4

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик. (61) Дополнительное к авт. свид-ву (22) Заявлено 28.06.74 (21) 2036354/28-12 с присоединением заявки № (51) М. Кл, В 07с 5/344

ГосУдаРственный комитет (23) Приоритет

Совета Министров СССР по делам изобретений и открытий (53) УДК 620.179.14:681. .155 (088.8) Опубликовано 05.11.75. Бюллетень № 41

Дата опубликования описания 30.01.76 (72) Авторы изооретення В. М. Бочков, А. В. Красильников, В. Е. Слиж и Г. А. Топоров (71) Заявитель (54) УСТРОЙСТВО УПРАВЛЕНИЯ К АВТОМА1У

ДЛЯ СОРТИРОВКИ ДЕТАЛЕЙ

Изобретение относится к контрольно-сортировочному оборудованию и может быть использовано для сортировки деталей по качеству термообработки из ферромагнитных сплавов.

Известно устройство управления к автомату для сортировки деталей, содержащее катушку намагничивания с датчиком ее включения, измерительную катушку, блок включения катушки намагничивания, блок измерения и сортировки и исполнительные механизмы.

Однако известный автомат для сортировки деталей малопроизводителен, так как на успокоение детали, находящейся в катушке намагничивания, требуется время. Уменьшение колебаний детали, находящейся в катушке намагничивания, необходимо для обеспечения стабильности скорост и прохождения контролируемой детали через измерительную катушку.

Цель изобретения — повышение производительности сортировки деталей.

Достигается это тем, что датчик включения катушки намагничивания расположен внутри катушки намагничивания.

На чертеже представлена блок-схема автома! а для сортировки деталей.

Автомат включает вибробункер 1, трубопровод 2, отсекатель 3. На трубопроводе 2 рас положена катушка намагничивания 4, внутри которой установлен датчик 5 включения катушки намагничивания.

Обмотка датчика включения катушки намагничивания через коммутирующее устройство 6, усилитель 7, реле времени 8, блок включения намагничивания 9 соединена с обмоткой катушки намагничивания 4.

На трубопровод 2 насажена также измерительная катушка 10, соединенная с блоком из1О мерения и сортировки 11 и с исполнительными механизмами 12 и 13.

Принцип работы автомата основан на измерении остаточного магнитного поля детали из ферромагнитных материалов, имеющих одно15 значную зависимость между остаточным полем и твердостью. Деталь из впбробункера 1 выделяется отсекателем 3 в трубопровод 2, по которому пролетает в обмотку катушки намагничивания 4, совмещенную с обмоткой

20 датчика 5 включения катушки намагничивания, вследствие чего нарушается магнитная связь между обмоткой катушки намагничивания 4, по которой протекает постоянный ток, создающий магнитное поле, неудержнвающее

25 деталь, и обмотками датчика 5 включения катушки намагничивания, соединенными дифференциально. Возникающая э.д.с. индукции в датчике поступает через коммутирующее устройство 6 на вход усилителя 7, который вклюЗО чает катушку намагничивания.

490514

Предмет изобретения

Составитель Г. Соколова

Текред М. Семенов

Редактор Л. Гончарова

Корректор Е. Рожкова

Заказ 39/15 Изд. ЛЪ 80 Тираж 708 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобрстевий и открытий

Москва, )К-З5, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2

Э.д.с. в датчике возникает как D результате разбаланса датчика, так и в результате наведения в датчике э.д.с. магнитным полем движущейся детали. Катушка намагничивания включается в момент нахождения детали в середине катушки, что значительно уменьшает время успокоения детали из-за отсутствия колебательного движения.

Катушка намагничивания отключается через реле времени 8, которое одновременно через коммутирующее устройство 6 закорачивает ход усилителя 7, так как э.д.с. в датчике возникает как при входе детали в катушку намагничивания, так и при выходе из нее.

При пролете детали через измерительную катушку 10 в ней наводится импульс э.д.с., амплитуда которого пропорциональна остаточному магнитному полю детали. По величине амплитуды сигнала блок измерения и сортировки измеряет и сортирует детали на три группы.

Устройство управления к автомату для сортировки деталей, содержащее катушку на10 магничивания с датчиком ее включения, измерительную катушку, блок включения катушки намагничивания, блок измерения и сортировки и исполнительные механизмы, о т л и ч аю щ е е с я тем, что, с целью повышения про15 изводительности автомата, датчик включения катушки намагничивания расположен внутри катушки намагничивания.
