Класа 30 i, 2

34 490Я

1 /

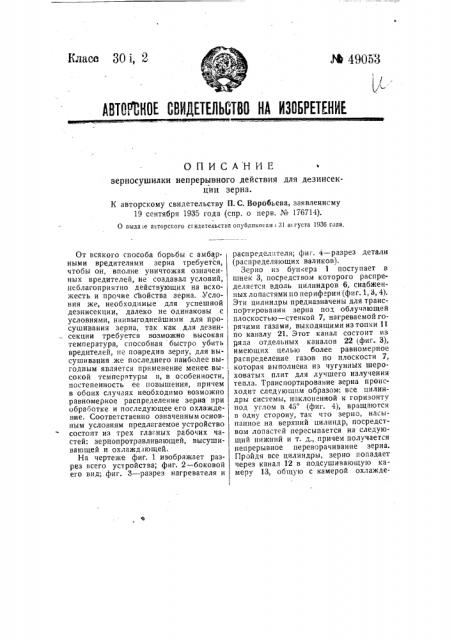

АВТОЙНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ зерносушилки непрерывного действия для дезинсекции зерна.

К авторскому свидетельству П. С. Воробьева, заявленнсму

19 сентября 1935 года (спр. о перв. № 176714).

0 аыда е ааторсаого сгидетеаьства опублиао -ан 31 асгуста 1936 года.

От всякого способа борьбы с амбарными вредителями зерна требуется, чтобы он, вполне уничтожая означенных вредителей, не создавал условий, неблагоприятно действующих на всхожесть и прочие свойства зерна. Условия же, необходимые для успешной дезинсекции, далеко не одинаковы с условиями, наивыгоднейшими для просушивания зерна, так как для дезинсекции требуется возможно высокая температура, способная быстро убить вредителей, не повредив зерну, для высушивания же последнего наибоЛее выгодным является применение менее высокой температуры и, в о:обенности, постепенность ее повышения, причем в обоих случаях необходимо возможно равномерное распределение зерна при обработке и последующее его охлаждение. Соответственно означеннымосновным условиям предлагаемое устройство состоит из трех глагных рабочих частей: зернопротравливающей, высушивающей и охлаждающей.

На чертеже фиг. 1 изображает разрез всего устройства; фиг. 2 — боковой его вид; фиг. 3 †разр нагревателя и распределителя; фиг. 4 — разрез детали (распределяющих валиков).

Зерно из бункера 1 поступает в шнек 3, посредством которого распределяется вдоль цилиндров 6, снабженных лопастями по периферии (фиг. 1, 3, 4).

Эти цилиндры предназначены для транспортирования зерна под облучающей плоскостью — стенкой 7, нагреваемой горячими газами, выходящими изтопки 11 по каналу 21. Згот канал состоит из ряда отдельных каналов 22 (фиг. 3), име1ощих целью более равномерное распределение газов по плоскости 7, которая выполнена из чугунных шероховатых плит для лучшего излучения тепла. Транспортирование зерна происходит следующим образом: все цилиндры системы, наклоненной к горизонту под углом в 45 (фиг. 4), вращаются в одну сторону, так что зерно, насыпанное на верхний цилиндр, посредством лопастей пересыпается на следующий нижний и т. д., причем получается непрерывное переворачивание зерна.

Пройдя все цилиндры, зерно попадает через канал 12 в подсушивающую камеру 13, общую с камерой охлажде ния 18. В этих камерах расположены каналы 14 и 15, предназначенные для засасывания наружного воздуха. Горячие газы пз канала 21 поступают в канал 23, отделенный от канала 21 огнеупорной стенкой 4. В этом канале поперек него расположены трубы 5, в которые засасывается наружный воздух, подогревается топочными газами и через отверстие 8 смешивается с ними, после чего, при помощи трубопровода 9 подводится в подсушиваю щую камеру 13, а из нее к вентилятору. Труба 10 служит для отвода дыма при разогревании топки.

Предмет изобретения.

Зерносушилка непрерывного действия для дезинсекции зерна нагретым воздухом, отличающаяся комбинированным применением а) зернопротравочной машины с барабанами 6 для перемещения зерна, стенкой 7 для обогрева зерна и теплообменником 5 для нагрева воздуха, б) зерносушилки шахтного типа для высушивания зерна смесью отходящих топочных газов и воздуха, подогреваемого в теплообменнике 5 и в) холодильника 13, 18 для охлаждения зерна воздухом, вводимым в шахту через каналы 14, 15.
