Реферат

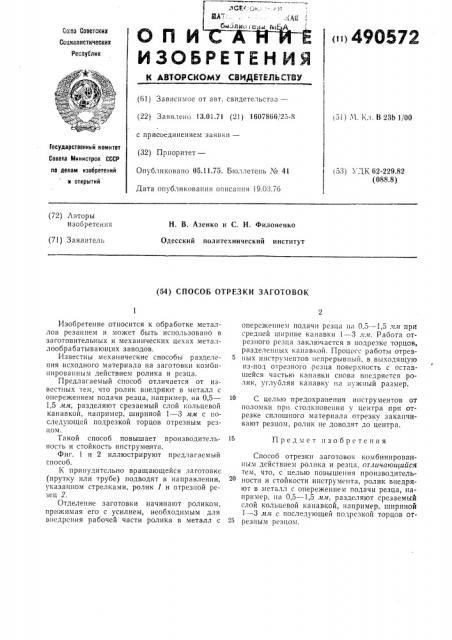

<11>490572 го:оз Советских

Социалистических

Ресаублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Зависимое от авт. свидетельства— (22) Заявлено 13.01.71 (21) 1607866, 25-8

151) Ч. Кл. В 23b 1/00

Государственный комитет с присоединением заявки— (32) Приоритет—

Опубликовано 05.11,75. Бюллетень ¹ 41

Дата опубликования описания !9.03.76

Совета Министров СССР ло делам изобретений

N открытий

i 53) УДК 62-229.82 (088.8) (72) Авторы изобретения

Н. В. Азенко и С. Н. Филоненко

Одесский политехнический институт (71) Заягвитель (54) СПОСОБ ОТРЕЗКИ ЗАГОТОВОК

1О С целью предохранения инструментов от поломки прн столкновении у центра прн отрезке сплошного материала отрезку заканчивают резцом, ролик не доводят до центра.

Изобретение относится к обработке металлов резанием и может быть использовано в заготовительных и механических цехах металлообрабатывающих заводов.

Известны механические способы разделения исходного материала на заготовки комбинированным действием ролика и резца.

Предлагаемый способ отличается от известных тем, что ролик внедряют в металл с опережением подачи резца, например, на 0,5—

1,5 мм, разделяют срезаемый слой кольцевой канавкой, например, шириной 1 — 3 мм с «оследующсй подрезкой торцов отрезным резцом.

Такой способ повышает производительность и стойкость инструмента.

Фиг. 1 и 2 иллюстрируют предлагаемый способ.

К принудительно вращающейся заготовке (прутку или трубе) подводят в направлении, указанном стрелками, ролик 1 и отрезной pe1Å< г.

Отделение заготовки начинают роликом, прижимая его с усилием, необходимым для внедрения рабочей части ролика в металл с опережением подачи резца 1га 0,5 — 1,5 мм при средней ширине канавки 1 — 3 мм. Работа отрезного резца заключается в нодрезке торцов, разделенных канавкой. Процесс работы отрезных ннструмептов непрерывный, в выходящую из-под отрезного, резца поверхность с оставшейся частью канавки снова внедряется ро1ик, уг11 Оляя ка11авк1 на il l жнь1й размер.

Предмет изобретения

Способ отрезки заготовок комбинированным действием ролика и резца, отличающийся тем, что, с целью повышения производительности и стойкости инструмента, ролик внедряют в металл с опережением подачи резца, например, на 0,5 — 1,5 мм, разделяют срезаемый слой кольцевой канавкой, например. шириной

I — 3 мм с последующей подрсзкой торцов отрезным резцом.
