Устройство для изготовления круглых бумажных втулок

Устройство для изготовления круглых бумажных втулок

Иллюстрации

Показать все

Реферат



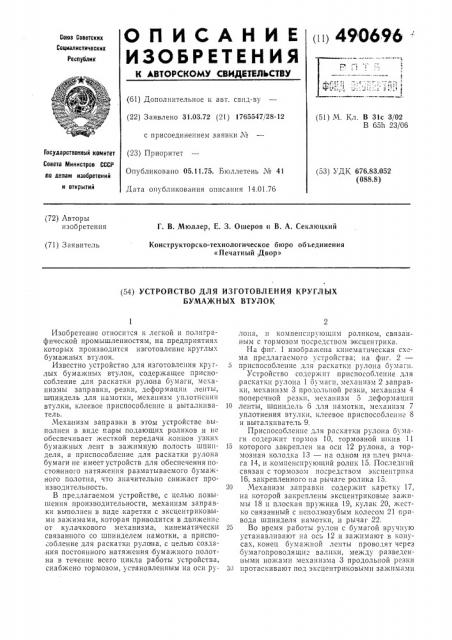

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1!!1 490696

Союз Советских

Социалистических

Республик

"а а

ii

:! а (61) Дополнительное к авт. свнд-ву (22) Заявлено 31.03.72 (21) 1765547/28-12 (51) М. Кл. В 31с 3/02

В 65}1 23/06 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 05.11.75. Бюллетень № 41

Дата опубликования описания 14,01,76 (53) УДК 676.83.052 (088.8) (72) Авторы изобретения

Г. В. Мюллер, Е. 3. Ошеров и В. А. Секлюцкий

Конструкторско-технологическое бюро объединения

«Печатный Двор» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ КРУГЛЫХ

БУМАЖНЪ|Х ВТУЛОК

Изобретение относится к легкой и полиграфической промышленностям, на предприятиях которых производится изготовление круглых бумажных втулок.

Известно устройство для изготовления круглых бумажных втулок, содержащее приспособление для раскатки рулона бумаг1г, Iеханизмы заправки, резки, деформации ленты, шпиндель для намотки, механизм уплотнения втулки, клеевое приспособление и выталкиватель.

Механизм заправки в этом устройстве выполнен в виде па!ры подающих роликов и не обеспечивает жесткой передачи, концав узких бумажных лент в зажимную полость шпинделя, а приспособление для раскатки рулона бумаги не имеетустройств для обеспечения постоя!нного натяжения разматываемого бумажного полотна, что значительно снижает производитель ость.

В предлагаемом устройстве, с целью повышения производительности, механизм заправки выполнен в виде каретки с эксцентриковыми зажимами, которая приводится в движение от кулачкового механизма, кинематически связанного со шпинделем намотки, а приспообление для раскатки рулона,,с целью создания постоянного натяжения бумажного полотна в течение всего цикла работы устройства, снабжено тормозом, установленным на оси рулона, и компенсирующим роликом, связанным с тормоза .11 посредством э!ксцентрика.

На фиг. 1 изображеана кннематическая схема предлагаемого устройства; на фиг. 2—

5 приспособление для раскатки рулона бумаги.

Устройство содержит приспособление для ! раскатки рулона 1 бумаги, механизм 2 заправки, механизм 3 продольной резки, механизм 4 поперечной резки, механизм 5 деформации

10 ленты, шпиндель 6 для намотки, механизм 7 уплотнения втулки, клеевое приспособление 8 и выталкиватель 9.

Приспособление для раскатки рулона бумаги содержит тормоз 10, тормозной шкив 11

15 которого закреплен на оси 12 рулона, а тормозная колодка 13 — на одном нз плеч рычага 14, и.компенсирующий ролик 15. Последний связан с тормозом посредством эксцентрика

16, закрепленного на рычаге ролика 15.

20 Механизм заправки содержит каретку 17, Hа I

25 Во время работы рулон с бумагой вручную устанавливают на ось 12 и зажимают в конусах, конец бумажной ленты проводят через бума гопроводящи валики, между разведенными ножами механизма 3 продольной резки

Зо протаскивают Hog эксцентриковымн зажим 1ми

490696

45 0

3 3

18 и под плоской пружиной 19 каретки 17, между ножами механизма 4 поперечной резки, затем сводят ножи механизма 3 продольной резки и включают устройство, а после обрезки ленты ножами механизма 4 поперечной резки останавливают его и убирают конец, отрезанный от заправленной ленты. Затем снова включают устройство, и дальнейшая работа по изготовлению втулок осуществляется в автоматическом режиме.

Каретка 17 в процессе работы устройства совершает возвратно-поступательное движение от кулачкового механизма и при подходе к шпинделю 6 передает ему концы лент. С помощью зажима, встроенного в шпиндель, концы лент закрепляются на шпинделе, после чего шпиндель приводится во в ращение.

При движении лент в сторону шпинделя, в процессе намотки, эксцент риковые зажимы 18 автоматически,расклиниваются и пропускают ленты, а каретка в это время возвращается в исходное положение.

После окончания навивки втулок па шпиндель 6, ленты отрезаются ножами механизма

4 поперечной резки, при этом отрезанные лепты под действием силы натяжения, создаваемой компенсирующим роликом 15 приспособления для раскатки рулона, стремятся продвинуться назад относительно каретки 17 и заклиниваются эксцентр иковыми зажимами 18.

Шпиндель 6 за цикл работы устройства совершает два прерывистых вращения и два фиксировавных выстоя. В первое вращение совершается навивка втулок, в это же время происходит и их промазка клеем, которая осуществляется подходом вращающегося валика клеевого приспособления 8, к на ружной поверхности навиваемых втулок, планка механизма 7 уплотнения в то же время под действием а ружины прижимается к навиваемым втулкам и уплотняет их. Последние три витка втулки навиваются лентами, сдеформированными планкой механизма 5 деформации.

В первый .выстой шпинделя осуществляется отрезка навитых втулок от разматываемой бобины. Второе вращение шпинделя предусмотрено для осуществления приклейки участка ленты от Вт)лки до ножей и прикатки свежесклеенных втулок о планку механизма 7 уплотнения. Второй выстой шпинделя 6 используется для вывода готовой втулки вилкой выталкивателя 9 и для заправки концов лс:,n новых втулок. д

)1 э

3о

В момент выключения устройства плп после окончания навивки при работе устройства подача бумажных лент к шпинделю 6 прекращается, а рулон, закрепленный на оси 12, продолжает по инерции разматываться, при этом компенсирующий ролик 15 под действием собственного веса опускается в нижнее положеi!He, выбирая свободную петлю ленты и сохраняя ее натяжение.

При повороте рычага ролика 15 эксцентрик

16 воздействует:на рычаг 14 с тормозной колодкой 13, которая под действием пружины прижимается к тормозному шкиву 11, тормозя ось 12 с рулоном.

В вача,че навивки, втулок или в начале движения каретки 17 с лентами в направлении к шпинделю 6 петля бумажной ленты, образованная, компенсирующим роликом 15, начнет выбираться и поднимать ролик 15, разворачивая рычаг 14 и эксцентрик 16. Последний, воздействуя на рычаг 14 с тормозной колодкой

13, растормознт ось 12 с рулоном. Примерно с этого момента, преодолевая силы инерции, рулон с осью 12, за счет усилия натяжения ленты от веса компенсирующего ролика 15, начнет ускоренно раскручиваться, а ролик 15 при этом будет еще некоторое время подниматься до уравнивания скоростей в ветвях петли, образовач1ной роликом 15, а затем начнет опускаться и посредством тормоза 10 затормаживать раскручивание рулона, также до уравнивания ско|ростей в ветвях петли, после чего ролик 15 вновь начнет подниматься лентой, повторяя свой цикл работы.

Предмет изобретения

1. Устройство для изготовления, круглых бумажных .втулок, содержащее приспособление для раскатки рулона бумаги, механизмы заправки, резки, деформации ленты, шпиндель для намотки, механизм уплотнения втулки, клеевое приспособление и выталкиватель, отл и ч а юще е с я тем, что, с целью повышения !производительности, механизм заправки выполнен в виде карепкн с эксцентриковыми зажимами, соединенной с кулачковым механизмом, кинематически связанным со шпинделем.

2. Устройство по п. 1, отличающееся тем, что приспособление для раскатки рулона оумагн снабжено тормозом, установленный па оси рулона, и компенсирующим роликом, связанным с тормозом посредством эксцентрика.
