Реферат

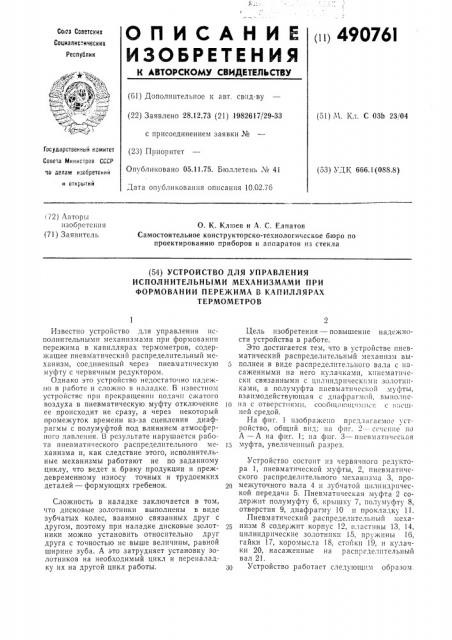

(II) 49076I

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со оз Советских

Сониалистических

Республик (Gl) Дополнительное к авт. свид-ву (22) Заявлено 28.12.73 (21) 1982617/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 05.11.75. Бюллетень № 41

Дата опубликования описания 10.02.76 (51) 1Ч. Кл. С ОЗЬ 23/04

Государственный комитет

Совета Министров СССР

rIO дЕЛаМ ИЗОбрвтвинй и открытий (53) УДК 666.1(088.8) (72) Авторы изобретения

{71) Заявитель

О. К. Клюев и А, С. Елпатов

Самостоятельное конструкторско-технологическое бюро по проектированию приборов и аппаратов из стекла (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ

ИСПОЛНИТЕЛЬНЫМИ МЕХАНИЗМАМИ ПРИ

ФОРМОВАНИИ ПЕРЕЖИМА В КАПИЛЛЯРАХ

ТЕРМОМЕТРОВ

Известно устройство для управления исполнительными механизмами при формовании пережима в капиллярах термометров, содер>кащее пневматический распределительный механизм, соединенный через пневм атическую муфту с червячным редуктором.

Однако это устройство недостаточно надежно в работе и сложно в наладке. В известном устройстве при прекращении подачи c>KBTolo воздуха в пневматическую муфту отключение ее происходит не сразу, а через некоторый п ромежуток времени из-за сцепления диафрагмы с полумуфтой под влиянием атмосферного давления. В результате нарушается работа пневматического распределительного механизма и, как следствие этого, исполнительные механизмы работают не по заданному циклу, что ведет к браку продукции и преждевременному износу точных и трудоемких деталей — формующих гребенок.

Сложность в наладке заключается в том, что дисковые золотники выполнены в виде зубчатых колес, взаимно связанных друг с другом, поэтому при наладке дисковые золотники можно установить относительно друг друга с точностью не выше величины, равной ширине зуба. А это затрудняет установку золотников на необходимый цикл и переналадку их на другой цикл работы, Цель изобретения — повышение надежности устройств а в р а бо те.

Это достигается тем, что в устройстве пневматический распределительный механизм вы5 полнен в виде распределительного вала с насаженными на него кулачками, кннематичсски связанными с цилиндрическими золотниками, а полумуфта пневматической муфты, взаимодействующая с диафрагмой, выпо!«e)O иа с отверстиими, сообщаюи11м11ся с в. ешней средой.

На фиг. 1 изображено предлагаемое устройство, общий вид; иа фиг. 2- — сечение по

А — А иа фиг. 1; на фиг. 3 — пневматическая

15 муфта, увеличенный разрез.

Устройство состоит из червячного редуктора 1, пневматической муфты, 2, пневматического распределительного механизма 3, промежуточного вала 4 и зубчатой цилиндрической передачи 5. Пневматическая муфта 2 содержит полумуфту 6, крышку 7, полумуфту 8, отверстия 9, диафрагму 10 и прокладку 11.

Пневматический распределительный механизм 8 содержит корпус 12, пластины 13. 14, цилиндрические золотники 15, пружины 16, гайки 17, коромысла 18, стойки 19, и кулачки 20, насаженные на распределительный вал 21.

Устройство работает следующим образом.

490761

Включение пневматической муфты 2 производят при подаче сжатого воздуха через штуцер и выходной вал червячного редуктора

1 в полость между диафрагмой 10 и полумуфтой б. При этом происходит прогиб диафрагмы 10, которая прижимает полумуфту

8 к крышке 7. Вращающий момент от червячного редуктора 1 передается через промежуточный вал 4 и зубчатую цилиндрическую передачу 5 па распределительный вал 21 пневматическогоо распределительного механизма 3.

При вращении распределительного вала 21 с насаженными на него кулачками 20 посредством коромысел 18 производят перемещение цилиндрических золотников 15, осуществляющих подачу и прекращение подачи сжатого воздуха и псполнпгсльпым механизмам в зависимости от заданного цикла раооты.

Отключение пневматической муфты 2 производят, прекращая подачу сжатого всздуха в полость между диафрагмой 10 и полумуфтой б.

Важным условием работы устройства является мгновенность выключения пневм атической муфты 2 и останов распределительного

lO

20 5

4 вала 21 в строго заданном положении. Для этого в полумуфте 8 выполнены отверстия, устраняющие влияние атмосферного давления на сцепление диафрагмы 10 и полумуфты 8.

Предмет изобретения

Устройство для управления исполнительными механизмами при формовании персжима в капиллярах термометров, содержащее пневматический распределительный механизм, соединенный через пневматическую муфту, состоящую из двух полумуфт, одна из которых выполнена с диафрагмой, с червячным редуктором, î T;I и ч а ю щ е е с я тем, что, с целью повышения надежности устройства в работе пневматический распределительный механизм в пем выполнен в виде распределительного вала с насаженными на него кулачками, кинематически связанными с цилиндрическими золотниками, а другая полумуфта пневматической муфты выполнена с отверстиями, сообщающимися с внешней средой.

490761

Фиг 2

Фиг 3
