Керамическая масса

Керамическая масса

Иллюстрации

Показать все

Реферат

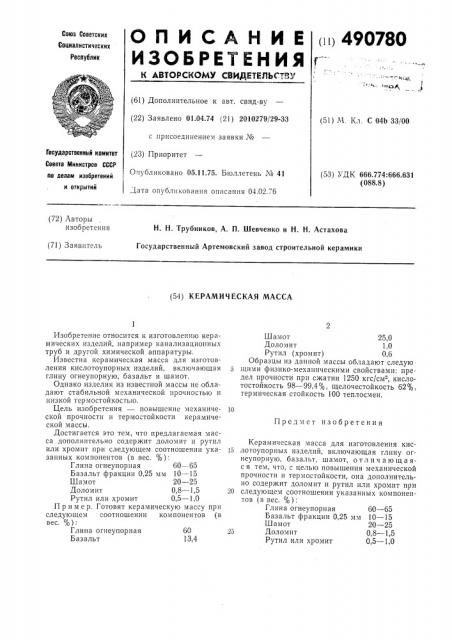

() 490780

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 01.04.74 (21) 2010279/29-33 (51) М, Кл. С 04b 33/00 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 05.11.75. Бюллетень ¹ 41

З,ата опубликования описания 04.02.76 (53) УДК 666.774:666.631 (088.8) (72) Авторы изобретения

Н. Н. Трубников, А. П. Шевченко и Н, Н. Астахова

Государственный Артемовский завод строительной керамики (71) Заявитель (54) КЕРАМИЧЕСКАЯ МАССА

Предмет изобретения

Изобретение относится к изготовлению керамических изделий, например канализационных труб и другой химической аппаратуры.

Известна керамическая масса для изготовления кислотоупорных изделий, включающая глину огнеупорную, базальт и шамот.

Однако изделия из известной массы не обладают стабильной механической прочностью и низкой термостойкостью.

Цель изобретения — повышение механической прочности и термостойкости керамической массы.

Достигается это тем, что предлагаемая масса дополнительно содержит доломит и рутил или хромит при следующем соотношении указанных компонентов (в вес. %):

Глина огнеупорная 60 — 65

Базальт фракции 0,25 мм 10 — 15

Шамот 20 — 25

Доломит 0,8 в 1,5

Рутил или хромит 0,5 в 1,0

Пример. Готовят керамическую массу при следующем соотношении компонентов (в вес. % ):

Глина огнеупорная 60

Базальт 13,4

Шамот 25,0

Доломит 1,0

Рутил (xpoi4HT) 0,6

Образцы из данной массы обладают следую

5 щими физико-механическими свойствами: предел прочности при сжатии 1250 кгс/см, кислотостойкость 98 — 99,4%, щелочестойкость 62%, термическая стойкость 100 теплосмен.

Керамичсская масса для изготовления кис15 лотоупорных изделий, включающая глину огнеупорную, базальт, шамот, о т л и ч а ю щ а яс я тем, что, с целью повышения механической прочности и термостойкости, она дополнительно содержит доломит и рутил или хромит при

20 следующем соотношении указанных компонентов (в вес. % ):

Глина огнеупорная 60 — 65

Базальт фракции 0,25 мм 10 — 15

Шамот 20 — 25

25 Доломит 0,8 — 1,5

Рутил или хромит 0,5 в 1,0
