Реферат

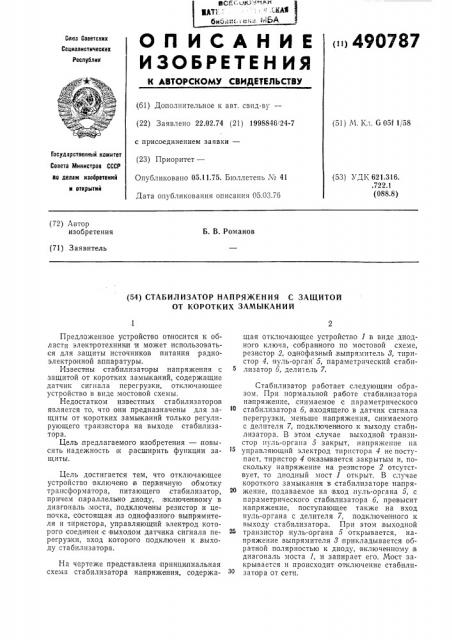

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сецналнстнческнк

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.02.74 (21) 1998846 24-7 с присоединением заявки— (23) Приоритет—

Опубликовано 05.11.75. Бюллетень М 41

Дата опубликования описания 05.03.76 (51) М. Кл. G 05f 1/58

Государственный комитет

Совета Министров СССР во делам изобретений и открытий (53) УДК 621.316. .722.1 (088.8) (72) Автор изобретения

Б. В. Романов (71) Заявитель (54) СТАБИЛИЗАТОР НАПРЯЖЕНИЯ С ЗАЩИТОЙ

ОТ КОРОТКИХ ЗАМЫКАНИЙ

Предложенное устройство относится к области электротехники и может использоваться для защиты источников питания радиоэлектро нной аппаратуры.

Известны стабилизаторы напряжения с защитой от коротких замыканий, содержащие датчик сигнала перегрузки, отключающее устройство в виде мостовой схемы.

Недостатком известных стабилизаторов является то, что они предназначены для защиты от коротких замыканий только регулирующего транзистора на выходе стабилизатора.

Цель .предлагаемого изобретения — повысить надежность и расширить функции защиты.

Цель достигается тем, что отключающее устройство включено в первичную обмотку трансформатора, питающего, стабилизатор, причем параллелыно диоду,,включенному в диагональ, моста,,подключены резистор и цепочка, состоящая из однофазного выпрямителя и тирнстора, управляющий электрод которого соединен ic выходом датчика сигнала перегрузки, вход которого подключен к выходу стабилизатора.

На чертеже представлена принципиальная схема стабилизатора напряжения, содержащая отключающее устройство 1 в виде диодного ключа, собранного по мостовой схеме, резистор 2, однофазный выпрямитель 3, тиристор 4,:нуль-орган 5, параметрический стабилизатор б, делитель 7.

Стабилизатор работает, следующим образом. При нормальной работе стабилизатора напряжение, снимаемое с параметрического стабилизатора б, входящего в датчик сигнала перегрузки, меньше напряжения, снимаемого с делителя 7, подключен ного к выходу стабилизатора. В этом случае выходной транзистор нуль-органа 5 закрыт, напряжение на управляющий электрод тирпстора 4 не поступает, тиристор 4 оказывается закрытым и, поскольку напряжение на резисторе 2 отсутствует, то дподный мост 1 открыт. В случае короткого замыкания в стабилизаторе напряжение, подаваемое на вход,нуль-органа 5, с параметрического стабилизатора б, превысит напряжение, поступающее также на вход нуль-органа с делителя 7, подключенного к выходу стабилизатора. При этом, выходной транзистор нуль-органа 5 открывается, напряжение выпрямителя 8 прикладывается обратной .полярностью к диоду, включенному в диагональ моста 1, и запирает его. Мост закрывается и происходит отключение стабилизатора от сети.

490787

Предмет изобретения

Составитель С. Горбачева

Текред Е. Подурушииа

Редактор В. Фельдман

Корректор И. Снмкина

Заказ 142/204 Изд ¹ 102 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Тип. Харьк, фнл. пред. «Патент»

Стабилизатор напряжения с защитой от коротких замыканий, содержащий датчик сигнала перегрузки, от1ключающее устройство в виде мостовой схемы, отличающийся тем, что, с целью повышения надежности и расширения функций защиты, отключающее устройство включено в первичную обмотку трансформатора, питающего стабилизатор, причем параллельно диоду, |включенному в диагональ моста, подключены резистор и цепочка, состоящая из однофазного выпрямителя и тиристора, управляющий электрод которого соединен с,выходом датчика сигнала перегрузки, вход которого подключен к выходу стабилизатора.
