Реферат

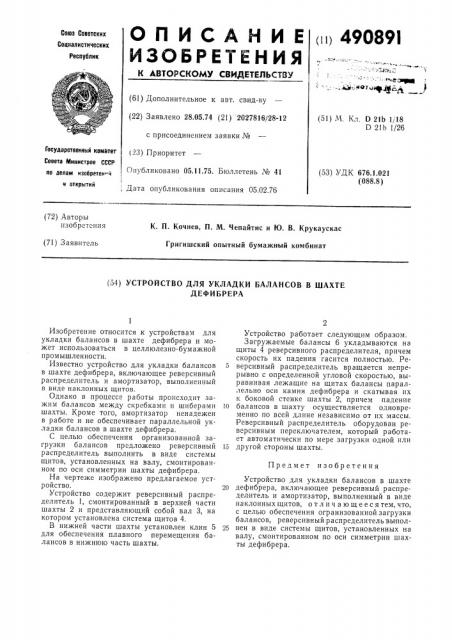

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ((() 49089I

Союз Советских

Социалистических

Республик 061з(е .... лц, тк;.. и О т мцр я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.05.74 (21) 2027816/28-12 с присоединением заявки № (51) М. Кл. D 21Ь 1/18

D 2! Ь 1/26

Совета Министров СССР по делам изобретен ч и открытий (53) УДК 676.1.021 (088.8) Опубликовано 05.11.75. Бюллетень № 41

; Дата опубликования описания 05.02.76 (72) Авторы изобретения

К. П. Кочнев, П. М. Чепайтис и Ю. В. Крукаускас

Григишский опытный бумажный комбинат (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ БАЛАНСОВ В ШАХТЕ

ДЕФИБРЕРА

Предмет изобретения

Государственный комИтет (23) Приоритет

Изобретение относится к устройствам для укладки балансов в шахте дефибрера и может использоваться в целлюлезно-бумажной промышленности.

Известно устройство для укладки балансов в .шахте дефибрера, включающее реверсивный распределитель и амортизатор, выполненный в виде наклонных щитов.

Однако в процессе работы происходит зажим балансов между скребками и шиберами шахты. Кроме того, амортизатор ненадежен в работе и не обеспечивает параллельной укладки балансов в шахте дефибрера.

С целью обеспечения организованной загрузки балансов предложено реверсивный распределитель выполнить в виде системы щитов, установленных на валу, смонтированном по оси симметрии шахты дефибрера.

На чертеже изображено предлагаемое устройство.

Устройство содержит реверсивный распределитель 1, смонтированный в верхней части шахты 2 и представляющий собой вал 3, на котором установлена система щитов 4.

В нижней части шахты установлен клин 5 для обеспечения плавного перемещения балансов в нижнюю часть шахты.

Устройство работает следующим образом.

Загружаемые балансы 6 укладываются на щиты 4 реверсивного распределителя, причем скорость их падения гасится полностью. Ре5 версивный распределитель вращается непрерывно с определенной угловой скоростью, выравнивая лежащие на щитах балансы параллельно оси камня дефибрера и скатывая их к боковой стенке шахты 2, причем падение

10 балансов в шахту осуществляется одновременно по всей длине независимо от их массы.

Реверсивный распределитель оборудован реверсивным переключателем, который работает автоматически по мере загрузки одной или

15 другой стороны шахты.

Устройство для укладки балансов в шахте

20 дефибрера, включающее реверсивный распределитель и амортизатор, выполненный в виде наклонных щитов, о т л и ч а ю щ е е с я тем, что, с целью обеспечения огранизованной загрузки балансов, реверсивный.распределитель выпол25 нен в виде системы щитов, установленных на валу, смонтированном по оси симметрии шахты дефибрера.

490891

Составитель Б. Сахаров

Редактор Л. Гончарова Техред М. Семенов Корректор Л. Котова

Заказ 84/9 Изд. № 76 Тираж 474 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва 7К-35, Раушская наб. д. 4/5

Типография, пр, Сапунова, 2
