Самоходная установка для транспортирования и укладки бетонной смеси

Самоходная установка для транспортирования и укладки бетонной смеси

Иллюстрации

Показать все

Реферат

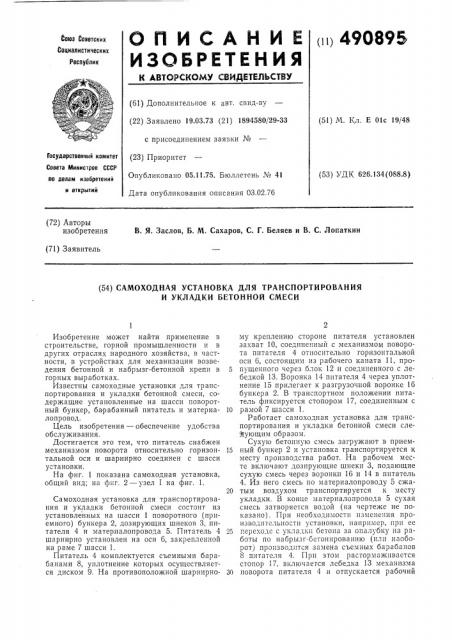

1п 490895

0оев Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.03.73 (21) 1894580/29-33 с присоединением заязки № (23) Приоритет

Опубликовано 05.11.75. Бюллетень ¹ 41

Дата опубликования описания 03.02.76 (51) М. Кл. E 01с 19/48

Государственный комитет

Совета Министров СССР оо делам изобретений н открытий (53) УДК 626.134(088.8) (72) Авторы изобретения

В. Я. Заслов, Б. М. Сахаров, С. Г. Беляев и В. С. Лопаткин (71) Заявитель (54) САМОХОДНАЯ УСТАНОВКА ДЛЯ ТРАНСПОРТИРОВАНИЯ

И УКЛАДКИ БЕТОННОЙ СМЕСИ

Изобретение может найти применение в строительстве, горной промышленности и в других отраслях народного хозяйства, в частности, в устройствах для механизации возведения бетонной и набрызг-бетонной крепи в горных выработках.

Известны самоходные установки для транспортирования и укладки бетонной смеси, содержащие установленные на шасси поворотный бункер, барабанный питатель и материалопровод.

Цель изобретения — обеспечение удобства обслуживания.

Достигается это тем, что питатель снабжен механизмом поворота относительно горизонтальной оси и шарнирно соединен с шасси установки.

На фиг. 1 показана самоходная установка, общий вид; на фиг. 2 — узел 1 на фиг. 1.

Самоходная установка для транспортирования и укладки бетонной смеси состоит из установленных на шасси 1 поворотного (приемного) бункера 2, дозирующих шнеков 3, питателя 4 и материалопровода 5. Питатель 4 шарнирно установлен на оси 6, закрепленной на раме 7 шасси 1.

Питатель 4 комплектуется съемными барабанами 8, уплотнение которых осуществляется диском 9. На противоположной шарнирному креплению стороне питателя установлен захват 10, соеди с механизмом поворота питателя 4 относительно горизонтальной оси 6, состоящим из рабочего каната 11, про5 пущенного через блок 12 и соединенного с лебедкой 13. Воронка 14 питателя 4 через уплотнение 15 прилегает к разгрузочной воронке 16 бункера 2. В транспортном положении питатель фиксируется стопором 17, соединенным с

10 рамой 7 шасси 1.

Работает самоходная установка для транспортирования и укладки бетонной смеси следующим образом.

Сухую бетонную смесь загружают в прием15 ный бункер 2 и установка транспортируется к месту производства работ. На рабочем месте включают дозирующие шнеки 3, подающие сухую смесь через воронки 16 и 14 в питатель

4. Из него смесь по материалопроводу 5 сжа20 тым воздухом транспортируется к месту укладки. В конце материалопровода 5 сухая смесь затворяется водой (на чертеже не показано) . При необходимости изменения производительности установки, например, при ее

25 epc o je c укладк i бетона aa ona. .бкy na работы по наорызг-бетонированию (плп наоборот) производится замена съемных барабанов

8 питателя 4. При этом растормажпвается стопор 17, включается лебедка 13 механизма

30 поворота питателя 4 и отпускается рабочий

490895

Предмет изобретения иг 1

Узел1

Фыг 2

Составитель В. Мишин

Техред М, Семенов

Редактор И. Квачадзе

Корректоры: Л. Корогод и А. Николаева

Заказ 28/14 Изд. № 68 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 канат 11. Питатель 4 поворачивается относительно горизонтальной оси 6 и таким образом обеспечивается свободный доступ к заменяемым съемным барабанам 8, после замены которых производится реверсирование хода лебедки 13. Питатель 4, поворачиваясь на оси 6, устанавливается в рабочее положение. При этом воронка 14 питателя 4 через уплотнение

15 поджимается к разгрузочной воронке 16 бункера 2. Аналогичные операции производятся при замене износившегося диска 9.

Самоходная установка для транспортирования и укладки бетонной смеси, содержащая

5 установленные на шасси поворотный бункер, барабанный питатель и материалопровод, о тл и ч а ю щ а я с я тем, что, с целью обеспечения удобства обслуживания, питатель снабжен механизмом поворота относительно гори10 зонтальной оси и шарнирно соединен с шасси установки.
