Плоский затвор
Иллюстрации
Реферат

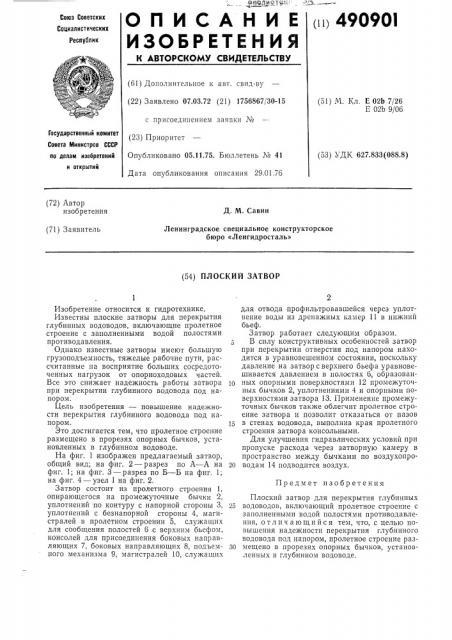

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р 490901
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.03.72 (21) 1756867 30-15 (51) М. Кл. Е 02b 7/26
Е 02b 9/06 с присоединением заявки ¹
Совета Министров СССР по делам изобретений и открытий (53) УДК 627.833(088.8) Опубликовано 05.11,75. Бюллетень М 41
Дата опубликования описания 29.01.76 (72) Автор изобретения
Д. М. Савин
Ленинградское специальное конструкторское бюро «Ленгидросталь» (71) Заявитель (54) ПЛОСКИЙ ЗАТВОР для отвода профильтровавшейся через уплотнение воды из дренажных камер 11 в нижний бьеф.
Затвор работает следующим образом.
В силу конструктивных особенностей затвор при перекрытии отверстия под напором находится в уравновешенном состоянии, поскольку давление на затвор с верхнего бьефа уравновешивается давлением в полостях 6, образован1О ных опорными поверхностями 12 промежуточных бычков 2, уплотнениями 4 и опорными поверхностями затвора 13. Применение промежуточных бычков также облегчит пролетное строение затвора и позволит отказаться от пазов
15 в стенах водовода, выполнив края пролетного строения затвора консольными.
Для улучшения гидравлических условий при пропуске расхода через затворную камеру в пространство между бычками по воздухопро20 водам 14 подводится воздух.
Плоский затвор для перекрытия глубинных
25 водоводов, включающий пролетное строение с заполненными водой полостями протпводавления, отл ич а ющи йся тем, что, с целью повышения надежности перекрытия глубинного водовода под напором, пролетное строение раз30 мещено в прорезях опорных бычков, установленных в глубинном водоводе.
Государственный «Mнтет 23 П (23) Приоритет
Изобретение относится к гидротехнике.
Известны плоские затворы для перекрытия глубинных водоводов, включающие пролетное строение с заполненными водой полостями противодавления.
Однако известные затворы имеют большую грузоподъемность, тяжелые рабочие пути, рассчитанные на восприятие больших сосредоточенных нагрузок от опорноходовых частей.
Все это снижает надежность работы затвора при перекрытии глубинного водовода под напором.
Цель изобретения — повышение надежности перекрытия глубинного водовода под напором.
Это достигается тем, что пролетное строение размещено в прорезях опорных бычков, установленных в глубинном водоводе.
На фиг. 1 изображен предлагаемый затвор, общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1; на фиг. 4 — узел 1 на фиг. 2.
Затвор состоит из пролетного строения 1, опирающегося на промежуточные бычки 2, уплотнений по контуру с напорной стороны 3, уплотнений с безнапорной стороны 4, магистралей в пролетном строении 5, служащих для сообщения полостей б с верхним бьефом, консолей для присоединения боковых направляющих 7, боковых направляющих 8, подъемного механизма 9, магистралей 10, служащих
Предмет изобретения
490Ч01
Ф,, . ° о .. 0 1 0 o О - 0 0: 0 o o о 0
О О о о о > o г о о о о о о
//аюр
14 о о о о о р р о о
Р о о о о о о а
Фиг. 2 р 0 0 р
О > р р р е - о 0 о р р
Р о О р о
I g о р 0 0>о о
О 0 .О . о о о, О о . Я
0 0 . 0 0.0 о
490901
Составитель Г. Афиногенова
Текред М. Семенов
Редактор В. Другова
Корректор О. Тюрина
Типография, пр, Сапунова, 2
Заказ 43!8 Изд. № 8! Тираж 708 Подписное
LTHI4IIHII Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 3(-35, Раушская иаб., д. 4/5
