Устройство для крепления ручки с внутренней резьбой

Устройство для крепления ручки с внутренней резьбой

Иллюстрации

Показать все

Реферат

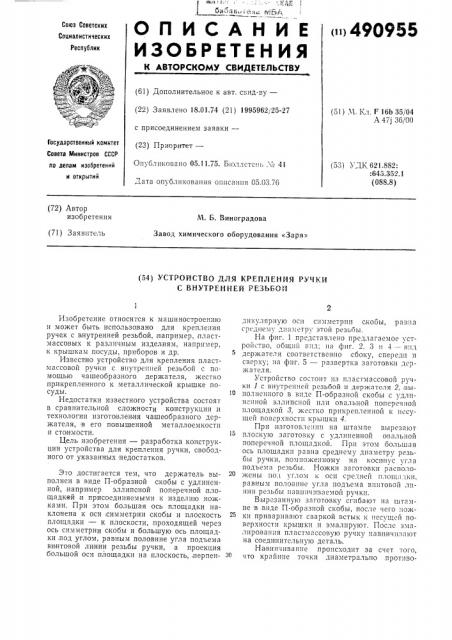

опислние жод55

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.01,74 (21) 1995962,25-27 (51) Ч, 1,л. F 16Ь 35/04

А 473 3G/00 с присоединением заявки— (23) Приоритет—

Опубликовано 05.11.75. Б!оллстсп!.. 41

Дата опубликования описания 05.03.76

Государственный комитет

Совета Министров СССР (53) УД1", 621.882:

:643.352.1 (088.8) ло девам изобретений и открытий (72) Автор изобретения! т!. Б. Виноградова

Завод химического оборудования «Заря» (71) Заявит ";ib (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ РУНКЙ

С ВНУТРЕННЕЙ РЕЗЬБОЙ

Изобретение относится к машиностроению и может быть использовано для крепления ручек с внутренней резьбой, например,,пластмассовых к различным изделиям, например, к крышкам посуды, приборов и др.

Известно устройство для крепления пластмассовой ручки с вцутреш!ей резьбой с помощью чашеобразного держателя, жестко прикрепленного к металлической крышке посуды.

Недостатки известного устройства состоят в сравнительной сложности конструкции и технологии изготовления чашеобразного держателя, в его повышенной металлоемкости и стоимости.

Цель изобретения — разработка конструкции устройства для крепления ручки, свободного от указанных недостатков.

Это достигается тем, что держатель выполнен в виде П-образной скобы с удлиненной, например эллипсной поперечной .площадкой и присоединяемыми к изделию но>кками. При этом большая ось площадки наклонена к оси,симметрии скобы и плоскость площадки — к плоскости, .проходящей через ось симметрии скобы и большую ось площадки,под углом, равным половине угла подъема ви нтовой линии резьбы ручки, а проекция большой оси площадки на плоскость,,перпендикулярную осп симметр!ги скобы, рав:!а среднему диаметру этой резьбы.

На фиг. 1 представлено предлагаемое устройство, общий гп!д; на фпг. 2, 3 и 4 — в;!д держателя соответственно сбоку, спереди и сверху; па фпг. 5 — развертка заготовки дср>кателя.

Устройство состоит пз пластмассовой ручки 1 с внутренней резьбой и держателя 2, .вы-!

О полненного в виде П-образной скобы с удлиHåiiHîé эллипсной пли овальной поперечной площадкой 8, жестко при! реп;!енной несущей поверхности крышки 4.

При изготовлении на штампе вырезают плоскую заготовку с удлиненной овальной поперечной площадкой. При этом большая ось площадки равна среднему диаметру резьбы ручки, помпоженному на косинус угла подъемя резьбы. Ножки заготовки ряспоlожены под гг!ом к осп средне!! площадки, равным половине угля подъема винтовой линии резьбы пявипчпзаемой ручки.

Вырезанную заготовку сгибают на штампе в виде П-образной скобы, после чего ножки приваривают сваркой встык к несущей поверхности крышки и эмалпруют. После эмялированпя пластмассовую ручку нявинчпвя!от на соединительную деталь.

Навинчиванпе происходит за счет того, что крайние точки диаметрально противо490955

Предмет изобретения

mu? !

7 1 "

Lr i

Фиг

4 иг

Составитель А. Шаповаленко

Корректор И. Симкина

Текред Т. Курилко

Редактор М. Васильева

Заказ 142/204 Изд, № 102 Тираж 869 Подписное

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35. Раушскаи наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» полосных округлых выступов скобы расположены на винтовой линии резьбы, т. е. имеют между собой разницу высот, равную половине шага резьбы.

Устройство для крепления ручки с внутренней резьбой, .например пластмассовой, с помощью держателя, прикрепленного к изделию, отличающееся тем, что, с целью упрощения конструкции и технологии изготовления при снижении металлоемкости и трудоемкости, держатель выполнен в .виде П-образной скобы с удлиненной,,например эллипсной, поперечной площадкой и присоединяемыми к изделию ножками, при этом большая ось площадки наклонена к оси симметрии скобы,и плоскость площадки — к плоскости, проходящей через ось симметрии скобы и большую ось,площадки, под углом, равным половине угла подъема винтовой линии резьбы ручки, а проекция большой оси площадки,на плоскость, перпендикулярную оси симметрии скобы, рав на среднему диаметру этой резьбы.
