Реферат



ч ». - я лакэ

ИИ@1 .. - 1. КАМ

ИЗОБРЕТЕНИЯ

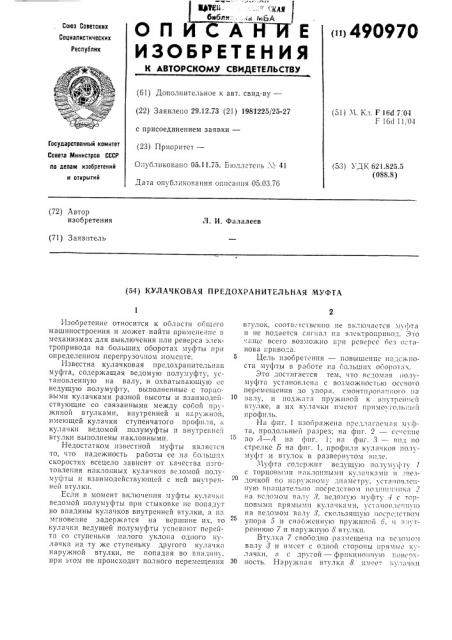

<1490970

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.12.73 (21) 1981225/25-27 (51) М. Кл. F 16d 7, 04

Г 1611 11 04 с присоединением заявки— (23) Приоритет—

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Опубликовано 05.11.75. В)оллетель я 41 (53) УДК 621.825.5 (088.8) Дата опубл икова описания 05.03.76 (72) Автор изобретения

Л. И. Фалалеев (71) Заявитель (54) КУЛАЧКОВАЯ ПРЕДОХРАНИТЕЛЬИАЯ 1ЧУФТА

Изобретение относится к области общего машиностроения и может найти применение B механизмах для выключения или реверса элсктропривода на больших оборотах муфты при определе)шом перепрузо пюм моменте.

Известна кулачковая предoхpан11тeль;1ая муфта, содержащая ведомую полумуфту, установленную на валу, и охватывающую eс ведущую полумуфту, выполненные с торцовыми кулачками разной высоты и взаимодействующие со связанными между собой пружиной Втулками, ВпyTpенне и наpужной, имеющей кулачки ступенчатого профиля, я

КУЛаЧКИ ВЕДОМОЙ ПОЛУМУфтЫ И ВНУТРЕННЕг1 втулки выполнены наклонными.

Недостатком известной муфты являстст1 то, что надежность работы ее ня больших скоростях всецело зависит от качества изготовления наклонных кулачков ведомой полумуфты и взаимодействующей с ней внутренней втулки.

Если в момент включения муфты кулачк11 ведомой полумуфты при стыковке не попадут во впадины кулачков внутренней втулки, я ня мгновение задержатся на вершине их, то кулачки ведущей полумуфты успевают перейти со ступеньки малого уклона одного кулачкая I!a ту же ступеньку другого кул ач кл наружной втулки, не попадая во впадину, при этом не происходит полного перемещения 30

ВТулок, СООТВ TCTBellllO lie ВКЯIG×BeÒÑ51 муфТ;1 и нс подается сигнал на элсктролривод. Это .,"-,щс всего возможно при реверсе без останова привода.

Цель пзобретe! IIIII — повышение ил;1сжности муфты в работе ня бо IBIBè оборот lх.

Это достигается тем, что всдомля полумуфтл устаногленя с возможностьк) Оссв01 о перемещения до упора, смонтиров lllilol о лл залу, и поджата пружиной к Внутреll!! ell

BT1ëêå, а их кулачки имсчот прямоугольный профиль.

Н;1 фиг. 1 изооряжена предллглемля муфта, про,1ольный разрез; на фнг. 2 — ссчс1п)е по 71 — А на фиг. 1; ня фиг. 3 — вид пo стрелке Б на фиг, 1, профили кулачков полумуфт и втулок в развернутом ьч1дс.

Муфта содержит ведущую лолумуфту 1 с торцовыми наклонными кулачками и звезДОЧКОЙ по il B p) )!1 I!0)I Х! .,II<1 xletp!,, 1?????? ??????,!??ll?????? bpb??????e,)! iio ?????????????????????? ???? 11!! ii!i.!i??11b ???? ?????????????? ??????1 ??, ?????????????? ??1 ???????? ->

Втулка 7 свободно размещена ла ведомом валу 8 и имеет с одной стороны лрямыс кул ячки, я с дрм: ОЙ фрпкционн1 IО пон )) IIocTh. H3P!) 1êIIBß ВтУ лкя 8 имеет ы,) I÷! .II

490970

50 ступенчатого профиля с одной стороны и опорную поверхность — с другой, и размещена свободно на втулке 7. Втулки 7 и 8 взаимосвязаны между собой компенсационаогг пружиной 9, размещенной в специальном пазу внутренней втулки 7. Концы пружины 9 упираются в уступы паза. Штифт 10 жестко установлен во втулке 8 и размещен между концами пружины 9. Обойма 11, скользящая посредством шпонки (2, закреплена на ведомом валу 8 и имеет фрикцнонную поверхность, которая контактирует с фрцкционной поверхностью втулки 7 прц помощи пружины 18, отрегулированной на онределс,ый перегрузочный момент гайкой 14. Выклю атель 15 управляет работой электропривода через блок-схему.

Муфта работает следующим образом. При включении (или реверсе) электропривода получает вращение ведущая полумуфта 1, при этом ее кулачки ударяют в наклонную поверхность b — c кулачка наружной втулки 8, которая, поворачиваясь, штифтом

10, через компенсационную пружину 9, передает усилие внутренней втулке 7 и сцепленной с ней ведомой полумуфте 4 и посредством упора 5 приходит во вращение ведомый вал 8.

В момент возникновения перегрузки, например, когда исполнительный механизм упрется в жесткий упор, ведомый вал 8;резко останавливается и вместе с ним остановятся ведомая полумуфта 4 и обойма 11, а ведущая полумуфта 1 продолжает вращаться и своими кулачками перемещается на поверхность с — d. отжимая втулку 8, которая отводит связанную с ней через пружину 9, выполняющую в этом случае роль демпфера, и штифт 10 внутреншою втулку 7. Последняя расцепляется с ведомой полумуфтой 4, сжимая пружину 18, и продолжает вращаться, воспринимая перегрузочный момент ведомого вала 8 только через фрикционную поверхность обоймы 11. Возникший фрикционный момент удерживает кулачки ведущей полумуфты 1 ца поверхности с †кулачков наружной втулки 8. B момент же расцепления ведомой нолумуфты 4 с внутренней втулкой 7 происходит нажатие ца выключатель 15 обоймой 11, которое дает сигнал на выключение нлн ре5

)О

30 верс электропривода. Затем после останова электропривода или его реверсе кулачки ведущей полумуфты 1 под действием пружины

l8 соскальзывают с поверхности с — d во впадину а — b наружной втулки 8, происходит смещение промежуточной полумуфты и сцеп;Icíèå ведомой полумуфты 4 с внупрецней втулкой 7, и цикл повторяется.

В случае, когда при смещении втулок от действия пружины 18 кулачки втулки 7 и ведомой полумуфты 4 стыкуются торцами, происходит отжим ведомой полумуфты 4, так как усилие ее пружины б значительно меньше усилия пружины 1, >, затем относительный разворот указанных кулачков от действия рабочего момента на ведомом валу 8 и смещение под действием пру>кипы 6 ведомой полумуфты 4. Кулачки последней при этом сцепляются с кулачками втулки 7. Прямой профиль кулачков ведомой полумуфты 4 и втулки 7 препятствует отжиму ведомой полумуфты 4 и расцепленшо внутренней втулкой 7 при передаче рабочего момента ведомому валу 8 по причине разности усилий пружин б и И. Таким образом муфта включается полностью.

В момент выключения муфты, когда кулачки ведущей полумуфты 1 отжимают втулки, смещение ведомой полумуфты 4 под действием пружины б происходит до упора 5, чем ограничивается рабочая высота кулачков полумуфты 4 и внутренней втулки 7.

Предмет изобретения

Кулачковая предохранительная муфта, содержащая ведомую полумуфту, установленную на валу, и охватывающую ее ведущую полумуфту, выполненные с торцовыми кулачками разной высоты и взаимодействующие со связанными между собой пружиной втулками, внутренней и наружной, имеющей кулачки ступенчатого профиля, отличающаяся тем, что, с целью повышения надежности муфты в работе на больших оборотах, ведомая полумуфта установлена с возможностью осевого перемещения до упора, смонтированного на валу, и поджата пружиной к внутренней втулке, а их кулачки имеют rrpsr»toугольный профиль.

490970

%us 1

Вцдб

Р-и 2
