Реферат

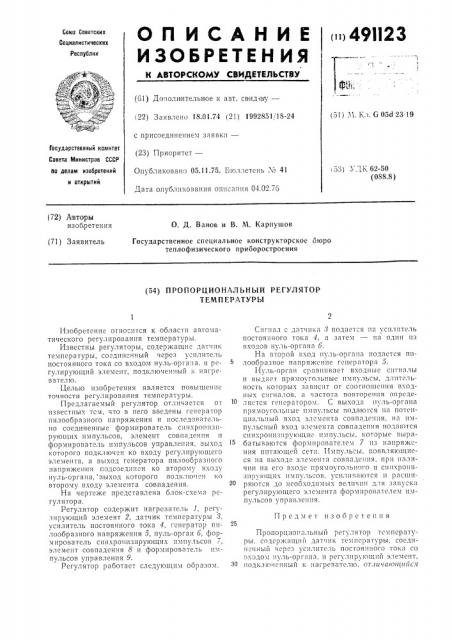

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 49П23

Союз Советских

Социалистических

Реслублнк (61) Дополн ительное к авт. свид ву— (22) Заявлено 18.01.74 (21) 1992851/18-24 (51) М. Кл. G 05d 23 19 с присоединением заявкп— (23) Приоритет—

Опубликовано 05.11.75. Гюллетень . и 41

Дата опубликования опи-à:íèÿ 04.02.7б

Государственный комитет

Совета Министров СССР ио делам изобретений и открытий

t 53) У:, Е, 62-50 (088.8) (72) Авторы изобретения

О. Д. Ванов и В. М. Карпушов (71) Заявитель

Государственное специальное конструкторское бюро теплофизического приборостроения (54) IlPOHOPU,ÈOHÀËÜHÛÉ РЕГУЛЯТОР

ТЕМП ЕРАТУРЫ

Изобретение относится к области автоматического регулирования температуры.

Известны регуляторы, содержащие датчик температуры, соединенный через усилитель постоянного тока со входом нуль-органа, и регулирующий элемент, подключенный к нагревателю.

Целью изобретения является повышение точности регулирования температуры, Предлагаемый регулятор отличается от известных тем, что в него введены генератор пилообразного напряжения и последовательно соединенные формирователь синхронизирующих импульсов, элемент совпадения и формирователь импульсов управления, выход которого подключен ко входу регулируюгцего элемента, а выход генератора пилообразного напряжения подсоединен ко второму входу нуль-органа, выход которого подключен ко второму входу элемента совпадения.

На чертеже представлена блок-схема регулятора.

Регулятор содержит нагреватель 1, регулирующий элемент 2, датчик температуры 8, усилитель постоянного тока 4, генератор пилообразного напряжения 5, нуль-орган 6, формирователь синхронизирующих импульсов Т, элемент совпадения 8 и формирователь импульсов управления 9.

Регулятор работает следующим образом.

Сигнал с датчика 3 подается на усилитель постоянного тока 4, а затем — на од|ш из в ходов нул ь-ор г а и а 6.

На второй вход нуль-органа подается пилообразное напряжение генератора 5.

Нуль-орган сравнивает входные сигналы и выдает прямоуголш.ые импульсы, длительность которы.: зависит от соотношения входных сигналов, ;l частота повторения определяется генератором. С выхода нуль-органа прямоугольные импульсы подаются на потенциальный вход элемента согпадения, Hë импульсный вход элемента совпадения подаются синхронизнрующие импульсы, которые гырабатываются формирователем 7 из напряжения питающей сети. Импульсы, появляющиеся на Выходе э,з еlIента совпа де|!ия, п р11 пал ичии на его входе прямоугольного и синхронизирующих импульсов, усиливаются и расширяются до нсобходимых величин для запуска регулирующего элемента формирователем импульсов управления.

Предмет изобретения

Пропорцио .альный регулятор температуры, содержащий дат t»> температуры, соедин=нный через усилитель постоянного тока со входом пуль-органа, и регулирующий элемент. подклю енный к нагрев",òåëî, от.тнчаютпйсч

491123

Составитель Г. Романченко

Редактор Л. Утехина Тсхред Т. Курилко 1(орректор В. Гутгиан

Заказ 9/80 Изд. № 100 Тираж 869 Поди,сное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4%

Тип Харьк. фнл. пред. «Патент» тем, что, с целью повышения точности работы регулятора, в него введены генератор пилообразного напряжения и последовательно соединенные формирователь 1инхронизирующих импульсов, элемент совпадения и фор»ггрователь импульсов управления, выход которого подключен ко входу регулирующего элемента, а выход генератора пилообразного напряжения подсоединен ко:второму входу нульoprairra, выход которого подключен ко второму входу элемента совпадения.
