Реферат



Класс 35Ь, б

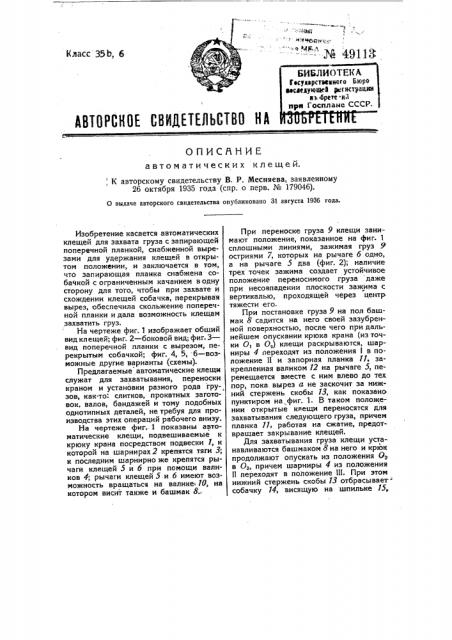

АВТОРСКОЕ СВИ11ЕТЕЛЬСТВО НА

ОПИСЯНИЕ автоматических клещей, К авторскому свидетельству В. P. Месняева, заявленному

26 октября 1935 года (спр. о перв. № 179046).

0 выдаче авторского свидетельства опубликовано 31 августа 1936 года.

Изобретение касается автоматических клещей для захвата груза с запирающей поперечной планкой, снабженной вырезами для удержания клещей в открытом положении, и заключается в том, что запирающая планка снабжена собачкой с ограниченным качанием в одну сторону для того, чтобы при захвате и схождении клещей собачка, перекрывая вырез, обеспечила скольжение поперечной планки и дала возможность клещам захватить груз.

На чертеже фиг. 1 изображает общий вид клещей; фиг 2 — боковой вид; фиг.3— вид поперечной планки с вырезом, перекрытым собачкой; фиг. 4, 5, б — возможные другие варианты (схемы).

Предлагаемые автоматические клещи служат для захватывания, переноски краном и установки разного рода грузов, как-то. слитков, прокатных заготовок, валов, бандажей и тому подобных однотипных деталей, не требуя для производства этих операций рабочего внизу.

На чертеже фиг.- 1 показаны автоматические клещи, подвешиваемые к крюку крана посредством подвески 7, к которой на шарнирах 2 крепятся тяги 3; к последним шарнирно же крепятся рычаги клещей 5 и б при помощи валиков 4; рычаги клещей 5-и 6 имеют возможность вращаться на валике 10, на котором висит также и башмак 8.

При переноске груза 9 клещи занимают положение, показанное на фиг. 1 сплошными линиями, зажимая груз 9 остриями 7, которых на рычаге 6 одно, а на рычаге 5 два (фиг. 2); наличие трех точек зажима создает устойчивое положение переносимого груза даже при несовпадении плоскости зажима с вертикалью, проходящей через центр тяжести его.

При постановке груза 9 на пол башмак 8 садится на него своей зазубренной поверхностью, после чего при дальнейшем опускании крюка крана (из точки О, в О,) клещи раскрываются, шарниры 4 переходят из положения 1 в положение 11 и запорная планка 11, закрепленная валиком 12 на рычаге 5, перемещается вместе с ним влево до тех пор, пока. вырез а не заскочит за нижний стержень скобы 13, как показано. пунктиром на.фиг. 1. В таком положении открытые клещи переносятся для захватывания следующего груза, причем планка 77, работая на сжатие, предотвращает закрывание клещей.

Для захватывания груза клещи устанавливаются башмаком 8 на него и крюк продолжают опускать из положения Î в 0>, причем шарниры 4 из положения

11 переходят в положение Ц1. При этом нижний стержень скобы 73 отбрасывает собачку 74, висящую на шпильке 15, вправо, после чего она падает вниз и опять становится в отвесное положение.

При поднимании крюка шарниры 4 начинают сближаться и нижний стержень скобы 13, на котором лежит планка ll, движется относительно последней влево, влево же отбрасывая собачку 14. Последняя, дойдя до упора 16, останавливается, пропуская нижний стержень скобы 13 под вырезом а (фиг. 3, где направление движения показано стрелками), благодаря чему рычаги 5 и 6 по.лучают возможность сближаться, зажимая остриями 7 подлежащий переноске я руз.

Для удобства маневрирования клещами рычаг клещей 6 имеет удлиненный конец в виде отростка б.

Предмет из обретен ия.

Йвтоматические клещи для захвата груза с запирающей поперечной планкой, снабженной вырезом для удержания клещей в открытом положении, отличающиеся тем, что запирающая планка снабжена собачкой с ограниченным качанием в одну сторону, каковая собачка, перекрывая вырез, дает воз= можность клещам захватить груз.
