о (. - ли:: x- (ii) 49135

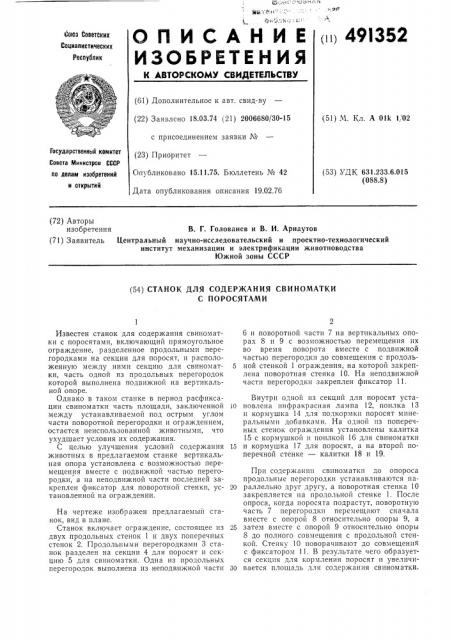

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз ьоветских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 18.03.74 (21) 2006680/30-15 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.11.75. Бюллетень № 42 (51) М. Кл. А Olk 1,, 02

Государственный комитет

Совета Министров СССР (53) УДК 631.233.6.015 (088.8) по делам изобретений и открытий

Дата опубликования описания 19.02.76 (72) Авторы изобретения В. Г. Голованев и В. И. Арнаутов (71) Заявитель Центральный научно-исследовательский и проектно-технологический институт механизации и электрификации животноводства

Южной зоны СССР (54) СТАНОК ДЛЯ СОДЕРЖАНИЯ СВИНОМАТКИ

С ПОРОСЯТАМИ

Известен станок для содержания свиноматки с поросятами, включающий прямоугольное ограждение, разделенное продольными перегородками на секции для поросят, и расположенную между ними секцию для свиноматки, часть одной из продольных перегородок которой выполнена подвижной на вертикальной опоре.

Однако в таком станке в период расфиксации свиноматки часть площади, заключенной между устанавливаемой под острым углом части поворотной перегородки и ограждением, остается неиспользованной животными, что ухудшает условия их содержания.

С целью улучшения условий содержания животных в предлагаемом станке вертикальная опора установлена с возможностью перемещения вместе с подвижной частью перегородки, а на неподвижной части последней закреплен фиксатор для поворотной стенки, установленной на ограждении.

На чертеже изображен предлагаемый станок, вид в плане.

Станок включает ограждение, состоящее из двух продольных стенок 1 и двух поперечных стенок 2. Продольными перегородками 3 станок разделен на секции 4 для поросят и секцию 5 для свиноматки. Одна из продольных перегородок выполнена из неподвижной части

6 и поворотной части 7 на вертикальных опорах 8 и 9 с возможностью перемещения их во время поворота вместе с подвижной частью перегородки до совмещения с продоль5 ной стенкой 1 ограждения, на которой закреплена поворотная стенка 10. На неподвижной части перегородки закреплен фиксатор 11.

Внутри одной нз секций для поросят устаi0 новлена инфракрасная лампа 12, поилка 13 и кормушка 14 для подкормки поросят минеральными добавками. На одной нз поперечных стенок ограждения установлены калитка

15 с кормушкой и поилкой 16 для свиноматки

15 и кормушка 17 для поросят, а на второй поперечной стенке — калитки 18 и 19.

Прп содержании свиноматки до опороса продольные перегородки устанавливаются па20 раллельно друг другу, а поворотная стенка 10 закрепляется на продольной стенке 1. После опроса, когда поросята подрастут, поворотную часть 7 перегородки перемещают сначала вместе с опорой 8 относительно опоры 9, а

25 затем вместе с опорой 9 относительно опоры

8 до полного совмещения с продольной стенкой. Стенку 10 поворачивают до совмещения с фиксатором 11. В результате чего образуется секция для кормления поросят и увеличи30 вается площадь для содержания свиноматки.

491352

Формула изобретения

Составитель Н. Шамов

Корректор Т. Миронова

Редактор Н. Аристова

Техред Е. Митрофанова

Заказ 180/15 Изд. № 1977 Тирани 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2

Станок для содержания свиноматки с поросятамн, включающий прямоугольное ограждение, разделенное продольными перегородками на секции для поросят, и расположенную между ними секцию для свиноматки, часть одной из продольных перегородок которой выполнена подвижной нь вертикальной опоре, отличающийся тем, что, с целью улучшения условий содержания животных, вертикальная опора установлена с возможностью

5 перемещения вместе с подвижной частью перегородки, а на неподвижной части последней закреплен фиксатор для поворотной стенки, установленной на ограждении.
