, п 4914I2

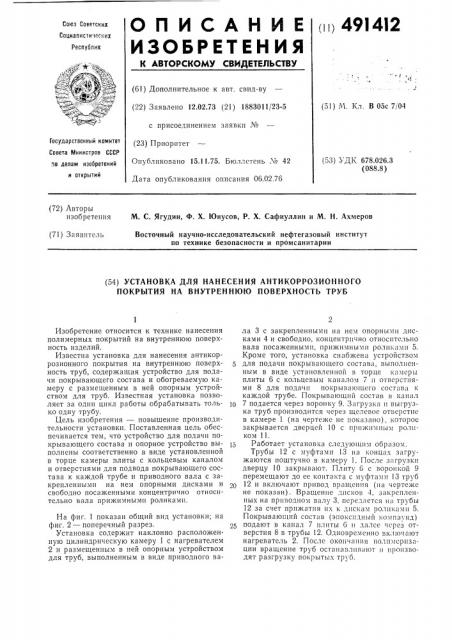

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.02.73 (21) 1883011/23-5 (51) М. Кл. В 05с 7, 04 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (23) Приоритет

Опубликовано 15.11.75. Бюллетень Хо 42

Дата опубликования описания 06.02.76 (53) УДК 678.026.3 (088.8) (72) Авторы изобретения

М. С. Ягудин, Ф. Х. Юнусов, P. Х. Сафиуллин и М. Н. Ахмеров (71) Заявитель

Восточный научно-исследовательский нефтегазовый институт по технике безопасности и промсанитарии (54) УСТАНОВКА ДЛЯ НАНЕСЕНИЯ АНТИКОРРОЗИОННОГО

ПОКРЫТИЯ НА ВНУТРЕННЮЮ ПОВЕРХНОСТЬ ТРУБ

Изобретение относится к технике нанесения полимерных покрытий на внутреннюю поверхность изделий.

Известна установка для нанесения антикоррозионного покрытия на внутреннюю поверхность труб, содержащая устройство для подачи покрывающего состава и обогреваемую камеру с размещенным в ней опорным устройством для труб. Известная установка позволяет за один цикл работы обрабатывать только одну трубу.

Цель изобретения — повышение производительности установки, Поставленная цель обеспечивается тем, что устройство для подачи покрывающего состава и опорное устройство выполнены соответственно в виде установленной в торце камеры плиты с кольцевым каналом и отверстиями для подвода покрывающего состава к каждой трубе и приводного вала с закрепленными на нем опорными дисками и свободно посаженными концентрично относительно вала прижимными роликами.

На фиг. 1 показан общий вид установки; на фиг. 2 — поперечный разрез.

Установка содержит наклонно расположенную цилиндрическую камеру 1 с нагревателем

2 и размещенным в ней опорным устройством для труб, выполненным в виде приводного вала 3 с закрепленными на нем опорными дисками 4 и свободно, концентрпчно относительно вала посаженными, прижимными роликами 5.

Кроме того, установка снабжена устройством для подачи покрывающего состава, выполненным в виде установленной в торце камеры плиты 6 с кольцевым каналом 7 и отверстиями 8 для подачи покрывающего состава к каждой трубе. Покрывающий состав в канал

1О 7 подается через воронку 9. Загрузка и выгрузка труб производится через щелевое отверстие в камере 1 (на чертеже не показано), которое закрывается дверцей 10 с прижимным роликом 11.

15 Работает установка следующим образом.

Трубы 12 с муфтами 13 на конца.;. загружаются поштучно в камеру 1. После загрузки дверцу 10 закрывают. Плиту 6 с воронкой 9 перемещают до ее контакта с муфтами 13 труб

12 и включают привод вращения (»a чертеже не показан). Вращение дисков 4, закрепленных на приводном валу 3, передается на трубы

12 за счет прпжатия пх к дискам роликами 5.

Покрывающий состав (эпокспдный компаунд) подают в канал 7 плиты 6 и далее чсрсз отверстия 8 в трубы 12, Одновременно вкгпочают нагреватель 2. После окончания полпмсрпзации вращение труб останавливают и производятт р аз грузку покр ы ты и труб.

491412

Ц

? .б

3 OQОQ Q О QQQp ", i.г,: j

>uz.1

pv8. 2

Изд, № l964

Подписное

Тираж 869

Заказ 95/4

Типография, пр. Сапуноыа, 2

Формула изобретения

Установка для нанесения антикоррозиопного покрытия на внутреннюю поверхность труб, содержащая устройство для подачи покрывающего состава и обогреваемую камеру с размещенным в ней опорным устройством для труб, отличающаяся тем, что, с целью повышения производительности установки, устройство для подачи покрывающ го состава и опорное устройство выполнены соответственно в виде установленной в торце камеры плиты с кольцелым каналом и отверстиями для подвода

6 покрывающего состава к каждой трубе и приводного вала с закрепленными па нем опорными дисками и свободно посаженными концентрично относитсльно вала прижимными роликамн.
