Реферат



т ю с: нг Ф ,,:хч о и и-- -С-ж н и и

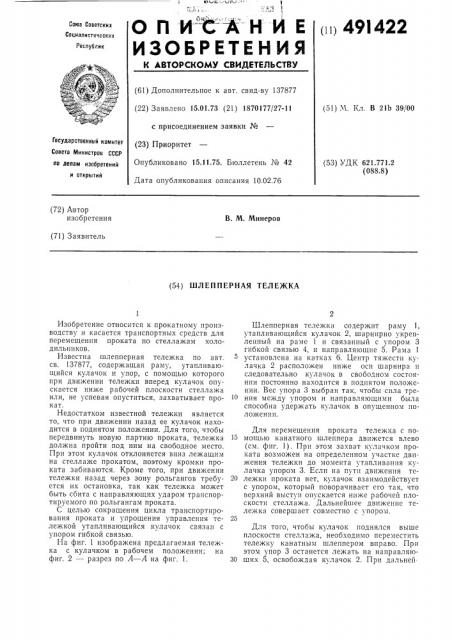

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

„„49Ига

Союз Советских

Cou,налистинеских

Республик (61) Дополнительное к авт. свид-ву 137877 (22) Заявлено 15.01.73 (21) 1870177/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 15.11.75. Бюллетень № 42

Дата опубликования описания 10.02.76 (51) Ч, Кл, В 21Ь 39/00

Государственный комитет

Совета Министров СССР (53) УДК 621.771.2 (088.8) ао делам изобретений и открытий (72) Автор изобретения

В. M. Минеров (71) Заявитель (54) ШЛ EП П EP НАЯ ТЕЛ Е)ККА

Изобретение относится к прокатному производству и касается транспортных средств для перемещения проката по стеллажам холодильников.

Известна шлепперная тележка по авт. св. 137877, содержащая раму, утапливающийся кулачок и упор, с помощью которого при движении тележки вперед кулачок опускается ниже рабочей плоскости стеллажа или, не успевая опуститься, захватывает прокат.

Недостатком известной тележки является то, что при движении назад ее кулачок находится в поднятом положении. Для того, чтобы передвинуть новую партию проката, тележка должна пройти под ним на свободное место.

При этом кулачок отклоняется вниз лежащим на стеллаже прокатом, поэтому кромки проката забиваются, Кроме того, при движении тележки назад через зону рольгангов требуется их остановка, так как тележка может быть сбита с направляющих ударом транспортируемого по рольгангам проката.

С целью сокращения цикла транспортирования проката и упрощения управления тележкой утапливающийся кулачок связан с упором гибкой связью.

На фиг. 1 изображена предлагаемая тележка с кулачком в рабочем положении; на фиг. 2 — разрез по А — А на фиг. 1.

Шлепперна я тележка содержит раму 1, утапливающийся кулачок 2, шарнирно укрепленный на раме 1 и связанный с упором 3 гибкой связью 4, и направляющие 5. Рама 1 установлена на катках 6. Центр тяжести кулачка 2 расположен ниже оси шарнира и следовательно кулачок в свободном состоянии постоянно находится в поднятом положении. Вес упора 3 выбран так, чтобы сила тре1о ния между упором и направляющими была способна удержать кулачок в опущенном положении.

Для перемещения проката тележка с по15 мощью канатного шлеппера движется влево (см. фиг. 1). При этом захват кулачком проката возможен на определенном участке движения тележки до момента утапливания кулачка упором 3. Если на пути движения те20 лежки проката нет, кулачок взаимодействует с упором, который поворачивает его так, что верхний выступ опускается ниже рабочей плоскости стеллажа. Дальнейшее движение тележка совершает совместно с упором.

Для того, чтобы кулачок поднялся выше плоскости стеллажа, необходимо переместить тележку канатным шлеппером вправо. При этом упор 3 останется лежать на направляю30 ших 5, освобождая кулачок 2. При дальней

491422

Формула изобретения у

"Р г. у

Составитель В. Ермолин

Техред E. Митрофанова

Редактор Н. Аристова

Корректор Т. Фисенко

Заказ 624/19 Изд. № 1979 Тираж 966 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 шсм движении вправо упор с помощью гибкой связи 4 взаимодействует с верхним выступо.,I кулачка и утапливает его. При таком положении кулачка тележка может беспрепятственно проходить под прокатом, лежащим на стелл ажс.

Шлепперная тележка по авт. св. 137877, отличающаяся тем, что, с целью сокращения цикла транспортирования проката и упрощения управления ею, утапливающийся кулачок связан с упором гибкой связью.
