Реферат

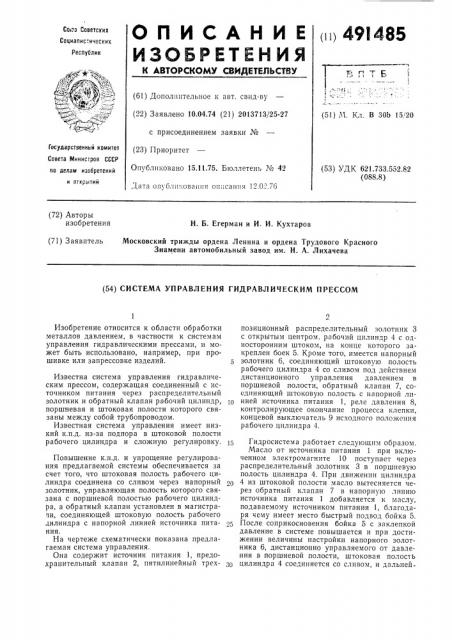

0 П И С A Н И Е пц 49I485

ИЗОБРЕТЕНИЯ

Со оз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ст -г (:.

° . (61) Дополнительное к авт. свид-ву (22) Заявлено 10.04.74 (21) 2013713/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 15,11.75. Бюллетень ¹ 42 (51) М, Кл, В 30Ь 15 20

Государственный комитет

Совета Министров СССР во делам изобретений н открытий (53) УДК 621.733.552.82 (088.8) Дата опубликования описания 12.0. .76 (72) Авторы изобретения

Н. Б. Егерман и И. И. Кухтаров (71) Заявитель Московский трижды ордена Ленина и ордена Трудового Красного

Знамени автомобильный завод им. И. А. Лихачева (54) СИСТЕМА УПРАВЛЕНИЯ ГИДРАВЛИЧЕСКИМ ПРЕССОМ

Изобретение относится к области обработки металлов давлением, в частности к системам управления гидравлическими прессами, и может быть использовано, например, при прошивке или запрессовке изделий.

Известна система управления гидравлическим прессом, содержащая соединенный с источником питания через распределительный золотник и обратный клапан рабочий цилиндр, поршневая и штоковая полости которого связаны между собой трубопроводом.

Известная система управления имеет низкий к.п,д. из-за подпора в штоковой полости рабочего цилиндра и сложную регулировку.

Повышение к.п.д. и упрощение регулирования предлагаемой системы обеспечивается за счет того, что штоковая полость рабочего цилиндра соединена со сливом через напорный золотник, управляющая полость которого связана с поршневой полостью рабочего цилиндра, а обратный клапан установлен в магистрали, соединяющей штоковую полость рабочего цилиндра с напорной линией источника питания.

На чертеже схематически показана предлагаемая система управления.

Она содержит источник питания 1, предохранительный клапан 2, пятилинейный трехпозиционный распределительный золотник 3 с открытым центром, рабочий цилиндр 4 с односторонним штоком, на конце которого закреплен боек 5. Кроме того, имеется напорный золотник 6, соединяющий штоковую полость рабочего цилиндра 4 со сливом под действием дистанционного управления давлением в поршневой полости, обратный клапан 7, соединяющий штоковую полость с напорной линией источника питания 1, реле давления 8, контролирующее окончание процесса клепки, концевой выключатель 9 исходного положения рабочего цилиндра 4.

Гидросистема работает следующим образом.

Масло от источника питания 1 при включенном электромагните 10 поступает через распределительный золотник 3 в поршневую полость цилиндра 4. При движении цилиндра

4 из штоковой полости масло вытесняется через обратный клапан 7 в напорную линию источника питания 1 добавляется к маслу, подаваемому источником питания 1, благодаря чему имеет место быстрый подвод бойка 5.

После соприкосновения бойка 5 с заклепкой давление в системе повышается и при достижении величины настройки напорного золотника 6, дистанционно управляемого от давления в поршневой полости, штоковая полость цилиндра 4 соединяется со сливом, и дальней491485

Формула изобретения

Составитель О. Медведева

Техред E. Митрофанова

Редактор Л. Василькова

Корректор Т. Фисенко

Заказ 114j6 Изд. Мв 1988 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 шее движение бойка 5 происходит с рабочей скоростью и максимальным усилием, развиваемым цилиндром. В конце процесса клепки давление в системе повышается до величины настройки реле давления 8, после срабатывания которого электромагнит 10 выключается, и включается электромагнит 11. Масло под давлением поступает в штоковую полость цилиндра 4 и быстро возвращает его в исходное положение. Слив масла, вытесняемого из поршневой полости, происходит через соответствующую линию слива распределительного золотника 3. При возвращении цилиндра 4 в исходное положение включается концевой выключатель 9, дающий команду на выключение электромагнита 11. Источник питания 1 разгружается от давления.

Система управления гидравлическим прессом, содержащая соединенный с источником

5 питания через распределительный золотник и обратный клапан рабочий цилиндр, поршневая и штоковая полости которого связаны между собой трубопроводом, о т л и ч а ющ а я с я тем, что, с целью повышения к.п.д. и

10 упрощения регулирования системы, штоковая полость рабочего цилиндра соединена со сливом через напорный золотник, управляющая полость которого связана с поршневой полостью рабочего цилиндра, а обратный клапан

15 установлен в магистрали, соединяющей штоковую полость рабочего цилиндра с напорной линией источника питания.
