Реферат



N0 49140

Класс 38 а, 1

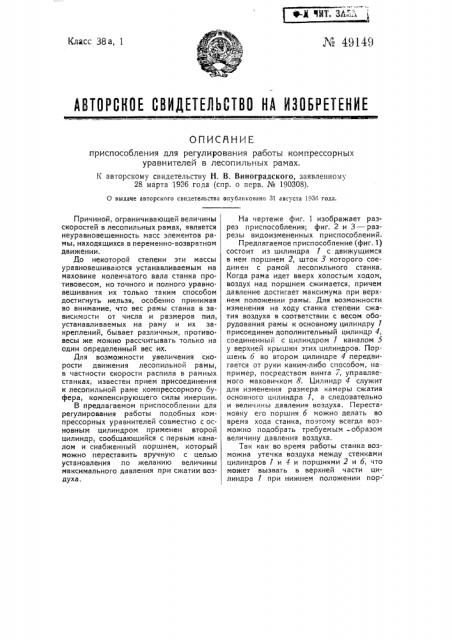

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ приспособления для регулирования работы компрессорных уравнителей в лесопильных рамах.

К авторскому свидетельству Н. В. Виноградского, заявленному

28 марта 1936 года (спр. о перв. № 190308).

0 выдаче авторского свидетельства опубликовано 31 августа 1936 года.

Причиной, ограничивающей величины скоростей в лесопильных рамах, является неуравновешенность масс элементов рамы, находящихся в переменно-возвратном движении.

До некоторой степени эти массы уравновешиваются устанавливаемым на маховике коленчатого вала станка противовесом, но точного и полного уравновешивания их только таким способом достигнуть нельзя, особенно принимая во внимание, что вес рамы станка в зависимости от числа и размеров пил, устанавливаемых на раму и их закреплений, бывает различным, противовесы же можно рассчитывать только на один определенный вес их.

Для возможности увеличения скорости движения лесопильной рамы, в частности скорости распила в рамных станках, известен прием присоединения к лесопильной раме компрессорного буфера, компенсирующего силы инерции.

В предлагаемом приспособлении для регулирования работы подобных компрессорных уравнителей совместно с основным цилиндром применен второй цилиндр, сообщающийся с первым каналом и снабженный поршнем, который можно переставить вручную с целью установления по желанию величины максимального давления при сжатии воздуха. 1

На чертеже фиг. 1 изображает разрез приспособления; фиг. 2 и 3 — разрезы видоизмененных приспособлений.

Предлагаемое приспособление (фиг. 1) состоит из цилиндра 1 с движущимся в нем поршнем 2, шток 3 которого соединен с рамой лесопильного станка.

Когда рама идет вверх холостым ходом, воздух над поршнем сжимается, причем давление достигает максимума при верхнем положении рамы. Для возможности изменения на ходу станка степени сжатия воздуха в соответствии с весом оборудования рамы к основному цилиндру присоединен дополнительный цилиндр 4, соединенный с цилиндром каналом 5 у верхней крышки этих цилиндров. Поршень 6 во втором цилиндре 4 передвигается от руки каким-либо способом, например, посредством винта 7, управляемого маховичком 8. Цилиндр 4 служит для изменения размера камеры сжатия основного цилиндра !, а следовательно и величины давления воздуха. Перестановку его поршня 6 можно делать во время хода станка, поэтому всегда возможно подобрать требуемым -образом величину давления воздуха.

Так как во время работы станка возможна утечка воздуха между стенками цилиндров 1 и 4 и поршнями 2 и 6, что может вызвать в верхней части цилиндра 1 при нижнем положении пор- шня 2 давление ниже атмосферного (вакуум), то для автоматического пополнения утечки воздуха на верхней крышке цилиндра 1 может быть помещен пружинный клапан 9, автоматически открывающийся внутрь цилиндра при понижении давления в цилиндре 1 ниже определенного предела.

Основной цилиндр 7 может быть также снабжен вторым дном 19 (фиг. 2) с соответствующим сальником 13 и к цилиндру 1 может быть присоединен еще цилиндр 14 тако"же,,как цилиндр 5, с поршнем 15, винтом 16 и ручным маховичком 17. Цилиндр 74 соединяется отверстием 18 у его дна с цилиндром 1.

Такой двойной коипрессорный урав-, нитель применяется с целью устранить черезмерные скорости пильной рамки при движении ее вниз в случае работы лесопилки вхолостую. В указанном видоизмененном приспосоолении (фиг. 2) нижнюю часть цилиндра 1 необходимо снабдить быстро открывающимся боль- шим отверстием, чтобы избежать сопро- тивления сжатого воздуха во время самой распиловки бревна (на чертеже не ука-, зано).

Если почему-либо шток поршня одного из цилиндров (фиг. 2), установленного в средней точке верхней балки станка, будет неудобно соединить со срединой раиы, то возможно (фиг. 3) поставить два основных цилиндра 1 по концам верхней балки, соединив их штоки 3 с боковыми стойкаии пильной рамы 11.

При этом камеры сжатия оооих цилин. дров 1 должны быть соединены между собой перепускным каналом 10 для, уравнивания давления в камерах сжатия во изоежание перекоса рамы. При близком расстоянии между основными цилиндрами в этом случае можно обойтись одними общими цилиндраии 4 или 74 вместо двух пар, Предмет изобретения.

1. Приспособление для регулирования работы компрессорных уравнителей в лесопильных рамах, отличающееся применением совместно с основным цилиндром 1 сообщающегося с нии каналом 5 цилиндра 4 (фиг. 1) с поршнем б, который можно переставить вручную с целью установления, по желанию, величины максимального давления при сжатии воздуха.

2. Видоизменение приспособления по и. 1, отличающееся тем, что совместно с основным цилиндром, снабженным днищами с обоих концов, помещены два цилиндра указанного в и. 1 типа по одному с той и другой его стороны (фиг. 2) с целью устранить черезмерные скорости пильной рамки при движении ее вниз в случае работы лесопилки вхолостую.

3. Видоизменение приспособления по и. 1 для случая соединения пильной рамки с компрессорныи уравнителеи двумя тягами, отличающееся тем, что для каждой тяги используются отдельные группы цилиндров, связанные друг с другом перепускным каналом 10 (фиг. 3).

4. В приспособлениях по пп. 1 — 3 применение на основном цилиндре пружинного клапана 9., открывающегося внутрь цилиндра с целью устранения образования вакуума B неи.
