Угловое соединение стенок кузова транспортного средства

Угловое соединение стенок кузова транспортного средства

Иллюстрации

Показать все

Реферат

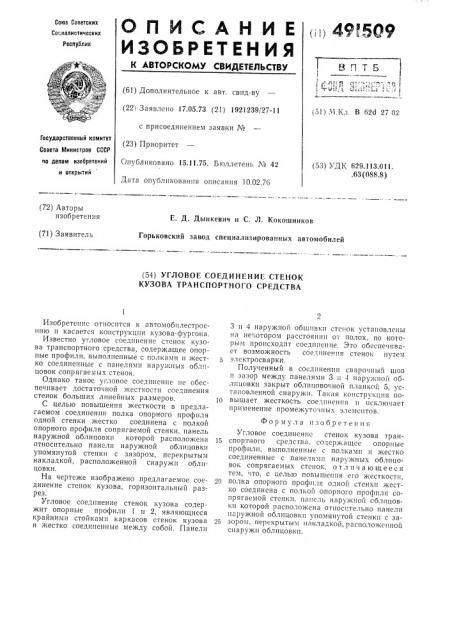

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (,ц 4915О9

Союз Советских

Со .ивлистических

Республик (61) Дополнительное к авт. свид-ву (22i Заявлено 17.05.73 (21) 1921239/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 15.11.75. Б.оллетень № 42 (51) М.Кл В 62d 27 02

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 629.113.011. .63 (088.8) Дата опубликования описания 10.02.76 (72) Авторы изобретения

Е. Д. Дынкевич н С. Л. Кокошников

Горьковский завод специализированных автомобилей (71) Заявитель (54) УГЛОВОЕ СОЕДИНЕНИЕ СТЕНОК

КУЗОВА ТРАНСПОРТНОГО СРЕДСТВА о

Изобретение относится к автомобилестроению и касается конструкции кузова-фургона.

Известно угловое соединение стенок кузова транспортного средства, содержащее опорные профили, выполненные с полками и жестко соединенные с панелями наружных обл".цовок сопрягаемых стенок.

Однако такое угловое соединение не обеспечивает достаточной ?кесткости соединения стенок больших линейных размеров.

С целью повышения жесткости в предлагаемом соединении полка опорного профиля одной стенки жестко соединена с полкой опорного профиля сопрягаемой стенки, панель наружной облицовки которой располо?кена относительно панели наружной облицовки упомянутой стенки с зазором, перекрытым накладкой, расположенной снаружи облицовки.

На чертеже изображено предлагаемое соединение стенок кузова, горизонтальный разрез.

Угловое соединение стенок кузова содержит опорные профили 1 и 2, являющиеся крайними стойками каркасов стенок кузова и жестко соединенные между собой. Панели

3 и 4 наружной оошивки стенок установлены на некотором расстоянии от полок, по которым происходит соединение. Это обеспечивает возможность соединения стенок путем электросварки.

Полученный в соединении сварочный шов и зазор между панелями 3 и 4 наружной облицовки закрыт облицовочной планкой 5, ycTBil0Bленнои сна1?у?KH, Такая констр кция llo10 вышает жесткость соединения и исключает применение промежуточных элементов.

Формула изобретения

Угловое соединение стенок кузова тран15 спортного средства, содержащее опорные профили, выполненные с полками и жестко соединенные с панелями наружных облицовок сопрягаемых стенок, о т л и ч а ю щ е е с я тем, что, с целью повышения его жесткости, 20 полка опорного профиля одной стенки жестко соединена с полкой опорного профиля сопрягаемой стенки, панель наружной облицовки которой расположена относ|.тельно панели наружной облицовки упомянутой стенки с зазором, перекрытым накладкой, расположенной снаружи облицовки.

491509

Составитель E. Смирнова

Техред Е. Митрофанова

Корректоры: Т. Миронова и Л. Денискина

Редактор Н. Аристова

Типография, пр, Сапунова, 2

Заказ 101/3 Изд ¹ 1970 Тираж 740 Подписное

UHHHIIH Государственного комитета Совета Министров СССР но делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
