Реферат

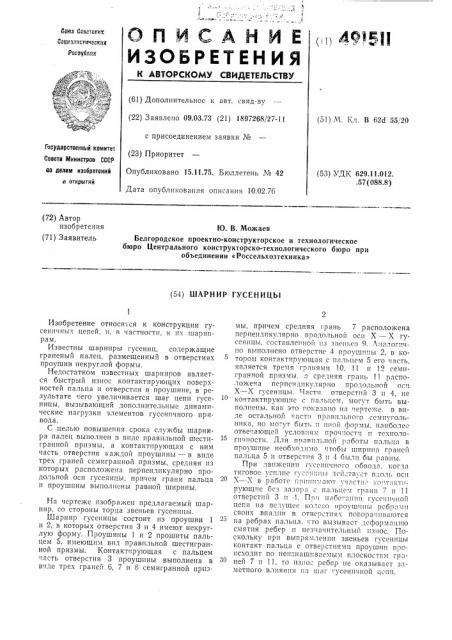

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ т!т 4015И

Сенте Сее cL

Сонизлттстннескттн

Рвснублнк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 09.03.73 (21) 1897268/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 15.11.75. Бюллетень № 42

Дата опубликования описания 10.02.76 (51) М. 1:,л. В 62d 55, 20

Гасударственный комитет

Совета Министров СССР оо делам изобретений н открытий (53) УДК 629.11.012..57(088.8) (72) Автор изобретения (71) Заявитель

Ю. В. Можаев

Белгородское проектно-конструкторское и технологическое бюро Центрального конструкторско-технологического бюро при объединении «Россельхозтехника» (54) ШАРНИР ГУСЕНИЦЫ

Изобретение относится к конструкции гусеничных цепей, и, в частности, к их шарнирам.

Известны шарниры гусениц, содержащие граненый палец. размещенный в отверстиях проушин некруглой формы.

Недостатком известных шарниров является быстрый износ контактирующих поверхностей пальца и отверстия в проушине, в результате чего увеличивается шаг цепи гусеницы, вызыватощий дополнительные динамические нагрузки элементов гуссттичного привода.

С целью повышения срока слркбьт шарнира палец выполнен в виде правильной шестигранной призмы, а контактирующая с ним часть отверстия каждой проушины — в виде трех граней семиграцной призмы, средняя из которых расположена перпендикулярно продольной оси гусеницы. причем грани пальца и проушины выполнены равной ширины, Ня чертеже изображен предлагаемый шарнир, со стороны торца звеньев гусеницы.

Шарнир гусеницы состоит пз проушин 1 и 2, в которых отверстия 3 и 4 имеют некруглую форму. Проушины 1 и 2 прошиты пальцем 5, имеющим вид правильной шестигранной призмы. Контактирующая с пальцем .есть отверстия 3 проушины выполнена в виде трех граней 6, 7 и 8 семигранной призмы, причем средняя грань 7 расположена перпендикулярно продолbHой оси Х вЂ” Х гусеницы. составленной »з звеньев 9. Аналогично выполнено отверстие 4 проуштшы 2, в котором контактирующая с пальцем 5 его чясть, является тремя гранями 10, 11 и 12 семигранпой призмы, я средняя грань 11 расположетта перпендикулярно про;тольтюй остт

Х вЂ” -Х гусеницы, Части отверстий 3 и 4, не контактирующие с пальцем, могут быть выполнены, как это гоказяпо ня терте>ке. в виде остальной части правильного семиуго lbника, но могут быть и штой формы, наиболее отве . ающей условиям проч::осттт и техттологттчттости. Для прявттльиой работы пяльца в проушине ттеобходттмо, .тобы шприца граней пальца 5 и отверстия 3 и 4 были бы равны.

При движении гусе»и тного обводя, когда тяговое усилие густчт»ттт..т деттствует вдоль ocll — в работе»трттттттмятот участи; ко»тяктт— рующ»е без зазора с пальцем грани 7 и 11 отверстий 3 и 1. При нябегятттттт гусеничной цепи на ведущее колесо проуштшы ребрами своих впадтттт в 0TBc ðñòèÿ.: »oEop2:!»âàI0òñÿ на ребрах пальца,;то вызыв".ñò деформацию с». ятия ребер и незначительный износ. Поскольку при выпрямлении звеньев гусеницы контакт пальца с отверстиями проушин происходит по неизнашивяемым плоскостям граней 7 и 11, то из»ос ребер не оказывает з;тметного влияния ня шяг гусеничной цс»1»

491511

Составитель Д. Аптер

Техред Е. Митрофанова

Корректоры: Т. Миронова и Л. Денискина

Редактор H. Аристова

Заказ 101, 5 Изд. Хе 1970 Тираж 740 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, %-35, Раушская наб,, д. 4/5

Типография, пр. Сапунова, 2

Применение данного изобретения позволяет в течение длительного времени сохранять без изменения шаг гусеничной цепи, увеличить плавность работы, уменьшить динамические нагрузки, и увеличить надежность работы гусеничного движителя.

Формула изобретения

Шарнир гусеницы, содержащий граненый палец, размещенный в отверстиях проушин некруглой формы, отл и ч а ю щи и с я тем, что, с целью повышения его срока службы, палец выполнен в виде правильной шестигранной призмы, а контактирующая с ним

5 часть отверстия каждой проушины — в виде трех граней семигранной призмы, средняя из которых расположена перпендикулярно продольной оси гусеницы, причем грани пальца и проушины выполнены равной ширины.
