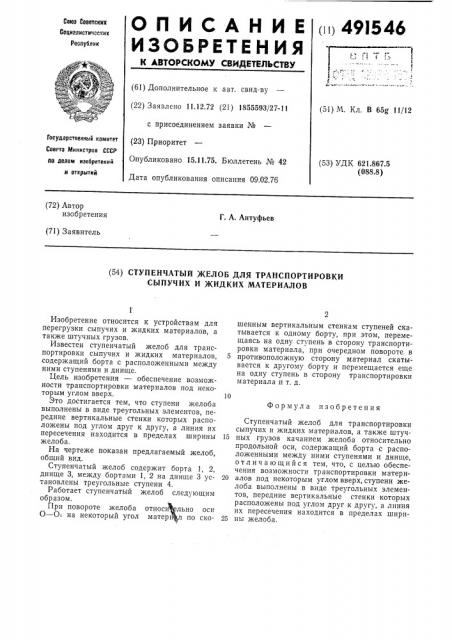

О П И С А Н И Е р 49!546

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Ресоублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11.12.72 (21) )855593/27-11 с присоединением заявки № (51) М. Кл. В 65@ 11/12

Совета Ыинистров СССР оо делам изобретении и открытий

Опубликовано 15.11.75. Бюллетень М 42

Дата опубликования описания 09.02.76 (53) УДК 621.867.5 (088.8) (72) Автор изобретения

Г. А. Антуфьев (71) Заявитель (54) СТУПЕНЧАТЫЙ )КЕЛОБ ДЛЯ ТРАНСПОРТИРОВКИ

СЫПУЧИХ И )КИДКИХ МАТЕРИАЛОВ

Формула изобретения

ГосУдаРстеенный комитет (23) Приоритет

Изобретение относится к устройствам для перегрузки сыпучих и жидких материалов, а также штучных грузов.

Известен ступенчатый желоб для транспортировки сыпучих и жидких материалов, содержащий борта с расположенными между ними ступенями и днище.

Цель изобретения — обеспечение возможности транспортировки материалов под некоторым углом вверх.

Это достигается тем, что ступени желоба выполнены в виде треугольных элементов, передние вертикальные стенки которых расположены под углом друг к другу, а линия их пересечения находится в пределах ширины желоба.

На чертеже показан предлагаемый желоб, общий вид.

Ступенчатый желоб содержит борта 1, 2, днище 3, между бортами 1, 2 на днище 3 установлены треугольные ступени 4.

Работает ступенчатый желоб следующим образом.

При повороте желоба относ фльно оси

Π— Oi на некоторый угол материал по скошенным вертикальным стенкам ступеней скатывается к одному борту, при этом, перемещаясь на одну ступень в сторону транспортировки материала, при очередном повороте в

5 противоположную сторону материал скатывается к другому борту и перемещается еще на одну ступень в сторону транспортировки материала и т. д.

Ступенчатый желоб для транспортировки сыпучих и жидких материалов, а также штуч15 ных грузов качанием желоба относительно продольной оси, содержащий борта с расположенными между ними ступенями и днище, отличающийся тем, что, с целью обеспечения возможности транспортировки матери20 алов под некоторым углом вверх,ступени желоба выполнены в виде треугольных элементов, передние вертикальные стенки которых расположены под углом друг к другу, а линия их пересечения находится в пределах шири25 ны желоба.

491546

Составитель Н. Болондаев

Техред Е. Митрофанова

Редактор Л. Васильева

Корректор 3. Тарасова

Типография, пр. Сапунова, 2

Заказ 108/2 Изд. № 1989 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
