Реферат

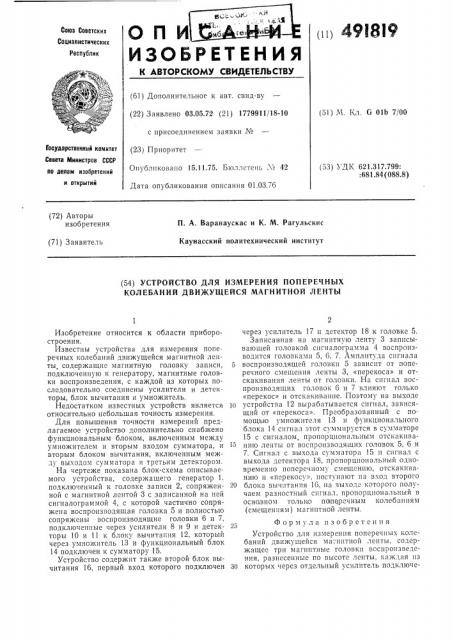

0ц 49ISI9

СПИ

Союз Советских

Социалистических

Я3ОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.05.72 (21) 1779911/18-10 (51) М. Кл. G Olb 7/00 с присоединением заявки №

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.317.799:

:681.84(088.8) Опубликовано 15.11,75. Бюллетень ¹ 42

Дата опубликования описания 01.03.76 (72) Авторы изобретения

П. А. Варанаускас и К. М. Рагульскис

Каунасский политехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОПЕРЕЧНЫХ

КОЛЕБАНИЙ ДВИЖУЩЕЙСЯ МАГНИТНОЙ ЛЕНТЫ

Государственный комитет (23) Приоритет

Изобретение относится к области приборостроения.

Известны устройства для измерения поперечных колебаний движущейся магнитной ленты, содержащие магнитную головку записи, 5 подключенную к генератору, магнитные головки воспроизведения, с каждой из которых последовательно соединены усилители и детекторы, блок вычитания и умножитель.

Недостатком известных устройств является 10 относительно небольшая точность измерения.

Для повышения точности измерений предлагаемое устройство дополнительно снабжено функциональным блоком, включенным между умножителем и вторым входом сумматора, и вторым блоком вычитания, включенным между выходом сумматора и третьим детектором.

На чертеже показана блок-схема описываемого устройства, содержащего генератор 1, подключенный к головке записи 2, сопряжен- 20 ной с магнитной лентой 3 с записанной на ней сигналограммой 4, с которой частично сопряжена воспроизводящая головка 5 и полностью сопряжены воспроизводящие головки 6 и 7, подключенные через усилители 8 и 9 и детек- 25 торы 10 и 11 к блоку вычитания 12, который через умножитель 13 и функциональный блок

14 подключен к сумматору 15.

Устройство содержит также второй блок вычитания 16, первый вход которого подключен 30 через усилитель 17 и детектор 18 к головке 5.

Записанная на магнитную ленту 3 заппсывающей головкой сигналограмма 4 воспроизводится головками 5, 6, 7. Амплитуда сигнала воспроизводящей головки 5 зависит от поперечного смещения ленты 3, «перекоса» и отскакивания ленты от головки. На сигнал воспроизводящих головок 6 и 7 влияют только

«перекос» и отскакивание. Поэтому на выходе устройства 12 вырабатывается сигнал, зависящий от «перекоса». Преобразованный с помощью умножителя 13 и функционального блока 14 сигнал этот суммирустся в сумматоре

15 с сигналом, пропорциональным отскакиванию ленты от воспроизводящих головок 5, 6 и

7. Сигнал с выхода сумматора 15 и сигнал с выхода детектора 18, пропорциональный одновременно поперечному смещению, отскакиванию и «перекосу», поступают на вход второго блока вычитания 16, на выходе которого получаем разностный сигнал, пропорциональный в основном только поперечным колебаниям (смещенпям) магнитной ленты.

Формула изобретения

Устройство для измерения поперечных колебаний движущейся ма "íèòíîé ленты, содержащее три магнитные головки воспроизведения, разнесенные по высоте ленты, каждая пз которых через отдельный усилитель подключе491819 (:;7i I Л, Ковааснков с !)с;(Т, >йиронова

Коррск I )p Е. Рожкова!

)с;у(..ор И. Петраивень

:3: 2()(! ! !в;7. М 200(> и>ра)к > 82 I f0)I!II,0!!00

Ц! !! !! 1! !! Госут(а!)ствси;(0(0 !.0):)(r0!;i (:0:;cr I Министров (:С(:!7

II0;I(..I

l f30:3:7,,Ч0с:(ва,, гК-3;>, а и сI!

1 I I i 0 Г р () "> с ) 5), ! f 7 (. i i!I ) i i, 7 I i!i, 2

11 1 1" I (Ге) . 01) \ ">!

COO;l I I I IC I! I I ) 10 С C! IC,) I TO!) 0 !<1, б 10 К Hhl I I . !!! 51, с 0 е l f! f I c!! 1! bl Й с;113 т ° f 5I; f c T c Ii О !) I I f,",Xt! I o )Ii I tТ< лЬ. IIO. IIC I!0:! 01!11!! It к:3!>1 XO, ) 6лок <1 !3!! i!i! <11(1!5> (<(C>. !) COi. I I!!IC,I)!ЫЙ С О (111!.,1 >! 3

Текто, )013 (H513!Х С 6Л()кОМ:31>! I!IÒ;l !1!56 0 Т!

i !;! l() ill, i i. 5i 1()1. I ГО. (. 1!Е,IЬ)0 Ili)!3!>!1!Ii. !i 15!

Т0 1!!Ост)1 1!зме1)е11! IЙ, 0!Io 011<16)кеllo ф > 11 кц110Н()ЛЫ!ЫВ! бЛОКОМ, ВК.>1!0>101!!)ЫМ МЕ)КДУ )ОМ)10)к!!т(. >le!>l it 13 Г01)ь!х! Вхо !О(м с) х1м<)то!)<), 11 ВТо;) !)Ь!»1 6, 1ОкО. )1 131>l!I!ITЗ)1!151, 13к,!10 1еl!111>i м Хlе)к < >

13 ы хо, !Ом с% м м (! ГО!) (1 I! т,) ет!>11 51 !(. т екто!) О ч.
