Реферат



.. - ). -. 1.>-.

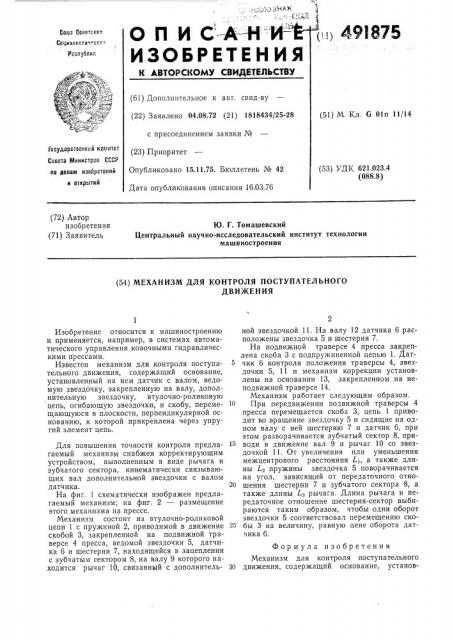

О П И С -А--Н -И-

ИЗОБРЕТЕНИЯ i) 49I875

Са аэ Саветских

Сацивпнсти..".снн

Рвспуалн";

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.08.72 (21) 1818434/25-2 с присоединением заявки № (23) Приоритет

Опубликовано 15.11.75. Бюллетень № 42

Дата опубликования описания 16.03.76 (51) М. Кл. G Oln 11/14

Гасударственный комитет

Совета Министрав СССР (53) УДК 621.023.4 (088.8) ло делам изобретений и открытий (72) Автор изобретения (71) Заявитель

Ю. Г. Томашевский

Центральный научно-исследовательский институт технологии машиностроения (54) МЕХАНИЗМ ДЛЯ КОНТРОЛЯ ПОСТУПАТЕЛЬНОГО

ДВИЖЕНИЯ

Изобретение относится к машиностроению и применяется, например, в системах автоматического управления ковочными гидравлическими прессами.

Известен механизм для контроля поступательного движения, содержащий основание, установленный на нем датчик с валом, ведомую звездочку, закрепленную на валу, дополнительную звездочку, втулочно-роликовую цепь, огибающую звездочки, и скобу, перемещающуюся в плоскости, перпендикулярной основанию, к которой прикреплена через упругий элемент цепь.

Для повышения точности контроля предлагаемый механизм снабжен корректирующим устройством, выполненным в виде рычага и зубчатого сектора, кинематически связывающих вал дополнительной звездочки с валом датчика.

На фиг. 1 схематически изображен предлагаемый механизм; на фиг. 2 — размещение этого механизма на прессе.

Механизм состоит из втулочно-роликовой цепи 1 с пружиной 2, приводимой в движение скобой 3, закрепленной на подвижной траверсе 4 пресса, ведомой звездочки 5, датчика 6 и шестерни 7, находящейся в зацеплении с зубчатым сектором 8, на валу 9 которого находится рычаг 10, связанный с дополнительной звездочкой 11. На валу 12 датчика 6 расположены звездочка 5 и шестерня 7.

На подвижной траверсе 4 .пресса закреплена скоба 3 с подпружиненной цепью 1. Датчик 6 контроля положения траверсы 4, звездочки 5, 11 и механизм коррекции установлены на основании 13, закрепленном на неподвижной траверсе 14.

Механизм работает следующим образом.

10 При передвижении подвижной траверсы 4 пресса перемещается скоба 3, цепь 1 приводит во вращение звездочку 5 и сидящие на одном валу с ней шестерню 7 и датчик 6, при этом разворачивается зубчатый сектор 8, при15 водя в движение вал 9 и рычаг 10 со звездочкой 11. От увеличения или уменьшения межцентрового расстояния .4, а также длины L пружины звездочка 5 поворачивается на угол, зависящий от передаточного отно20 шения шестерни 7 и зубчатого сектора 8, а также длины L3 рычага. Длина рычага и передаточное отношение шестерня-сектор выбираются таким образом, чтобы один оборот звездочки 5 соответствовал перемещению ско25 бы 3 на величину, равную цене оборота датчика 6.

Формула изобретения

Механизм для контроля поступательного

30 движения, содержащий основание, установ491875

Составитель Ю. Терехин

Редактор Л. Василькова Техред Е. Митрофанова Корректор М, Лейзерман

Заказ 314/2 Изд. № 2049 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ленный ка нем датчик с валом, ведомую звездочку, закрепленную на валу, дополнительную звездочку, втулочно-роликовую цепь, огибающую звездочки, и скобу, перемещающуюся в плоскости, перпендикулярной основанию, к которой прикреплена через упругий элемент цепь, отличающийся тем, что, с целью повышения точности контроля, он снабжен корректирующим устройством, выполненным в виде рычага и зубчатого сектора, кинемати5 чески связывающих вал дополнительной звездочки с валом датчика.
