Фотоэлектрическое устройство для исследования дисперсности частиц в жидкости

Фотоэлектрическое устройство для исследования дисперсности частиц в жидкости

Иллюстрации

Показать все

Реферат

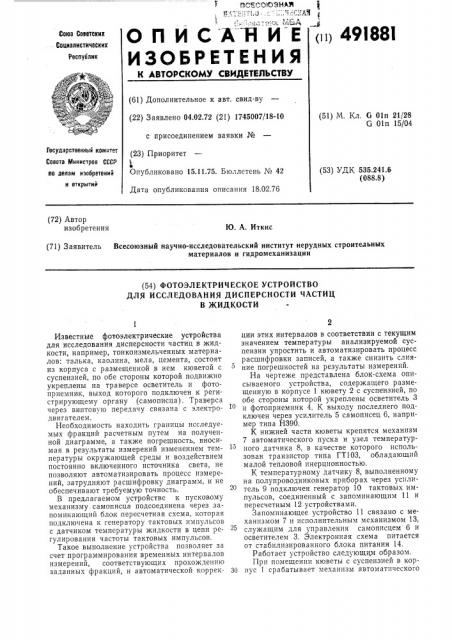

О Л И С А-Н И Е

ИЗОБРЕТЕНИЯ

< 11 491881

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.02.72 (21) 1745007/18-10 с присоединением заявки № (51) М. Кл. G 01п 21/28

G Оlп 15/04

Государственный комитет (23) Приоритет

Опубликовано 15.11.75. Бюллетень № 42

Совета Министров СССР ло делам изобретений и открытий (53) УДК 535.241.6 (088.8) Дата опубликования описания 18.02.76 (72) Автор изобретения

1О. А. Иткис (71) Заявитель Всесоюзный научно-исследовательский институт нерудных строительных материалов и гидромеханизации (54) ФОТОЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО

ДЛЯ ИССЛЕДОВАНИЯ ДИСПЕРСНОСТИ ЧАСТИЦ

В ЖИДКОСТИ

Известные фотоэлектрические устройства для исследования дисперсности частиц в жидкости, например, тонкоизмельченных материалов: талька, каолина, мела, цемента, состоят из корпуса с размещенной в нем кюветой с суспензией, по обе стороны которой подвижно укреплены на траверсе осветитель и фотоприемник, выход которого подключен к регистрирующему органу (самописца). Траверса через винтовую передачу связана с электродвигателем.

Необходимость находить границы исследуемых фракций расчетным путем на полученной диаграмме, а также погрешность, вносимая в результаты измерений изменением температуры окружающей среды и воздействием постоянно включенного источника света, не позволяют автоматизировать процесс измерений, затрудняют расшифровку диаграмм, и не обеспечивают требуемую точность.

В предлагаемом устройстве к пусковому механизму. самописца подсоединена через запоминающий блок пересчетная схема, которая подключена к генератору тактовых импульсов с датчиком температуры жидкости в цепи регулирования частоты тактовых импульсов.

Такое выполнение устройства позволяет за счет программирования временных интервалов измерений, соответствующих прохождению заданных фракций, и автоматической коррекции этих интервалов в соответствии с текущим значением температуры анализируемой суспензии упростить и автоматизировать процесс расшифровки записей, а также снизить слияние погрешностей на результаты измерений.

На чертеже представлена блок-схема описываемого устройства, содержащего размещенную в корпусе 1 кювету 2 с суспензией, по обе стороны которой укреплены осветитель 3 и фотоприемник 4. К выходу последнего подключен через усилитель 5 самописец 6, например типа Н390.

К нижней части кюветы крепятся механизм

7 автоматического пуска и узел температурного датчика 8, в качестве которого использован транзистор типа ГТ103, обладающий малой тепловой инерционностью.

К температурному датчику 8, выполненному на полупроводниковых приборах через усилитель 9 подключен генератор 10 тактовых импульсов, соединенный с запоминающим 11 и пересчетным 12 устройствами.

Запоминающее устройство 11 связано с механизмом 7 и исполнительным механизмом 13, служащим для управления самописцем 6 и осветителем 3. Электронная схема питается от стабилизированного блока питания 14.

Работает устройство следующим образом.

При помещении кюветы с суспензией в кор30 пус срабатывает механизм автоматического

491881 ющему гидо пуска, в результате чего генератор 10, пересчетное 12 и запоминающее 11 устройства переходят из режима «сброс» в рабочий режим.

Начинается отсчет интервалов времени.

Спустя 7,5 сек, первый импульс с генератора

10 поступает на запоминающее устройство 11 и последнее выдает сигнал на исполнительное устройство 13. Контактами реле, входящего в это устройство, включается осветитель 3, фотоусилитель 4 и лентопротяжный механизм самописца 6. На диаграммной ленте отмечается значение абсорбции света первой, самой крупной фракцией (40 мкм). По истечении трех секунд исполнительное устройство 13 отключает упомянутые узлы и ждет следующего сигнала. Пересчетное устройство 12 тем временем считает импульсы с генератора 10 и по получении четвертого импульса выдает сигнал на запоминающее устройство 11.

Последнее выдает управляющий импульс на исполнительное устройство 13, которое, срабатывая, включает осветитель 3, фотоусилитель 5 и самописец 6, в результате чего на диаграмме устройства вычерчивается «пик», соответствующий абсорбции света следующей фракцией (20 мкм) .

Таким образом, прибор записывает абсорбции света через заданные интервалы времени, которые соответствуют анализируемым фракциям: 40; 20; 10; 5,0 и 2,5 мкм, При изменении температуры суспензии происходит следующее. Датчик 8 температуры, постоянно измеряющий температуру кюветы с суспензией, вырабатывает сигнал, пропорциональный измеренной температуре. Этот сигнал, усиливаясь температурным усилителем 9, подается в генератор 10. Частота последнего меняется в соответствии с заданной зависимостью: изменение вязкости, вызванное изменением температуры, — изменение времени оседания

1О взвешенных в суспензии частиц, Таким образом, время оседания анализируемых фракций постоянно корректируется текущим значением температуры суспензии, благодаря чему температурная погрешность дан15 ного устройства практически сведена к нулю.

Формула изобретения

Фотоэлектрическое устройство для исследования дисперсности частиц в жидкости, содер2О жащее оптическую систему с осветителем и фотоприемником, размещенными с обеих сторон кюветы с исследуемой жидкостью, и самописец, подключенный к выходу фотоприемника через усилитель, отличающееся тем, 25 что, с целью автоматизации записи при упрощении ее расшифровки и повышения точности, к пусковому механизму самописца подсоединена к регулируемому генератору тактовых импульсов с датчиком температуры жидкости

ЗО в цепи регулирования частоты тактовых импульсов.
