Реферат



() 491891

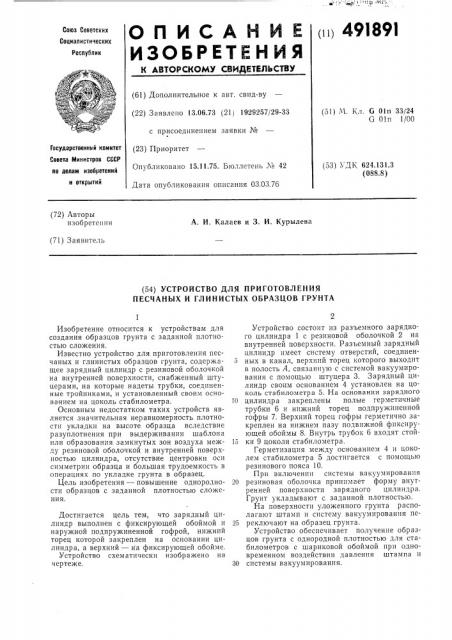

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.06.73 (21) 1929257/29-33 с присоединением заявки ЛЪ (23) Приоритет

Опубликовано 15.11,75. Бюллетень Ле 42

Дата опубликования описания 03.03.76 (51) М. Кл. б 01п 33/24

G 01п 1/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 624.131.3 (088.8) (72) Авторы изобретения

А. И. Калаев и 3, И. Курылева (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ

ПЕСЧАНЫХ И ГЛИНИСТЫХ ОБРАЗЦОВ ГРУНТА

Изобретение относится к устройствам для создания образцов грунта с заданной плотностью сложения.

Известно устройство для приготовления песчаных и глинистых образцов грунта, содержа- 5 щее зарядный цилиндр с резиновой оболочкой на внутренней поверхности, снабженный штуцерами, на которые надеты трубки, соединенные тройниками, и установленный своим основанием на цоколь стабилометра. 1О

Основным недостатком таких устройств является значительная неравномерность плотности укладки на высоте образца вследствие разуплотнения при выдерживании шаблона или образования замкнутых зон воздуха меж- 15 ду резиновой оболочкой и внутренней поверхностью цилиндра, отсутствие центровки оси симметрии образца и большая трудоемкость в операциях по укладке грунта в образец.

Цель изобретения — повышение однородно- 20 сти образцов с заданной плотностью сложения.

Достигается цель тем, что зарядный цилиндр выполнен с фиксирующей обоймой и 25 наружной подпружиненной гофрой, нижний торец которой закреплен на основании цилиндра, а верхний — на фиксирующей обойме.

Устройство схематически изображено на чертеже. 30

Устройство состоит из разъемного зарядного цилиндра 1 с резиновой оболочкой 2 на внутренней поверхности. Разъемный зарядный цилиндр имеет систему отверстий, соединенных в канал, верхний торец которого выходит в полость А, связанную с системой вакуумирования с помощью штуцера 3. Зарядный цилиндр своим основанием 4 установлен на цоколь стабилометра 5. На основании зарядного цилиндра закреплены полые герметичные трубки 6 и нижний торец подпружиненной гофры 7. Верхний торец гофры герметично закреплен на нижнем пазу подвижной фиксирующей обоймы 8. Внутрь трубок 6 входят стойки 9 цоколя стабилометра.

Герметизация между основанием 4 и цоколем стабилометра 5 достигается с помощью резинового пояса 10.

При включении системы вакуумировання резиновая оболочка принимает форму внутренней поверхности зарядного цилиндра.

Грунт укладывают с заданной плотностью.

На поверхности уложенного грунта располагают штамп и систему вакуумировання переключают на образец грунта.

Устройство обеспечивает получение образцов грунта с однородной плотностью для стабилометров с шариковой обоймой нри одновременном воздействии давления штампа и системы вакуумирования.

491891

Формула пзобрегенпя

C ( (1,1.; ( rl

10

Составитель М. Слинько

Текред E. Митрофанова 1(орректор М. Лейзерман

Редактор Э. Шибаева

Заказ 150)3 Изд. № 2013 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, >К-35, Раушскаи наб., д. 4!5

Т»»ограф»и, »р. Са»упова, 2

Устройство для приготовления песчаных и глинистых образцов грунта, содержащее зарядный цилиндр с резиновой оболочкой на внутренней поверхности, снабженный штуцерами, на которые надеты трубки, соединенные тройником, и установленный своим основ iliiiем на цоколь стабиломстр;„о i;i и ч а к> ц1 с <с я тем, что, с целью повышения однородности образцов с заданной плотностью сложения, зарядный цилиндр выполнен с фиксирующей обоймой и наружной подпружиненной гофрой. пи>кний торец которой закреплен на основании цилиндра, а верхний — на фиксирующей обойме.
