Реферат

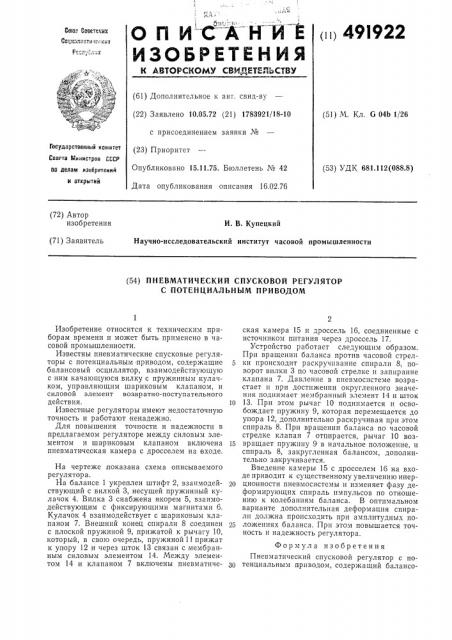

О П И4:АН И Е

ИЗОБРЕТЕНИЯ по 49I922

Соиз Советских

Ре--.- "-."т

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 10.05.72 (21) 1783921/18-10 с присоединением заявки Хе (51) М. Кл. 6 04b 1/26

Совета Министров СССР оо делам изобретений и открытиЙ (53) УДК 681.112(088.8) Опубликовано 15.11.75. Бюллетень N 42

Дата опубликования описания 16.02.76 (72) Автор изобретения

И. В. Купецкий

Научно-исследовательский институт часовой промышленности (71) Заявитель (54) ПНЕВМАТИЧЕСКИЙ СПУСКОВОЙ РЕГУЛЯТОР

С ПОТЕНЦИАЛЬНЫМ ПРИВОДОМ

ГосУдаРстеенный KGMHTPT (23) Приоритет

Изобретение относится к техническим приборам времени и может быть применено в часовой промышленности.

Известны пневматические спусковые регуляторы с потенциальным приводом, содержащие балансовый осциллятор, взаимодействующую с ним качающуюся вилку с пружинным кулачком, управляющим шариковым клапаном, и силовой элемент возвратно-поступательного действия.

Известные регуляторы имеют недостаточную точность и работают ненадежно.

Для повышения точности и надежности в предлагаемом регуляторе между силовым элементом и шариковым клапаном включена пневматическая камера с дросселем на входе.

На чертеже, показана схема описываемого регулятора.

На балансе 1 укреплен штифт 2, взаимодействующий с вилкой 3, несущей пружинный кулачок 4. Вилка 3 снабжена якорем 5, взаимодействующим с фиксирующими магнитами 6.

Кулачок 4 взаимодействует с шариковым клапаном 7. Внешний конец спирали 8 соединен с плоской пружиной 9, прижатой к рычагу 10, который, в свою очередь, пружиной 11 прижат к упору 12 и через шток 13 связан с мембранным силовым элементом 14. Между элементом 14 и клапаном 7 включены пневматическая камера 15 и дроссель 16, соединенные с источником питания через дроссель 17.

Устройство работает следующим образом.

При вращении баланса против часовой стрелки происходит раскручивание спирали 8, поворот вилки 3 по часовой стрелке и запирание клапана 7. Давление в пневмоспстеме возрастает и при достижении округленного значения поднимает мембранный элемент 14 и шток

10 13. При этом рычаг 10 поднимается и освобождает пружину 9, которая перемещается до упора 12, дополнительно раскручивая при этом спираль 8. При вращении баланса по часовой стрелке клапан 7 отпирается, рычаг 10 воз15 вращает пружину 9 в начальное положение, и спираль 8, закругленная балансом, дополнительно закручивается.

Введение камеры 15 с дросселем 16 на входе приводит к существенному увеличению инер20 ционности пневмоспстемы и изменяет фазу деформирующих спираль импульсов по отношению к колебаниям баланса. В оптимальном варианте дополнительная деформация спирали должна происходить при амплитудных по25 ложениях баланса. При этом повышается точность и надежность регулятора.

Формула изобретения

Пневматический спусковой регулятор с потенциальным приводом, содержащий балансо491922

1б

Составитель В. Денисов

Техред Е. Митрофанова

Корректор А. Дзесова

Редактор С. Хейфиц

Заказ 110/18 Изд. № 1971 Тираж 529 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вый осциллятор, взаимодействующую с ним качающуюся вилку с пружинным кулачком, управляющим шариковым клапаном, и силовой элемент возвратно-поступательного действия, отличающийся тем, что, с целью повышения точности и надежности, между силовым элементом и шариковым клапаном включена пневматическая камера с дросселем на входе, 5
