Реферат

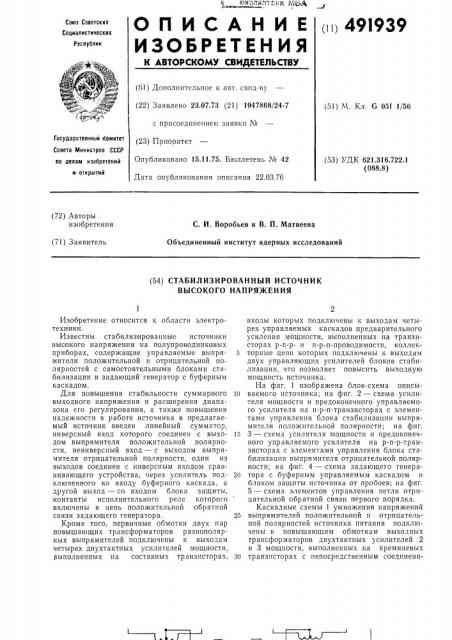

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 49!939

Союз Советских

Социалистических

Реслуолик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.07.73 (21) 1947868/24-7 с присоединением заявки № (51) М. Кл, G 05f 1/56

Совета Министров СССР ло делам изобретении и открытий

Опубликовано 15.11.75. Бюллетень № 42

Дата опубликования описания 22.03.76 (53) УДК 621.316.722.1 (088.8) (72) Авторы изобретения

С. И. Воробьев и В. П. Матвеева

Объединенный институт ядерных исследований (71) Заявитель (54) СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК

ВЫСОКОГО НАПРЯЖЕНИЯ

ГосУдаРствениый Комитет (23) гтриоритет

Изобретение относится к области электротехники.

Известны стабилизированные источники высокого напряжения на полупроводниковых приборах, содержащие управляемые выпрямители положительной и отрицательной полярностей с самостоятельными блоками стабилизации и задающий генератор с буферным каскадом.

Для повышения стабильности суммарного выходного напряжения и расширения диапазона его регулирования, а также повышения надежности в работе источника в горедлагаемый источник введен линейный сумматор, инверсный вход которого соединен с выходом выпрямителя положительной полярности, неинверсиый вход — с выходом выпрямителя отрицательной полярности, один из выходов соединен с инверсным входом сравнивающего устройства, через усилитель подключенного ко входу буферного каскада, а другой выход — со входом блока защиты, контакты исполнительного реле которого включены в цепь положительной обратной связи задающего генератора.

Кроме того, первичные обмотки двух пар повышающих трансформаторов разнополярных выпрямителей подключены к выходам четырех двухтактных усилителей мощности, выполненных на составных транзисторах, входы которых подключены к выходам четырех управляемых каскадов предварительного усиления мощности, выполненных на транзисторах р-п-р- и п-р-п-проводимости, коллек5 торные цепи которых подключены к выходам двух управляющих усилителей блоков стабилизации, что позволяет повысить выходную мощность источника.

На фиг. 1 изображена блок-схема описы10 ваемого источника; на фиг. 2 — схема усилителя мощности и предоконечного управляемого усилителя на п-р-п-транзисторах с элементами управления блока стабилизации выпрямителя положительной полярности; на фиг.

15 3 — схема усилителя мощности и предоконечного управляемого усилителя на р-п-р-транзисторах с элементами управления блока стабилизации выпрямителя отрицательной полярности; на фиг. 4 — схема задающего генера20 тора с буферным управляемым каскадом и блоком защиты источника от пробоев; на фиг.

5 — схема элементов управления петли отрицательной обратной связи первого порядка.

Каскадные схемы 1 умножения напряжений

25 выпрямителей положительной и отрицательной полярностей источника питания подключены к повышающим обмоткам выходных трансформаторов двухтактных усилителей 2 и 3 мощности, выполненных на кремниевых

30 транзисторах с непосредственным соединенил Е1у

Составитель В. Широков

Тскред Е. Митрофанова

Редактор А. Пейсоченко

Корректор М, Лейзерман

Типография, пр. Сапунова, 2

Заказ 107/13 Изд. М 1963 Тираж 869 Подписное

ЦНИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35. Раушская наб, д. 4/5

1; Гофф

1 о

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

tIIt 493940

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.09.74 (21) 2060648/24-7 с присоединением заявки № (23) Приоритет

Опубликовано 15.11.75. Бюллетень № 42 (51) М. Кл. G 05f 1, 58

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (о ) ЪДК 621.316. 22.1 (088.8) Дата опубликования описания 22.03.76 (72) Авторы изобретения

С. В, Левинзон и В. В. Абраменкова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ И КОНТРОЛЯ

УРОВНЯ ТОКА ИСТОЧНИКА ПИТАНИЯ

Изобретение относится к области радио- 11 электротехники, автоматики и измерительной техники.

Известно устройство для защиты и контроля уровня тока источника питания, содержащее исполнительный орган, орган сравнения, датчик контролируемых параметров, основной и Jlополнителbtlûé источники питания.

Для упрощения схемы устройства и обеспечения защиты источника питания при перегрузках и коротких замыканиях в предлагае мом устройстве орган сравнения выполнен на двух ключевых усилителях, датчик, включенный последовательно с цепью нагрузки, подключен одним полюсом к резистору регулировки порога увеличения тока и разделительному стабилитрону, другим к резистору регулировки порога уменьшения тока и отрицательному полюсу дополнительного источника напряжения, положительный полюс которого подключен к резисторам сигнала увеличения и уменьшения тока, а выходы ключевых усилителей подключены к исполнительному органу и устройству контроля и сигнализации, которые включены последовательно с основным источником питания и параллельно дополнительному.

На чертеже дана принципиальная схема описываемого устройства.

Устройство содержит источник 1 питания постоянного тока, датчик 2, орган 3 cpBBII0ния, исполнительный орган 4, устройство 5 контроля и сигнализации, транзистор 6 ключа увели11ения тока, диод 7 запирающего сме5 щения, резистор 8 питания смещения, резистор 9 сигнала увеличения тока, резистор 10 регулировки порога увеличения тока, транзисторы 11 и 12 ключа уменьшения тока, разделительные стабилитроны (или стабисторы) 13

10 и 14, резистор 15 регулировки порога уменьшения тока, резистор 16 сигнала уменьшения тока, резистор 17 смещения и диод 18 запирающего смещения.

U,,- и U„,,- — входное и выходное напряже15 ния основного источника; U, — дополнительный источник напряжения.

Устройство работает следующим образом.

В нормальном режиме работы источника 1 питания, т. е. при потреблении нагрузкой тоt0 ка в пределах нормы, разделительный стабилитрон 14 работает в режиме стабилизации напряжения, транзистор 11 открыт, а разделительный стабилитрон 13 представляет собой диод, включенный в обратном направле25 нии. Вследствие этого ток в базу транзистора

12 ключа уменьшения тока не поступает и транзистор закрыт смещением на диоде 18 через резистор 17. В цепи резистора 16 сигнала уменьшения тока ток также отсутствует, 30 на устройство 5 контроля и сигнализации и

491940

Формула изобретения.»:> мх

J)

Л е

3 !

4Л ((> .. 1! и с!. . L. Г Ч)З;i ::ева
