и 1 491942

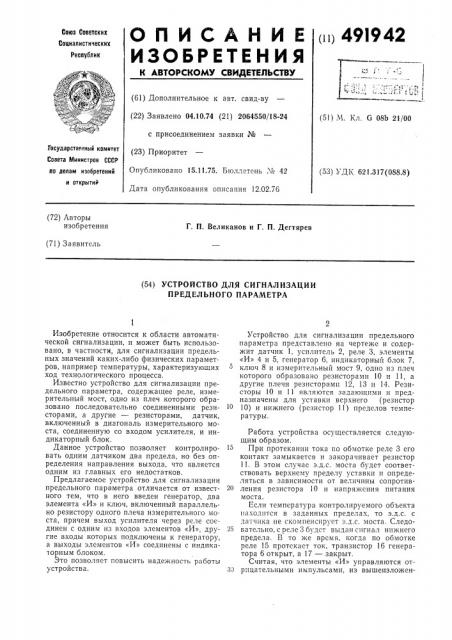

ОПИСАНИЕ

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.10.74 (21) 2064550/18-24 с присоединением заявки № (23) Приоритет

Опубликовано 15.11.75. Бюллетень Хо 42

Дата опубликования описания 12.02.76 (51) М. Кл. G 08Ь 21/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.317(088.8) (72) Авторы изобретения

Г. П. Великанов и Г. П. Дегтярев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ

ПРЕДЕЛЬНОГО ПАРАМЕТРА

Изобретение относится к области автоматической сигнализации, и может быть использовано, в частности, для сигнализации предельных значений каких-либо физических параметров, например температуры, характеризующих ход технологического процесса.

Известно устройство для сигнализации предельного параметра, содержащее реле, измерительный мост, одно из плеч которого образовано последовательно соединенными резисторами, а другие — резисторами, датчик, включенный в диагональ измерительного моста, соединенную со входом усилителя, и индикаторный блок.

Данное устройство позволяет контролировать одним датчиком два предела, но без определения направления выхода, что является одним из главных его недостатков.

Предлагаемое устройство для сигнализации предельного параметра отличается от известного тем, что в него введен генератор, два элемента «И» и ключ, включенный параллельно резистору одного плеча измерительного моста, причем выход усилителя через реле соединен с одним из входов элементов «И», другие входы которых подключены к генератору, а выходы элементов «И» соединены с индикаторным блоком.

Это позволяет повысить надежность работы устройства.

Устройство для сигнализации предельного параметра представлено на чертеже и содержит датчик 1, усилитель 2, реле 3, элементы

«И» 4 и 5, генератор 6, индикаторный блок 7, ключ 8 и измерительный мост 9, одно из плеч которого образовано резисторами 10 и 11, а другие плечи резисторами 12, 13 и 14. Резисторы 10 и 11 являются задающими и предназначены для уставки верхнего (резистор

10) и нижнего (резистор 11) пределов температуры.

Работа устройства осуществляется следующим образом.

15 При протекании тока по обмотке реле 3 его контакт замыкается и закорачивает резистор

11. В этом случае э.д.с. моста будет соответствовать верхнему пределу уставки и определяться в зависимости от величины сопротив20 ления резистора 10 и напряжения питания моста.

Если температура контролируемого объекта находится в заданных пределах, то э.д.с. с датчика не скомпенсирует э.д.с. моста. Следо25 вательно, с реле 3 будет выдан сигнал нижнего предела. В то же время, когда по обмотке реле 15 протекает ток, транзистор 16 генератора 6 открыт, а 17 — закрыт.

Считая, что элементы «И» управляются от33 рпцательными импульсами, из вышеизложен491942

Формула изобретения

Составитель Л. Шарова

Техред Е. Митрофанова

Корректоры: T. Миронова и А. Степанова

Редактор Б. Капкина

Заказ 88r8 Изд. № 1986 Тираж 674 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ного следует, что в данном случае очевидно отсутствие совпадения сигналов.

В следующий полупериод, когда транзистор 16 закрыт, а 17 — открыт, реле 15 разомкнет свой контакт. При этом э.д.с. моста уменьшится до величины, определяемой суммарным значением сопротивления резисторов

10, 11. Такая величина э.д.с. моста будет соответствовать нижнему пределу уставки.

Поскольку температура контролируемого объекта находится .в заданных пределах, то э.д.с. датчика превысит э.д.с. моста.

Следовательно, с реле 3 будет выдан сигнал верхнего предела. Сигнал же с генератора 6 поступает на вход элемента «И» 5, т. е. в данном случае также отсутствует совпадение.

Если же температура объекта превысит заданное значение, то в момент замыкания контакта реле 15 э.д.с. датчика в состояниискомпенсировать э.д.с. моста, и в этом случае с реле 3 будет выдан сигнал по верхнему пределу. В данном случае произойдет совпадение сигналов на элементе «И» 4 и будет выдан сигнал «авария».

Аналогичная картина будет наблюдаться при снижении температуры ниже заданного значения (случай короткого замыкания или обрыв) с той лишь разницей, что совпадение сигналов произойдет по элементу «И» 5.

Устройство для сигнализации предельного

10 параметра, содержащее реле, измерительный мост, одно из плеч которого образовано последовательно соединенными резисторами, а другие — резисторами, датчик, включенный в диагональ измерительного моста, соединен15 ную со входом усилителя, и индикаторный блок, отличающееся тем, что, с целью повышения надежности работы устройства, в него введен генератор, два элемента «И» и ключ, включенный параллельно резистору од20 ного плеча измерительного моста, причем выход усилителя через реле соединен с одним из входов элементов «И», другие входы которых подключены к генератору, а выходы элементов

«И» соединены с индикаторным блоком.
