Реферат

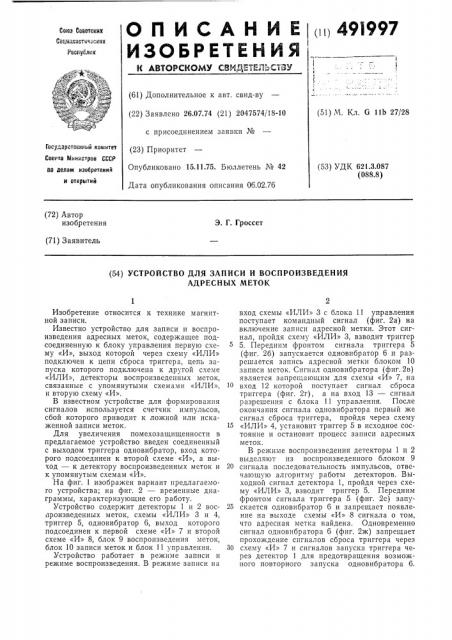

ОП КСАН И Еiпц491997

Союз Советских

Сокиалисткчаских

Реслублки

ИЗОБРЕТЕН И Я, К АВТОРСКОМУ CBN.-" ЕТЕЛЬ ЛЗУ

1 (61) Дополнительное к авт. свид-ву (22) Заявлено 26.07.74 (21) 2047574/18-10 (51) М. Кл. G 11Ь 27/28 с присоединением заявки М

Государственный комитет

Совета Министров СССР ао делам изобретений и открытий (23) Приоритет

Опубликовано 15.11.75. Бюллетень Кв 42

Дата опубликования описания 06.02.76 (53) УДК 621.3.087 (088.8) (72) Автор изобретения

Э. Г. Гроссет (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАПИСИ И ВОСПРОИЗВЕДЕНИЯ

АДРЕСНЫХ МЕТОК

Изобретение относится к технике магнитной записи.

Известно устройство для записи и воспроизведения адресных меток, содержащее подсоединенную к блоку управления первую схему «И», выход которой через схему «ИЛИ» подключен к цепи сброса триггера, цепь запуска которого подключена к другой схеме

«ИЛИ», детекторы воспроизведенных меток, связанные с упомянутыми схемами «ИЛИ», и вторую схему «И».

В известном устройстве для формирования сигналов используется счетчик импульсов, сбой которого приводит к ложной или искаженной записи меток.

Для увеличения помехозащищенности в предлагаемое устройство введен соединенный с выходом триггера одновибратор, вход которого подсоединен к второй схеме «И», а выход — к детектору воспроизведенных меток и к упомянутым схемам «И».

На фиг. 1 изображен вариант предлагаемого устройства; на фиг. 2 — временные диаграммы, характеризующие его работу.

Устройство содержит детекторы 1 и 2 воспроизведенных меток, схемы «ИЛИ» 3 и 4, триггер 5, одновибратор 6, выход которого подсоединен к первой схеме «И» 7 и второй схеме «И» 8, блок 9 воспроизведения меток, блок 10 записи меток и блок 11 управления.

Устройство работает в режиме записи и режиме воспроизведения. В режиме записи на вход схемы «ИЛИ» 3 с блока 11 управления поступает командный сигнал (фиг. 2а) на включение записи адресной метки. Этот сигнал, пройдя схему «ИЛИ» 3, взводит триггер

5. Передним фронтом сигнала триггера 5 (фиг. 2б) запускается одновибратор 6 и разрешается запись адресной метки блоком 10 записи меток. Сигнал одновибратора (фиг. 2в) является запрещающим для схемы «И» 7, на вход 12 которой поступает сигнал сброса триггера (фиг. 2г), а на вход 13 — сигнал разрешения с блока 11 управления, После окончания сигнала одновибратора первый же сигнал сброса триггера, пройдя через схему

«ИЛИ» 4, установит триггер 5 в исходное состояние и остановит процесс записи адресных меток.

В режиме воспроизведения детекторы 1 и 2 выделяют из воспроизведенного блоком 9

2О сигнала последовательность импульсов, отвечающую алгоритму работы детекторов. Выходной сигнал детектора 1, пройдя через схему «ИЛИ» 3, взводит триггер 5. Передним фронтом сигнала триггера 5 (фиг. 2е) запу25 скается одновибратор 6 и запрещает появление на выходе схемы «И» 8 сигнала о том, что адресная метка найдена. Одновременно сигнал одновибратора 6 (фиг. 2ж) запрещает прохождение сигналов сброса триггера через

30 схему «И» 7 и сигналов запуска триггера через детектор 1 для предотвращения возможного повторного запуска одновибратора 6.

491997

Формула изобретения

Фиг 1 е ,уг

Составитель Г. Загубный

Редактор С. Хейфиц Техред Е. Митрофанова Корректор Е. Рожкова

Заказ 94j!4 Изд. № 1973 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, >l(-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2

При поступлении на входдетектора2импульсной последовательности, не соответствующей сигналу адресной метки, детектор 2 через схему «ИЛИ» 4 сбрасывает триггер 5. Если после окончании сигнала одновибратора 6 триггер 5 окажется взведенным, то схема «И» 8 даст сигнал в блок 11 управления о том, что адресная метка найдена.

Устройство для записи и воспроизведения адресных меток, еодержащее подсоединенную к блоку управления первую схему «И», выход которой через схему «ИЛИ» подключен к цепи сброса триггера, цепь запуска которого подключена к другой схеме «ИЛИ», детекторы воспроизведенных меток, связанные с упомянутами схемами «ИЛИ», и вторую схему

«И», отл ич а ющееся тем, что, с целью увеличения помехоустойчивости устройства, в него введен соединенный с выходом триггера одновибратор, вход которого подсоединен к второй схеме «И», а выход — к детектору воспроизведенных меток и к упомянутым схемам «И».
