Устройство для подачи инертного газа на электроды при горячей штамповке оболочек электровакуумных приборов
Патент 492012
Авторы
Классы МПК
Устройство для подачи инертного газа на электроды при горячей штамповке оболочек электровакуумных приборов
Иллюстрации
Реферат

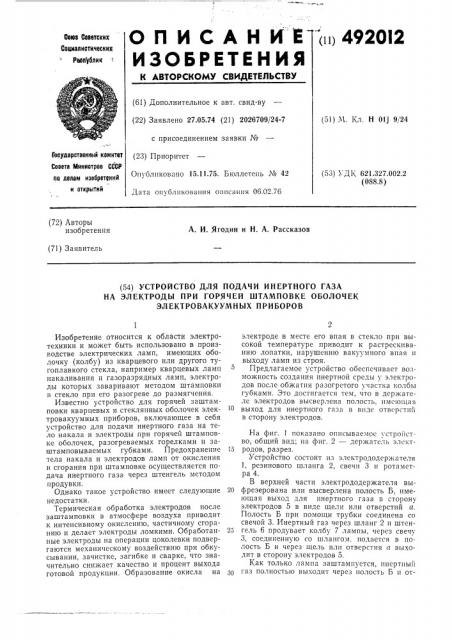

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ <п 4920l2
Оово Советских
Социалистических
Рвов облик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.05.74 (21) 2026709/24-7 с присоединением заявки № (51) М. Кл. Н Olj 9/24
Государственный комитет
Совета Миииотров СССР лв делам изобретений и открытий (23) Приоритет
Опубликовано 15.11.75. Бюллетень № 42 (53) УДК 621.327.002,2 (088.8) Дата опубликования описания 06.02.76 (72) Авторы изобретения
А. И. Ягодин и Н. А. Рассказов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ИНЕРТНОГО ГАЗА
HA ЭЛЕКТРОДЫ ПРИ ГОРЯЧЕЙ ШТАМПОВКЕ ОБОЛОЧЕК
ЭЛЕКТРОВАКУУМНЫХ ПРИБОРОВ
Изобретение относится к области электротехники и может быть использовано в производстве электрических ламп, имеющих оболочку (колбу) из кварцевого или другого тугоплавкого стекла, например кварцевых ламп накаливания и газоразрядных ламп, электроды которых заваривают методом штамповки в стекло при его разогреве до размягчения.
Известно устройство для горячей заштамповки кварцевых и стеклянных оболочек электровакуумных приборов, включающее в себя устройство для подачи инертного газа на тело накала и электроды при горячей штамповке оболочек, разогреваемых горелками и заштамповываемых губками. Предохранение тела накала и электродов ламп от окисления и сгорания при штамповке осуществляется подача инертного газа через штенгель методом продувки.
Однако такое устройство имеет следующие недостатки.
Термическая обработка электродов после заштамповки в атмосфере воздуха приводит к интенсивному окислению, частичному сгоранию и делает электроды ломкими. Обработанные электроды на операции цоколевки подвергаются механическому воздействию при обкусывании, зачистке, загибке и сварке, что значительно снижает качество и процент выхода готовой продукции. Образование окисла на электроде в месте его впая в стекло при высокой температуре приводит к растрескиванию лопатки, нарушению вакуумного впая и выходу ламп из строя.
Предлагаемое устройство обеспс швает возможность создания инертной среды у электродов после обжатия разогретого участка колбы губками. Это достигается тем, что в держателе электродов высверлена полость, имсющая выход для инертного газа в виде отверстий в сторону электродов.
На фиг. 1 показано описываемое устройство, общий вид; на фиг. 2 — держатель элект15 родов, разрез.
Устройство состоит из электрододержателя
1, резинового шланга 2, свечи 3 и ротаметра 4.
В верхней части электрододержателя вы20 фрезерована или высверлена полость Б, имеющая выход для инертного газа в сторону электродов 5 в виде щели или отверстий а.
Полость Б при помощи трубки соединена со свечой 3. Инертный газ через шланг 2 и штен25 гель 6 продувает колбу 7 лампы, через свечу
3, соединенную со шлангом, подается в полость Б и через щель или отверстия а в подит в сторону электродов 5.
Как только лампа заштампуется, инертный газ полностью выходит через полость Б и от492012
Фиг. 1 верстия а в сторону электродов и вторичный разогрев лопатки, производимый для снятия напряжений в стекле, происходит в инертной среде, которая предохраняет электроды от окисления и сгорания.
Таким образом, предлагаемое устройство предохраняет электроды от окисления и сгорания, что способствует уменьшению брака на
or ерациях штамповки и цоколевки и повышает качество изготовляемых ламп. Инертный газ, ранее терявшийся через свечу, после заштамповки выполняет роль защитной среды за счет того, что выход свечи соединен с полостью держателя электродов.
Формула изобретения
Устройство для подачи инертного газа на электроды при горячей штамповке оболочек электровакуумных приборов, разогреваемых горелкой и заштамповываемых губками, обеспечивающее поступление инертного газа через штенгель лампы, отличающееся тем, что, с целью создания инертной среды у электродов после обжатия разогретого участка колбы губками, в держателе электродов высверлена полость, имеющая выход для инертного газа в виде отверстий в сторону электродов.
