Реферат



- «AQ

„„ .б . nот н

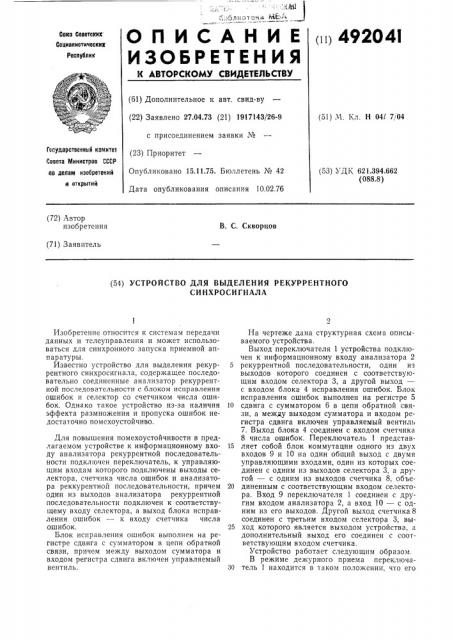

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ («) 49204I

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.04.73 (21) 1917143/26-9 с присоединением заявки № (23) Приоритет

Опубликовано 15.11.75. Бюллетень № 42

Дата опубликования описания 10.02.76 (51) Ч. Кл. Н 04l 7/04

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий (53) УДК 621.394.662 (088.8) (72) Автор изобретения

В. С. Скворцов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ РЕКУРРЕНТНОГО

СИ НХРОСИ ГНАЛА

Изобретение относится к системам передачи данных и телеуправления и может использоваться для синхронного запуска приемной аппаратуры.

Известно устройство для выделения рекуррентного синхросигнала, содержащее последовательно соединенные анализатор рекуррентной последовательности с блоком исправления ошибок и селектор со счетчиком числа ошибок. Однако такое устройство из-за наличия эффекта размножения и пропуска ошибок недостаточно помехоустойчиво.

Для повышения помехоустойчивости в предлагаемом устройстве к информационному входу анализатора рекуррентной последовательности подключен переключатель, к управляющим входам которого подключены выходы селектора, счетчика числа ошибок и анализатора реккурентной последовательности, причем один из выходов анализатора рекуррентной последовательности подключен к соответствущему входу селектора, а выход блока исправления ошибок — к входу счетчика числа ошибок.

Блок исправления ошибок выполнен на регистре сдвига с сумматором в цепи обратной связи, причем между выходом сумматора и входом регистра сдвига включен управляемый вентиль.

На чертеже дана структурная схема описываемого устройства.

Выход переключателя 1 устройства подключен к информационному входу анализатора 2

5 рекуррентной последовательности, один из выходов которого соединен с соответствующим входом селектора 3, а другой выход— с входом блока 4 исправления ошибок. Блок исправления ошибок выполнен на регистре 5

10 сдвига с сумматором 6 в цепи обратной связи, а между выходом сумматора и входом регистра сдвига включен управляемый вентиль

7. Выход блока 4 соединен с входом счетчика

8 числа ошибок. Переключатель 1 представ15 ляет собой блок коммутации одного из двух входов 9 и 10 на один общий выход с двумя управляющими входами, один из которых соединен с одним из выходов селектора 3, а другой — с одним из выходов счетчика 8, объе20 диненным с соответствующим входом селектора. Вход 9 переключателя 1 соединен с другим входом анализатора 2, а вход 10 — с одним из его выходов. Другой выход счетчика 8 соединен с третьим входом селектора 3, вы25 ход которого является выходом устройства, а дополнительный выход его соединен с соответствующим входом счетчика.

Устройство работает следующим образом.

В режиме дежурного приема переключа30 тель 1 находится в таком положении, что его

492041 вход 9 подключен к информационному входу анализатора 2 и двоичные знаки принимаемой последовательности поступают одновременно на оба входа анализатора 2, представляющего собой цифровой фильтр, в котором по символам, записанным в соответствии с поступающей двоичной последовательностью, формируются по рекуррентному закону контрольные бинарные знаки и производится сравнение принимаемых и контрольных знаков. При возникновении в принимаемом синхросигналс ошибки в результате его сравнения с контрольным сигналом анализатором 2 в блок 4 исправления ошибок выдается импульс, который через управляемый вентиль 7 поступает на запись в регистр 5 и в счетчик 8.

В процессе синхронного продвижения ошибочного разряда в анализаторе 2 (по его собственному регистру, не показанному на черте>ке) и вызванной им единицы по регистру

5 на разные входы вентиля 7 с анализатора

2 и сумматора 6 одновременно подаются «0» или «1», что обеспечивает запрет выдачи в счетчик 8 ложных импульсов несовпадения.

В зависимости от того подается или не подается импульс в счетчик 8, единица, записанная в нем, смещается в обратном или прямом направлении или не смещается при отсутствии импульса на выходе блока 4 исправления ошибки. Таким образом, в счетчике 8 происходит «блуждание» единицы и обеспечивается

его асимметрия, что позволяет в режиме дежурного приема уменьшить вероятность ложного срабатывания его в прямом направлении. импульс с левого плеча, соответствующего прямому направлению счетчика 8, переводит переключатель 1 в другое состояние и запускает селектор 3. При этом происходит вскрытие выхода селектора 3, а анализатор 2 переходит в режим автономного формирования последующей части рекуррентпого синхросигпала. В момент считывания с анализатора 2 комбинации конца синхросигнала селектор 3 выдает на выход импульс фазового пуска (ФП) и переводит переключатель 1 в исходный режим дежурного приема.

Для уменьшения вероятности ложного набора синхросигнала из шумов правый выход счетчика 8, соответствующий обратному продвижению единицы, включен в цепь установки устройства в режим дежурного режима.

И 1;роме того, при записи в анализаторе 2 одних пулей, что мо>кет быть вызвано, например, обрывом связи, с селектора 3 на соответствующий вход счетчика 8 поступают импульсы, предотвращающие его срабатывание в

15 прямом направлении и ложный перевод устройства в режим автономной работы.

Формула изобретения

20 1. Устройство для выделения рекуррентного синхросигнала, содержащее последовательно соединенные анализатор рекуррентной последовательности с блоком исправления ошибок и селектор со счетчиком числа ошибок, о т л и25 ч а ю щ ее с я тем, что, с целью повышения помехоустойчивости, к информационному входу анализатора рекуррентной последовательности подключен переключатель, к управляющим входам которого подключены выходы се50 лектора, счетчика числа ошибок и анализатора рекуррентной последовательности, причем один из выходов анализатора рекуррентной последовательности подключен к соответствующему входу селектора, а выход блока ис35 правления ошибок — к входу счетчика числа ошибок.

2. Устройство по п. 1, отлич а ющее ся тем, что блок исправления ошибок выполнен па регистре сдвига с сумматором в цепи об-!о ратной связи, причем между выходом сумматора и входом регистра сдвига включен управляемый вентиль.

492043!

I I

Х !

L1
