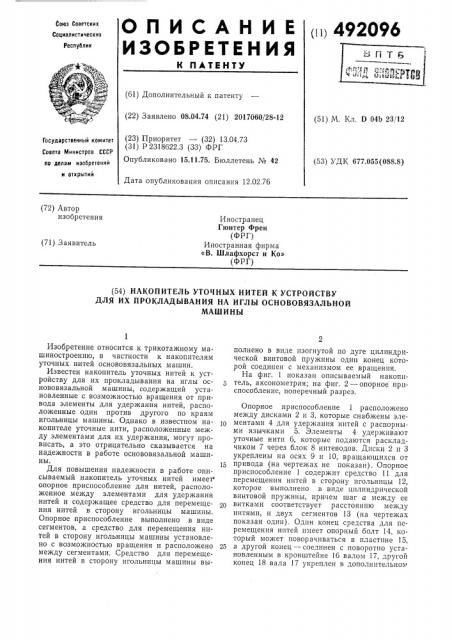

О П И С A Н И Е (ii) 492096

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

H ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 08.04.74 (21) 2017060/28-12 (51) М. Кл. D 04b 23 12 (23) Приоритет — (32) 13.04.73 (31) Р2318622.3 (33) ФРГ

Опубликовано 15.11.75. Бюллетень № 42

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 677.055(088.8) Дата опубликования описания 12.02.76 (72) Автор изобретения

Иностранец

Гюнтер Френ (ФРГ) Иностранная фирма

«В. Шлафхорст и Ко» (ФРГ) (71) Заявитель (54) НАКОПИТЕЛЬ УТОЧНЫХ НИТЕЙ К УСТРОЙСТВУ

ДЛЯ ИХ ПРОКЛАДЫВАНИЯ НА ИГЛЫ ОСНОВОВЯЗАЛЬНОЙ

МАШИНЫ

Изобретение относится к трикотажному машиностроению, в частности к накопителям уточных нитей основовязальных машин.

Известен накопитель уточных нитей к устройству для их прокладывания на иглы основовязальной машины, содержащий установленные с возможностью вращения от привода элементы для удержания нитей, расположенные один против другого по краям игольницы машины. Однако в известном накопителе уточные нити, расположенные между элементами для их удержания, могут провисать, а это отрицательно сказывается на надежности в работе основовязальной машины.

Для повышения надежности в работе описываемый накопитель уточных нитей имеет опорное приспособление для нитей, расположенное между элементами для удержания нитей и содержащее средство для перемещения нитей в сторону игольницы машины.

Опорное приспособление выполнено в виде сегментов, а средство для перемещения нитей в сторону игольницы машины установлено с возможностью вращения и расположено между сегментами. Средство для перемещения нитей в сторону игольницы машины выполнено в виде изогнутой по дуге цилиндрической винтовой пружины один конец которой соединен с механизмом ее вращения.

На фиг. 1 показан описываемый накопитель, аксонометрия; на фиг. 2 — опорное приспособление, поперечный разрез.

Опорное приспособление 1 расположено между дисками 2 и 3, которые снабжены эле1ð ментами 4 для удержания нитей с распорными язычками 5. Элементы 4 удерживают уточные нити 6, которые подаются раскладчиком 7 через блок 8 нитеводов. Диски 2 и 3 укреплены на осях 9 и 10, вращающихся от

15 привода (на чертежах не показан). Опорное приспособление 1 содержит средство 11 для перемещения нитей в сторону игольницы 12, которое выполнено в виде цилиндрической винтовой пружины, причем шаг а между ее витками соответствует расстоянию между нитями, и двух сегментов 13 (на чертежах показан один). Один конец средства для перемещения нитей имеет опорный болт 14, который может поворачиваться в пластине 15, 25 а другой конец — соединен с поворотно установленным в кронштейне 16 валом 17, другой конец 18 вала 17 укреплен в дополнительнов

492096 кронштейне 19. При помощи конических зубчатых колес 20 и 21 вал 17 может вращаться (направление вращения показано на фиг. 2 стрелкой А). Для осуществления синхронного вращения коническое зубчатое колесо крепится на валу 22, который в свою очередь вращается от главного вала машины (на чертежах не показан).

Раскладчик 7 совершает возвратно-поступательное движение и при помощи блока 8 lo нитеводов распределяет уточные нити 6 между элементами 4 для их удержания, которые вращаются вместе с дисками 2 и 3 в сторону игольницы 12. При этом уточные нити попадают на сегменты 13, имеющие контуры, 15 соответствующие кривой подачи нитей элементами 4. При движении уточных нитей б по контуру сегментов 13 они захватываются средством 11, которое при вращении перемещает уточные нити синхронно с вращением 20 дисков 2 и 3 в направлении стрелки Б (см. фиг. 2). При этом перемещении уточные нити б постоянно поддерживаются, что устраняет их провисание и способствует надежному прокладыванию между основными нитями. 25

Формула изобретения

1. Накопитель уточных нитей к устройству для их прокладывания на иглы основовязальной машины, содержащий установленные с возможностью вращения от привода элементы для удержания нитей, расположенные один против другого по краям игольницы машины, отличающийся тем, что, с целью повышения надежности в работе, он имеет опорное приспособление для нитей, расположенное между элементами для удержания нитей и содержащее средство для перемещения нитей в сторону игольницы машины.

2. Накопитель по п. 1, о тл и ч а ю щийс я тем, что опорное приспособление для нитей выполнено в виде сегментов, а средство для перемещения нитей в сторону игольницы машины установлено с возможностью вращения и расположено между сегментами.

3. Накопитель по пп. 1 и 2, отличаюшийся тем, что средство для перемещения нитей в сторону игольницы машины выполнено в виде изогнутой по дуге цилиндрической винтовой пружины, один конец которой соединен с механизмом ее вращения.
