Реферат

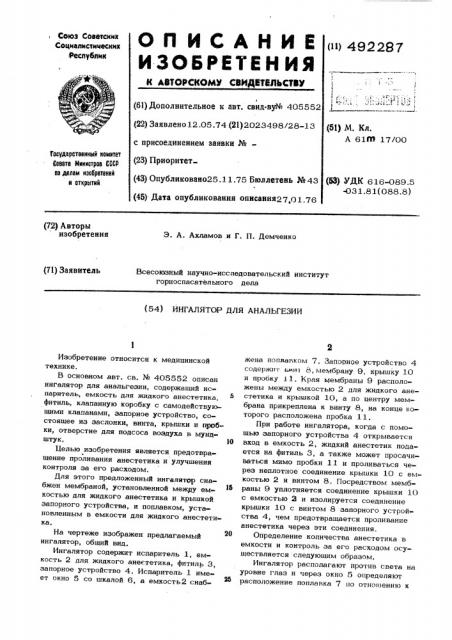

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

Н АЗТОРСКОМУ СВИДВ е ВЛЬСТВМ

Союз Советских

Социалмстммескмх

Уеспублнк (») 492287

1 ,t

3 (61)Дополнительное к авт. свид-ву№ 405552 (22) Заявлено 12.05.74 (21) 2023498/28-13 с присоединением заявки №вЂ” (23) Приоритет (51) М. Кл.

А 61СА 17/00

Гасударственный намнтет

Савета Мнннстраа СССР аа делам аэабретеннй н атнрытнй (43) Опубликовано25.11.75 БюллЕтЕвь №43 (53) УДК 616-089.5

-03 1.8 1 (088. 8) (45)- Дата опубликования описания2 7,01. 76 (72) Авторы изобретения

3. А. Ахламов и Г. П. Демченко (71) Заявитель

Всесоюзный научно-исследовательский институт горноспасательного дела (54) ИНГАЛЯТОР ДЛЯ АНАЛЬГЕЗИИ

Изобретение относится к медицинской технике.

В основном авт. св. ¹ 405552 описан ингалятор для анальгеэии, содержащий испаритель, емкость для жидкого анестетика, фитиль, клапанную коробку с самодействующими клапанами, запорное устройство, состоящее из заслонки, винта, крышки и пробки, отверстие для подсоса воздуха в мундштук.

Целью изобретения является предотвращение проливания анестетика и улучшения контроля за его расходом.

Для этого предложенный ингалятор снабжен мембраной, установленной между емкостью для жидкого анестетика и крышкой запорного устройства, и поплавком, установленным в емкости для жидкого анестетика.

На чертеже изображен предлагаемый ингалятор, общий вид.

Ингалятор содержит испаритель 1, емкость 2 для жидкого анестетика, фитиль 3, запорное устройство 4. Испаритель 1 имеет окно 5 со шкалой 6, а емкость2 снабжена поплавком 7. 3аподное устройство 4 содержит ьин1 8, мембрану 9, крышку 10 и пробку 11. Края мембраны 9 расположены между емкостью 2 для жидкого анестетика и крышкой 10, а по центру мембрана прикреплена к винту 8, на конце которого расположена пробка 11.

При работе ингалятора, когда с помощью запорного устройства 4 открывается вход в емкость 2, жидкий анестетик подается на фитиль 3, а также может просачиваться мимо пробки 11 и проливаться через неплотное соединение крышки 10 с емкостью 2 и винтом 8. Посредством мембраны 9 уплотняется соединение крышки 10 с емкостью 2 и изолируется соединение крышки 10 с винтом 8 запорного устройства 4, чем предотвращается проливание анестетика через эти соединения.

Определение количества анестетика в емкости и контроль эа его расходом осуществляется следующим образом.

Ингалятор располагают против света на уровне глаз и через окно 5 определяют расположение поплавка 7 по отношению к

492287

Составитель Л. Соловьев

Техред О. Луговая Корректор В. Микита

Тираж Подписное

Редактор Д. Пинчук

Заказ ЯЩ

LlHHHllH Комитета ио делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушскан наб., д. 4/5

Предприятие,Патент, Москва, Г-59, Бережковская иаб., 24 шкале 6, Перемещение поплавка через определенное время указывает на расход анестетика, который равен разнице в миллилитрах, определенной по шкале.

Формула изобретения

Ингалятор для анальгезии по авт, св.

¹ 405552, отличающийся тем, что, с целью предотвращения проливания анестетика и улучшения контроля за его расходом, он снабжен мембраной, установленной между емкостью для жидкого анестетика и крышкой запорного устройства, и поплавком, установленным в емкости для жидкого анестетика.
