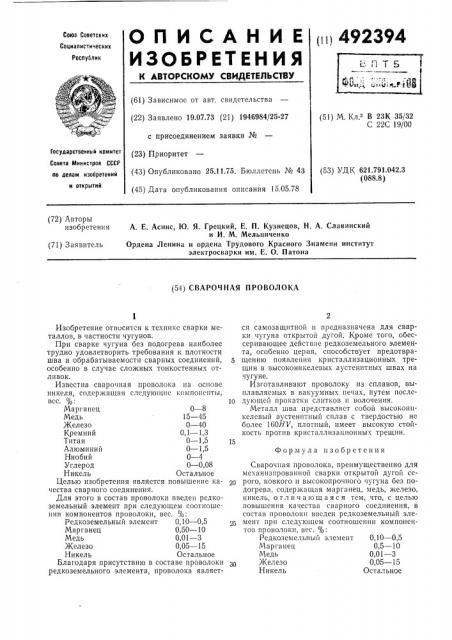

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii! 492394
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 19.07.73 (21) 1946984/25-27 с присоединением заявки № (51) М. Кл.2 В 23К 35/32
С 22С 19/00
Совета Министров СССР по делам изобретений и открытий (43) Опубликовано 25.11.75. Бюллетень № 43 (45) Дата опубликования описания 15.05.78 (53) УДК, 621.791.042.3 (088.8) (72) Авторы изобретения
А, Е. Аснис, Ю. Я. Грецкий, Е. П. Кузнецов, Н. А. Славинский и И. M. Мельниченко
Ордена Ленина и ордена Трудового Красного Знамени институт электросварки им. Е. О. Патона (71) Заявитель (54) СВАРОЧНАЯ ПРОВОЛОКА
Формула изобретения
0,10 — 0,5
0,5 — 10
0,01 — 3
0,05 — 15
Остальное
ГосУдаРственный комитет (з3) Прио „
Изобретение относится к технике сварки металлов, в частности чугунов.
При сварке чугуна без подогрева наиболее трудно удовлетворить требования к плотности шва и обрабатываемости сварных соединений, особенно в случае сложных тонкостенных отливок.
Известна сварочная проволока на основе никеля, содержащая следующие компоненты, вес. %:
Марганец 0 — 8
Медь 15 — 45
Железо 0 — 40
Кремний 0,1 — 1,3
Титан 0 — 1,5
Алюминий 0 — 1,5
Ниобий 0 — 4
Углерод 0 — 0,08
Никель Остальное
Целью изобретения является повышение качества сварного соединения.
Для этого в состав проволоки введен редкоземельный элемент при следующем соотношении компонентов проволоки, вес. %:
Редкоземельный элемент 0,10 — 0,5
Марганец 0,50 — 10
Медь 0,01 — 3
Железо 0,05 — 15
Никель Остальное
Благодаря присутствию в составе проволоки редкоземельного элемента, проволока является самозащитной н предназначена для сварки чугуна открытой дугой. Кроме того, обессеривающее действие редкоземельного элемента, особенно церия, способствует предотвращению появления кристаллизационных трещин в высоконикелевых аустенитных швах на чугуне.
Изготавливают проволоку из сплавов, выплавлясмых в вакуумных печах, путем послс10 дующей прокатки слитков и волочения.
Металл шва представляет собой высоконикелевый аустенптньш сплав с твердостью не более 160HV, плотный, имеет высокую стойкость против кристаллизационных трещин.
Сварочная проволока, преимущественно для механизированной сварки открытой дугой се20 рого, ковкого и высокопрочного чугуна без подогрева, содержащая марганец, медь, железо, никель, отличающаяся тем, что, с целью повышения качества сварного соединения, в состав проволоки введен редкоземельный эле25 мент при следующем соотношешш компонентов проволоки, вес. %:
Редкоземельный элемент
Марганец
Медь
Железо
Никель
