Паста для металлизации диэлектриков
Патент 492507
Авторы
Классы МПК
Паста для металлизации диэлектриков
Иллюстрации
Реферат

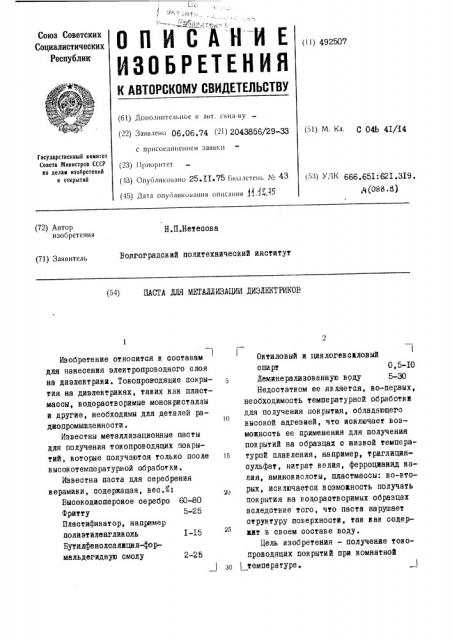

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (11) 492507
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. снид-ву (22) Заявлено 06.06.74 (21) 2043856/29-33 с присоединением заявки
Государственный комитет
Совета Министров СССР но делам изобретений и открытий (23) I!ðèîðèòåò (13) Опубликовано 25.П.75 Бн ллетень № 43 (45) Дата опуоликования описания 11.а .4. Н.П.Нетесова (72) Автор изобретения
Волгоградский политехничесний институт (71) Заявитель (54) ПАСТА ДЛЯ МКТАЛПИ3АЦИИ ДИЭЛЕКТРИК0В
Оитиловый и цинлогенсиловый
I спирт 0,5-IO
Деминерализованную воду 5-30
Недостатном ее является, во-первых, необходимость температурной обработни для получения понрытия, обладающего
1О высоной адгезией, что иснлючает возможность ее применения для получения понрытий на образцах с низной темпера15 турой плавления, например, триглицинсульфат, нитрат валия, ферроцианид налия, аминокислоты, пластмассы: во-вторых, исключается возможность получать понрытия на воцорастворимых образцах вследствие того, что паста нарушает структуру поверхности, тан нан содержит в своем составе воду.
Цель изобретения — получение тонопроводящих покрытий при номнатной зс Lòåìïâðàтуре.
Изобретение относится и составам для нанесения элентропроводного слоя на диэлеитрини. Тонопроводящие покрытия на диэлентринах, таиих нан пластмассы, водорастворимые мононристаллы и другие, необходимы для деталей радиопромышленности.
Известны металлизационные пасты для получения тонопроводящих понрытий, ноторые получаются только после высокотемпературной обработни.
Известна паста для серебрения керамики, содержащая, вес а:
Высонодисперсное серебро 60-80
Фритту 5-25
Пластифинатор, например поли этиленглин оль I-I5
Бутилфенолсалицил-формальдегидную смолу 2-25 (51) М. Кл. С 04Ь 4I/Õ4 (53) УДК 666.65I:62I.3I9. ,с1(08Ь.6) 492507
Для этого паста содержит в качестве смолы фенол-формальдегидную смолу и дополнительно ацетон при следующем соотношении компонентов, вес.%:
Серебро высокодисперсное 45-55
Фенол-формальдегидная смола I-8
Ацетон Остальное
Кроме того, паста содержит фенол-формальдегидную смолу, модифицированную поливинилбутиралем.
Пример I. Пасту для серебрения, содержащую фенол-формальдегидную смолу, модифицированную поливинилбутиралем, готовят следующим образом.
К 200 мл 5%-ного раствора нитрата серебра приливают 200 мл 34-ного водного раствора гидрохинонина и выдерживают
I5-20 мин на водной бане. Осадок промывают теплой водой, высушивают, растирают в ступке и просеивают через сито. Затем смешивают компоненты, вес %:
Серебро высок одисперсное 49,5
Фенол-формальдегидная смола, модифицированная поливинилбутиралем I
Ацетон 49,5
Пример 2. Паста для серебрения, содержащая фенол-формальдегидную смолу, модифицированную поливинилбутиралем.
Пасту готовят следующим образом.
К 200 мл 5%-ного раствора нитрата серебра подливают 400 мл I,5 .-ного водного раствора гидрохиноиа и выдерживают I5-20 мин на водной бане. Осадок промывают теплой водой, высушивают, растирают в ступке, просеивают через сито. Затем компоненты смешивают,вес Л:
Серебро высокодисперсное 50
Фенол-формальдегидная смола, модифицированная поливинилбутирилем 2,5
Ацетон 47,5
Предлагаемые составы проверены на монокристаллах, аминокислотах, полимерах.
Полученную пасту для серебрения наносят на образец шпателем. После улетучивания растворителя (2-5 мин) образуется серебряный эяектропроводный слой (сопротивление I ом), имеющий высокую адгезию к поверхности образца.
При склеивании возникают разнообразные процессы, объясняемые нескояьI кими механизмами. Адгезия полимера (фенол-формальдегидной смолы ) к металлу (серебру) объясняется образованием координационных связей за счет гидроксильных групп феноллформальдегидной смолы.
Адгезия полимера (фенол-формальдегидной смолы) к поверхности диэлектрика объясняется адсорбционным взаимодействием гидроксильных групп фенол-формальдегидная смола обеспечивает адгезию к поверхности и адгезию высокодисперсных частиц серебра между собой.
Совмещение фенол-формальдегидиой смолы с паливинилбутиралем повышает работу адгезии за счет образования оптимального числа гидроксильвых групп на поверхности.
Покрытия, полученные с помощью предлагаемого состава, обладают термостойкостью, водостойкостью, высокой адгезией и проводимостью.
ПРЕДМЕТ ИЗОБРЕТЕНИЯ . Паста для металлизации диэлектриков, включающая высонодисперсное серебро, смолу, о т л и ч а ю щ а я— с я тем, что, с целью получения токопроводящих покрытий при комнатной температуре, она содержит в качестве смолы фенол-формальдегидную смолу и дополнительно ацетон при следующем соотиошении компонентов в вес.М:
Высокодисперсное серебро 45-55
Феиол-формальдегидная смола I-8
Ацетон Остальное
492507
Составитель .ь, ПОЛУЭЕтОВВ
Редактор А.МОРОЭОВа Техред Е.Подурушина 1(орректорЯ,ДЕНИОЕИНЯ
11зд. Л дЩ
31к1з ЗФ{Я
Тираж (Ц
Подписное
1l1lltl1I Государственного комитета (.овета Министров СССР но делам изобретений и открытий
Москва, Ж-35 Рау искан наб„д. 4/5
ППП „11атент" Москва, Г-59, Бережковская наб., "l
2. Паста по п.I, о т л и ч а ющ а я с я тем, что она содериит фе1 нол-формальдегидную смолу, моди(лици ронанную полив инилбутиралем.
