Реферат

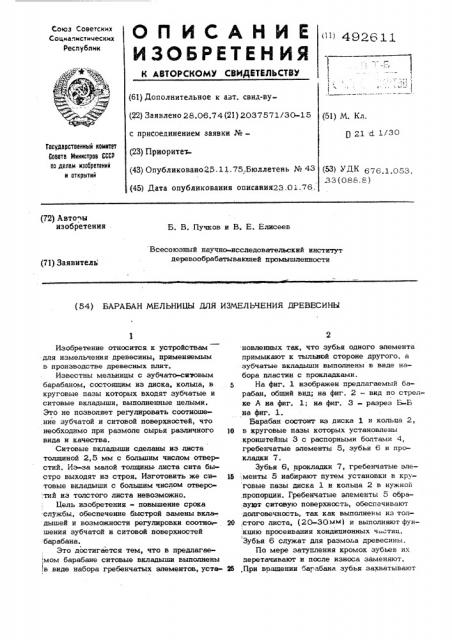

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических республик

492C XZ (61) Дополнительное к азт. свид-ву(22) Заявлено 28.06.74 (21} 2037571/30-15 с присоединением заявки ¹â€” (23) Приоритеъ(43) Опубликовано2,5. 11.75.Бюллетень № 43 (51) M. Кл.

Р 1<><30

Государственный комитет

Совета Иинистроа СССР па делам изобретений и открытий

676.1.053.

ЗЗ (08&. S ) (45) Дата опубликования описаиия23.01.76. (72) Авто ы изобретения

Б. В. Пучков и В. Е. Елисеев

Всесоюзный научно-исследовательский институт деревообрабатывающей промышленности (71) Заявитель (54) БАРАБАН МЕЛЬНИ11Ы ДЛЯ ИЗМЕЛЬЧЕНИЯ ДРЕВЕСИНЫ

Изобретение относится к устройствам для измельчения древесины, применяемым в производстве древесных плит.

Известны мельницы с зубчато-сижвым барабаном, состояшим из диска, кольца, в круговые пазы которых входят зубчатые и ситовые вкладыши, выполненные целыми.

Это не позволяет регулировать соотношение зубчатой и ситовой поверхностей, что необходимо при размоле сырья различного вида и качества.

Ситовые вкладыши сделаны иэ листа толшиной 2,5 мм с большим числом отверстий. Иэ-за малой толщины- листа сита быстро выходят из строя. Изготовить же ситовые вкладыши с большим числом отверс:тий из толстого листа невозможно.

Иель изобретения - повышение срока службы, обеспечение бысгрой замены вкла-. дышей и возможности регулировки соотнскшения зубчатой и ситовой поверхностей барабана.

Это достигается тем, что в предлагае, мом барабане ситовые вкладыши выполнены

la виде набора гребенчатых элементов, уста:новленных так, что зубья одного элемента примыкают к тыльтшй стороне другого, а зубчатые вкладыши выполнены в виде набора пластин с прокладками.

На фиг. 1 изображен предлагаемый барабан, обший вид; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.

Барабан состоит из диска 1 и кольца 2, 10 в круговые пазы которых установлены кронштейны 3 с распорными болтами 4, гребенчатые элементы 5, зубья 6 и прокладки 7.

Зубья 6, прокладки 7, гребенчатые эле15,менты 5 набирают путем установки в круговые пазы диска 1 и кольца 2 в нужной ,пропорции. Гребенчатые элементы 5 ооразутот ситовую поверхность, обеспечивают долговечность, так как выполнены из тол20,стого листа, (20-30мм) и выполняют функцию просеивания кондиционных частиц.

Зубья 6 служат для размола древесины.

По мере затупления кромок зубьев их перетачивают и после износа заменяют.

25 .При вращении барабана зубья захватывают

492611.и размалывают древесину, а просеивание ее осушествляют через гребенчатые элементы ситовой поверхности. Оставшуюся. часть древесины продолжают измельчать до получения заданной фракции.

Просеянную измельченную древесину собирают в корпусе мельницы, а затем подакт на следующую технологическую операЦИЮ.

Формула изобретения

Барабан мельницы для измельчения древесины, включаюший диск и кольцо с круговьь и пазами, в которых установлены ситовые и зубчатые вкладыши и стягивающие их кронштейны, о т л и ч а ю ш и йс я тем, что, с целью повышения срока службы, обеспечения быстрой замены вкладышей и возможности регулировки соотношения зубчатой и ситовой поверхностей барабана, ситовые вкладыши выполнены в ви- . де набора гребенчатых элементов, установленных так, что зубья одного элемента примыкают к тыльной стороне другого, а зубчатые вкладыши выполнены в виде набора пластин с прокладками.

-492б11

Составитель T. Москвитина

Редактор Q. Пинчук Texpea M. Ликович

Корректор Й. еисич.

Филиал ППП Патент,г.Ужгород, ул. Гагарина, 101

Заказ 1172 Тираж 474 Подписное

ЦНИИПИ Государственного комитета Совета Минис-ров СССР по делам изобретений и открытий

113035, Москва, -35, Раушскаа наб., д. 4/5
