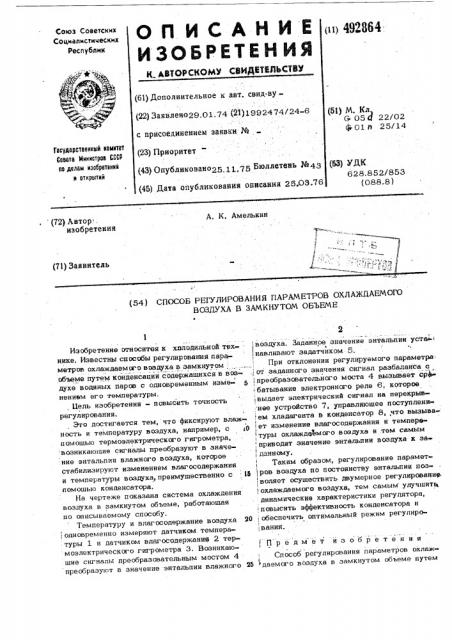

О П И С А Н И Е ц 492$64

ИЗОБРЕТЕН ИЯ

К„АВТОРСКОМУ СВИДИ ИДЬСТВМ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву(22) ЗаЯвлеио29.01.74- (21)1992474/24-6 (5l) М. Кл

G 05 Д 22/02 ф 01 тт 25/14 с присоединением заявки №

Гооударственно1й номнтет

Соввта Ннннотров СССР оо делам нзоорвтвннй

II 0TKPblTNil (2З) Приоритет— (43} Опубликовано25 11,75 Бюллетень №4З (53) УДК

628,852/853 (088. 8 ) (45) Дата опубликования описания 25.03.76

А. К. Амелькин (72) Автор.. изобретения (71) Заявитель (54) CflOCOB РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ ОХЛАЖДАЕМОГО

ВОЗДУХА В ЗАМКНУТОМ ОБЪЕМЕ

Изобретение относитоя к холодильной технике. Известны способы регулирования параметров охлаждаемого воздуха в замкнутом объеме путем конденсации содержащихся в воздухе водяных паров с одновременным изменением его температуры. . Бель изобретения - повысить точность регулирования.

Это достигается тем, что фиксируют влажность и температуру воздуха, например, с 0 помощью термоэлектрического гигрометра, возникаюшие сигналы преобразуют в значение энтальпии влажного воздуха, которое стабилизируют изменением влагосодержания и температуры воздуха, преимушественно с 1б

f помошью конденсатора.

На чертеже показана система охлаждения воздуха в замкнутом объеме, работаюшая по описываемому способу.

Температуру и влагосодержание воздуха 20

; одновременно измеряют датчиком температуры 1 и датчиком влагосодержаниа 2 термоэлектрического гигрометра Э, Возникаю. шие сигналы преобразовательным мостом 4 преобразуют в значение энтальпии влажного N

2 ;воздуха. Заданное значение энтальпии уств- навливают задатчиком 5.

При отклонении регулируемого параметра: от заданного значения сигнал разбаланса о преобразовательного моста 4 вызывает cp+ батывание электронного реле 6; которое выдает электрический сигнал на перекрыв нее устройство 7, управляющее поступлени, ем хладагента в конденсатор B,,÷òî вызыва ет изменение влагосодержания и темперв туры охлаждеемого воздуха и .тем самым

,приводит значение энтальпии воздуха к за

; данному.

Таким образом, регулирование парамет1ров воздуха по постоянству энтальпии поз, воляет осушествить двумерное регулирование.

|охлаждаемого воздуха, тем самым улучшить, динамические характеристики регулятора, повысить эффективность конденсатора и обеспечить оптимальный режим регулиро;вания.

П р е д м е т и э о б р е т е н и я

Способ регулирования параметров охлаж1 даемого воздуха в замкнутом объеме путем

49;, 864

Составнтеаь р.Даннлов д " р Л.Народная "р а И.К рандашова орреК ор Л Б „

Закаэ 26ОУ Ивд. 24 lkl Тираж 869 Подпнсное

ЦНИИПИ Г сударствепиого L мнтета Совета Министров СССР по делам изобр тений и открытий

Москва, II3035, Раушскан наб., 4 филиал ППП Патент", г Ужгород, ул. Проектная, 4 конденсации содержащихся в воздухе водяных паров с одновременным изменением его температуры, о т л и ч а ю ш и и с я .ем, что, с келью псвышения точйости регулирования, фнкснруют важность и температуру выдуха, например, с помощью тер-, моэлектрического, гигрометра, возникающие

4 сигналы преобразуют в значение энтальпнн влажного воздуха, которое стабилизируют изменением влагосодержания и температуры воздуха преимущественно с помощью конденсатора..

Приоритет исчислить по заявке № 1749646/29 14 от 17 02i72 г
