Реферат

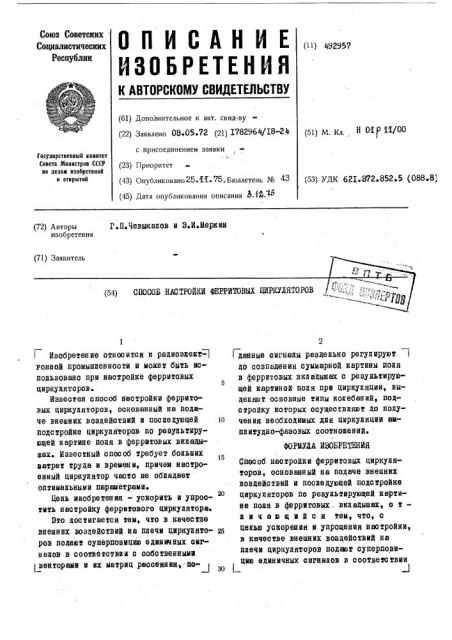

:...".":. ."."". О П И С А Н И Е

ИЗОБРЕТЕНИЯ (11) 492957

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-.ву (22) Заявлено 03 05.72 (21) Х782964/I8-2Ф (51) М. Кл, Н 01 0 И/00 с присоединением заявки (23) Приоритет

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (43) Опубликовано25.Ы ° 75. Бюллетень №

° 4 (45) Дата опубликования описания Ь.1Й, " (53) УДК .627.872,852е5 (088+8) Г.П.Чевыкапов и 3.И.Меркин (72) Авторы изобретения (71) Заявитель (54) СПОСОБ НАСТРОИКИ ФЕРРИТОВЫХ ЦИРКУЛЯТОРОВ - -"-- - = -«="-""Рдг

-10

ФОРМУЛА ИЗОБРЕТЕНИЯ

Изобретение относится к радиоэпект- гонной промышпенности и может быть испоаьзовано при настройке ферритовых

5 циркуаяторов.

Известен способ настройки ферритовых циркупяторов, основанный на подаче внешних воздействий и поспедующей подстройке циркупйторов по рвзупьтирующей картине поля в ферритовых вкпадышах. Известный способ требует боаьших затрат труда и времени, причем настроенный циркуаятор часто нв обпадавт оптимапьными параметрами.

Цель изобретения - ускорить и упрос20 тить настройку ферритового циркупятора.

Это достигается твм, что в качестве внешних воздействий на ппвчи циркупято- ы ров подают супернозицию единичных сигнапов в соответствии с собственными векторами и их матриц рассеяния, -по2 ! данные оигнааы раздеаьно регупируют до совпадения суммарной картины поая в ферритовых вкпадышах с резупьтирующей картиной поля при циркупяции, выдепяют основные типы колебаниИ, подстройку которых осуществляют до поаучения необходимых дпя циркуаяции ампаитудно-фазовых соотношений.

Способ настройки фврритовых циркупя« торов, основанный на подаче внешних воздействий и поспвдующей подстройке циркуаяторов по резупьтирующей картине нопя в ферритовых.. вкпадышах, о т— и и ч а ю шийся твм, что, с цепью ускорения и упрощения настройки, в качестве внешних воздействий на паечи циркупяторов подет суперпозицию единичных сигнапов в соответствии

4, 3957 t,E.

Составитель

Редактор О СтЕНИНа Техред T . ФАРОНОВ@(орректор Л ОРЛОВа

Заказ Изд. № Я Тираж Я,. Подписное

ЦНИИПИ Государственного кс иитета Совета Министров СССР по делам изобр ений и открытий

Москва, Ж-35 Ра шская наб., д. 4/5

ППП „Патент" Москва, Г 59, Бережковская наб., 24 с собственными векторами их матриц рассеяния, поданные сигналы раздельно регулируют до совпаденин суммарной кар- ; тины поля в ферритовых вкладышах с результирующей картиной поля при циркуляции выделяют основные типы колебаний, подо тройку которых осуществи ют до получения необходимых для циркуляции амплитуднофазовых соотношений
