Реферат
.т Л7.:;!ГГ з-:: ;дщедц,я

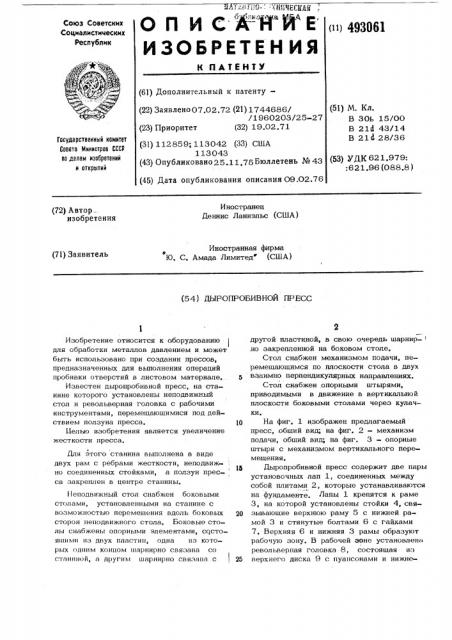

О П И С А-"й Й Е
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик (11) 493061
К ПАТЕНТУ (61) Дополнительный к патенту— (51) M. Кл.
В 30ь 15/00
В 2 1 с1 43/1 4
В 21 4 28/36 (22) Заявлено 07.02.72 (21) 1744686/
/1 960203/25-27 (23) Приоритет (32) 19.02.71
Гасударственный комнтет
Совета Министров СССР во делам изобретений н открытий (31) 112859; 113042 (33) США
1 13043 (43) Опубликовано 25 11.75Бюллетень №43 (53) УДК 621.979:
:621.96 (088.8) (45) Дата опубликования описания О9.О2.76
Иностранец
Деннис Ланиэльс (США) (72) Автор . изобретения
Иностранная фирма
Ю. С, Амада Лимитед (США) (71) Заявитель (5 4 ) ДЫРО ПРОБИВНОЙ ПР ЕСС
Изобретение относится к оборудованию для обработки металлов давлением и может быть использовано при создании прессов, предназначенных для выполнения операций пробивки отверстий в листовом материале..
Известен дыропробивной пресс, на станине которого установлены неподвижный стол и револьверная головка с рабочими инструментами, перемещаюшимися под дей» ствием ползуна пресса.
Целью изобретения является увеличение жесткости пресса. о
Для этого станина выполнена в виде двух рам с ребрами жесткости, неподвижно соединенных стойками, а ползун прес- са закреплен в центре станины.
Неподвижный стол снабжен боковыми столами, установленными на станине с возможностью перемещения вдоль боковых сторон неподвижного стола. Боковые столы снабжены опорными элементами, состоящими из двух пластин, одна из которых одним концом шарнирно связана со станиной, а другим шарнирно связана с другой пластиной, в свою очередь шарнир- .но закрепленной на боковом столе.
Стол снабжен механизмом подачи, перемещаюшимся по плоскости стола в двух взаимно перпендикулярных направлениях.
Стол снабжен опорными штырями, .приводимыми в движение в вертикальной плоскости боковыми столами через кулачки.
1п На фиг. 1 изображен предлагаемый пресс, .общий вид; на фиг. 2 — механизм подачи, общий вид; на фиг. 3 — опорные штыри с механизмом .вертикального перемещения. щ Дыропробивной пресс содержит две пары установочных лап 1, соединенных между собой плитами 2, которые устанавливаются на фундаменте. Лапы 1 крепятся к раме
3, на которой установлены стойки 4, свя2О зываюшие верхнюю раму 5 с нижней рамой 3 и стянутые болтами 6 с гайками
7, Верхняя 6 и нижняя 3 рамы образуют рабочую зону. B рабочей зоне установле с револьверная головка 8, состоящая из
25 верхнего диска 9 с пуансонами и нижне
49306 1 го диска. 10 с матрицами. Диски приво- дятся и движение при помощи цепного привода 11. На верхней раме 5 закреплен маховик 12, который связан с двигателем
4.3 через ременную передачу 14. На вал
15 насажен маховик 12. На валу 15 уста-. навливается ползун 16 и боек. Ползун 16 с бойком крепятся и центре верхней рамы
5. На неподвижном столе 17 установлен. механизм подачи 18, состоящий из направляющей 19, по которой перемещаются салазки 20 под действием реверсивного двигателя 21 и винтового механизма, На са- лазках 20 закреплены зажимы 22. Салазки 20 и напраиляющая 19 перемещаются вместе с боковыми столами 23 под действием реверсивного двигателя 24 и винтового механизма. Боковые столы 23 пере мешаются по направляющим 25, закрепленным на нижней раме 3, и закреплены на салазках 26. Боковые столы 23 снабжены опорными элементами в виде пластин
27 и 28 Один конец пластины 27 закреплен на раме 3 шарниром 29, другой ее конец связан шарниром 30 с концом пластины 28, второй конец которой закреплен на боковом столе 23 шарниром 31. Шарнир
31 крепится к плите 32 стойкой 33.
B столе 23 установлены опорные штыри 34. Для обеспечения возможности бес-. препятственного перемещения зажимов 22 опорные штыри приводятся в движение в вертикальном направлении кулачками 35.
Кулачки выполнены с плоской частью 36 и со следящим механизмом 37. Кулачки установлены на валу и приводятся в движение крышкой 38 салазок 26. Возврат кулачков и опорных штырей в исходное положение осуществляется пружиной 39.
Пресс работает следующим образом.
Заготовка устанавливается на опорные штыри 34 и зажимается зажимами 22.
При помощи реверсивных двигателей 21 и 24 заготовку подают в револьверную головку 8. При этом салазки 26 приводят в движение кулачки 35, опорные штыри
34 опускаются, что обеспечивает беспрепятственное перемещение зажимов. Маховик 12, вращаясь от двигателя 13, приводит в движение ползун 16, который приводит в движение рабочие инструменты револьверной головки. Происходит пробивка отверстия. При дальнейшем вращении маховика 12 ползун возвращается в исходное положение.
ПРедмет изобретения
1. Дыропробивной пресс, на станине
15 которого установлены неподвижный стол и револьверная головка с рабочими инструментами, перемещающимися под действием ползуна пресса, отличающийся тем, что, с целью увеличения жесткости пресса, станина выполнена в виде двух рам с ребрами жесткости, неподвижно соединенных стойками, а ползун пресса закреплен в центре станины.
2. Пресс, по п. 1, о т л и ч а юший 5 с я тем, что неподвижный стол снабжен боковыми столами, установленными на станине с возможностью перемещения параллельно неподвижному столу.
3. Пресс по пп. 1 и 2, о т л и ч а—
З0 ю шийся тем, что боковые столы снабжены опорными элементами, состоящими из двух пластин, одна из которых одним концом шарнирно закреплена на станине, а другим шарнирно соединена с другой пластиной, в свою очередь шарнирно закрепленной на боковом столе.
4, Пресс по пп. 1 и 2, о т л и ч аю шийся тем, что стол снабжен механизмом подачи, перемещающимся по плоскости стола в двух взаимно перпендикулярных направлениях.
5. Пресс по пп. 1 и 2, о т л и ч аю ш и и с я тем, что стол снабжен опорными штырями, приводимыми в движение
45 в вертикальной плоскости боковыми столами через кулачки.
