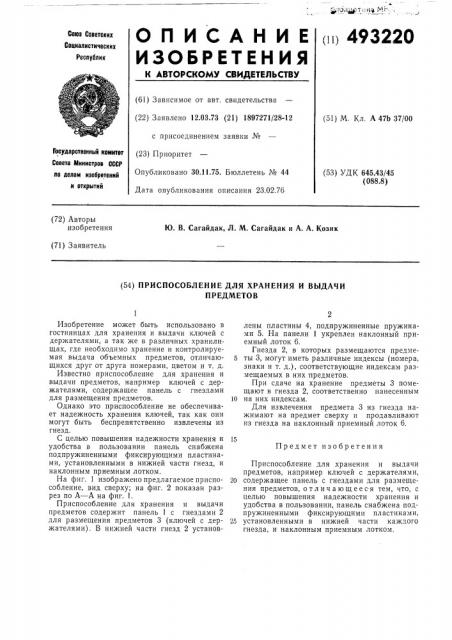

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 1 493220

Союе Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 12.03.73 (21) 1897271/28-12 с присоединением заявки № (23) Приоритет

Опубликовано 30.11.75. Бюллетень № 44

Дата опубликования описания 23.02.76 (51) М. Кл, А 47Ь 37/ОО

Государственный комитат

Совета Министров 00СР по делам изобретений и открытий (53) УДК 645.43/45 (088.8) (72) Авторы изобретения

Ю. В. Сагайдак, Л. М. Сагайдак и А. А. Козик (71) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ХРАНЕНИЯ И ВЫДАЧИ

ПРЕДМЕТОВ

Предмет изобретения

Изобретение может быть использовано в гостиницах для хранения и выдачи ключей с держателями, а так же в различных хранилищах, где необходимо хранение и контролируемая выдача объемных предметов, отличающихся друг от друга номерами, цветом и т. д.

Известно приспособление для хранения и выдачи предметов, например ключей с держателями, содержащее панель с гнездами для размещения предметов.

Однако это приспособление не обеспечивает надежность хранения ключей, так как они могут быть беспрепятственно извлечены из гнезд.

С целью повышения надежности хранения и удобства в пользовании панель снабжена подпружиненными фиксирующими пластинами, установленными в нижней части гнезд, и наклонным приемным лотком.

На фиг. 1 изображено предлагаемоеприспособление, вид сверху; на фиг. 2 показан разрез по А — А на фиг. 1.

Приспособление для хранения и выдачи предметов содержит панель 1 с гнездами 2 для размещения предметов 3 (ключей с держателями). В нижней части гнезд 2 установлены пластины 4, подпружиненные пружинами 5. На панели 1 укреплен наклонный приемный лоток 6.

Гнезда 2, в которых размещаются предме5 ты 3, могут иметь различные индексы (номера, знаки и т. д.), соответствующие индексам размещаемых в них предметов.

При сдаче на хранение предметы 3 помещают в гнезда 2, соответственно нанесенным

10 на них индексам.

Для извлечения предмета 3 из гнезда нажимают на предмет сверху и продавливают из гнезда на наклонный приемный лоток 6.

Приспособление для хранения и выдачи предметов, например ключей с держателями, 20 содержащее панель с гнездами для размещения предметов, отличающееся тем, что, с целью повышения надежности хранения и удобства в пользовании, панель снабжена подпружиненными фиксирующими пластинами, 25 установленными в нижней части каждого гнезда, и наклонным приемным лотком.

493220 ф у

Редактор М. Дмитриева

Корректор М. Лейзерман

Заказ 138 4 Изд. № 1995 Тираж 593 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 б

Составитель H. Бочарова

Техред E. Митрофанова
