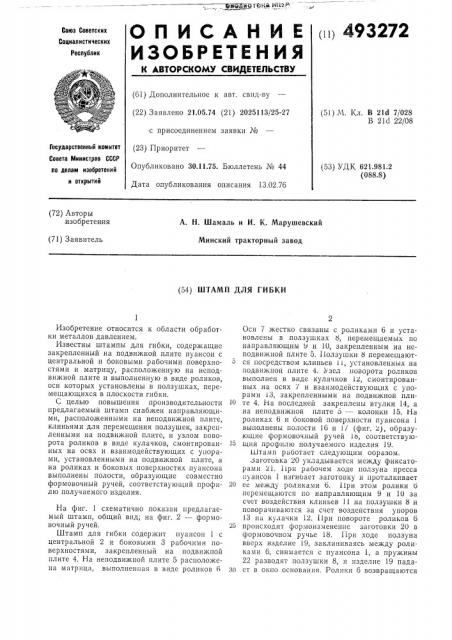

Изобретение относится к области обработки металлов давлением.
Известны штампы для гибки, содержащие закрепленный на подвижной плите пуансон с центральной и боковыми рабочими поверхностями и матрицу, расположенную на неподвижной плите и выполненную в виде роликов, оси которых установлены в ползушках, перемещающихся в плоскости гибки.
С целью повышения производительности предлагаемый штамп снабжен направляющими, расположенными на неподвижной плите, клиньями для перемещения ползушек, закрепленными на подвижной плите, и узлом поворота роликов в виде кулачков, смонтированных на осях и взаимодействующих с упорами, установленными на подвижной плите, а на роликах и боковых поверхностях пуансона выполнены полости, образующие совместно формовочный ручей, соответствующий профилю получаемого изделия.
На фиг. 1 схематично показан предлагаемый штамп, общий вид; на фиг. 2 — формовочный ручей.
Штамп для гибки содержит пуансон 1 с центральной 2 и боковыми 3 р-бочими поверхностями, закрепленный на подвижной плите 4. На неподвижной плите 5 расположена матрица, выполненная в виде роликов 6
Оси 7 жестко связаны с роликами 6 и установлены в ползушках Ь, перемещаемых по направляющим У и 10, закрепленным на неподвижной плите 5. 1!олзушки 8 перемещаются посредством клиньев i, установленных на подвижнои плите 4. Узел поворота роликов выполнен в виде кулачков i2, смонтированных на осях 7 и взаимодействующих с упорами 13, закрепленными на подвижной пли-!
О те 4. На последней закреплены втулки 14, а на неподвижной плите 5 — колонки 15. На роликах 6 и боковой поверхности пуансона выполнены полости 16 и i/ (фиг. 2), образующие формовочный ручей !а, соответствую-!
5 щии профилю получаемого изделия 19.
Штамп работает следующим ооразом. заготовка 20 укладывается между фиксаторами 21. l!ри рабочем ходе ползуна пресса пуансон 1 изгиоает заготовку и проталкивает
20 ее между роликами 6. l!ри этом ролики 6 перемещаются по направляющим 9 и 10 за счет воздействия клиньев i! на ползушки 8 и поворачиваются за счет воздействия упоров
l3 на кулачки 12. 1!ри повороте роликов 6
25 происходит формоизменение заготовки 20 в формовочноvl ручье 18. При ходе ползуна вверх изделие !9, заклиниваясь между роликами 6, снимается с пуансона 1, а пружины
22 разводят ползушки 8, и изделие 19 падало ст в окно основания. Ролики 6 возвращаются
493?72
2 12 5 Б 7 в исходное положение системой рычагов (не показаны). В дальнейшем цикл повторяется.
Предмет изобретения
Штамп для гибки, содержащий закреплен ый па подвижной плите пуансон с центральной и боковыми рабочими поверхностями и матрицу., расположенную на неподвижной плите и выполненную в виде роликов, оси которых установлены в ползушках, перемещающихся в плоскости гибки, о тл и ч а ю шийся тем, что, с целью повышения производительности, штамп снабжен направляющими, расположенными на неподвижной плите, клиньями для перемещения ползушек, закрепленными на подвижной плите, и узлом поворота роликов в виде кулачков, смонтированных на осях и взаимодействующих с упорами, установленными на подвижной плите, а на роликах и боковых поверхностях пуансона выпол1(иены полости, образующие совместно формовочный ручей, соответствующий профилю получаемого изделия.
