Вертикальный винтовой конвейер

Вертикальный винтовой конвейер

Иллюстрации

Показать все

Реферат



т . ; д н(. ч (накф т

: н>т " ."

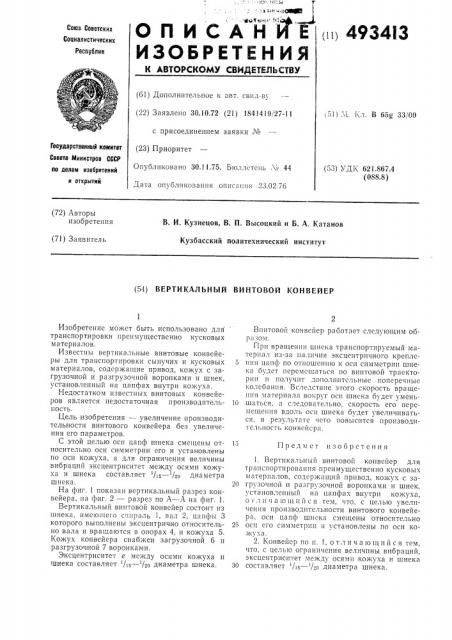

А Н Е

ОПИС

ИЗОБРЕТЕН ИЯ »1 4934)3

Сава Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.10.72 (21) 1841419/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 30.11.75. Бюллетень ¹ 44

Дата опубликования описания 23.02.76

15>l ) 1. Кл. В 65д 33/00

Государственный комитет

Совета Министров CGCP (53) УДК 621.867 4 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. И. Кузнецов, В. П. Высоцкий и Б. А. Катанов

Кузбасский политехнический институт (7! ) Заявитель (54) ВЕРТИКАЛЬНЫЙ ВИ НТОВОЙ КОНВЕЙЕР

Изобретение может быть использовано для транспортировки преимущественно кусковых материалов.

Известны вертикальные винтовые конвейеры для транспортировки сыпучих и кусковых 5 материалов, содержащие привод, кожух с загрузочной и разгрузочной воронками и шнек, установленный на цапфах внутри кожуха.

Недостатком известных винтовых конвейеров является недостаточная производитель- 10 ность.

Цель изобретения — увеличение производительности винтового конвейера без увеличения его параметров.

С этой целью оси цапф шнека смещены от- 15 носительно оси симметрии его и установлены по оси кожуха, а для ограничения величины вибраций эксцентриситет между осями кожуха и шнека составляет /д — /qp диаметра шнека. 20

На фиг. 1 показан вертикальный разрез конвейера, на фиг. 2 — разрез по А — А на фиг. 1.

Вертикальный винтовой конвейер состоит из шнека, имеющего спираль I, вал 2, цапфы 3 которого выполнены эксцентрично относитель- 25 но вала и вращаются в опорах 4, и кожуха 5.

Кожух конвейера снабжен загрузочной 6 и разгрузочной 7 воронками.

Зксцентриситет е между осями кожуха и шнека составляет /i5 — /gp диаметра шнека. 30

Винтовой конвейер работает следующим образом.

При вращении шнека транспортируемый материал из-за нали шя эксцентричного крепления цапф по отношению к оси симметрии шнека будет перемещаться по винтовой траектории и получит дополнительные поперечные колебания. Вследствие этого скорость вращения материала вокруг оси шнека будет уменьшаться, а следовательно, скорость его перемещения вдоль осп шнека будет увеличиваться. в результате чего повысится производительность конвейера.

Предмет изобретения

1. Вертикальный винтовой конвейер для транспортирования преимущественно кусковых материалов, содержащпи привод, кожух с загрузочной и разгрузочной воронкамн и шнек, установленный на цапфах внутри кожуха, отличающийся тем, что, с целью увеличения производительности винтового конвейера, оси цапф шнека смещены относительно оси его симметрии и установлены по оси ко>ку.;а.

2. Конвейер lio и. 1, отличающийся тем, что, с цель|о ограничения величины вибраций, эксцентриситет между осями кожуха и шнека составляет /15 — / p диаметра шнека.

493413

Рог. 1 сИ

Составитель Н. Болондаев

Тскрсд Е. Подурушина

Корректоры: А. Николаева

Л. Корогод

Редактор Г. Яковлева

Типография, Ilp. Сапунова, 2

Заказ 181j9 Изд. ¹ 2039 Тираж 833 Подписное

ЦНИИПИ (осударственпого комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4 5
