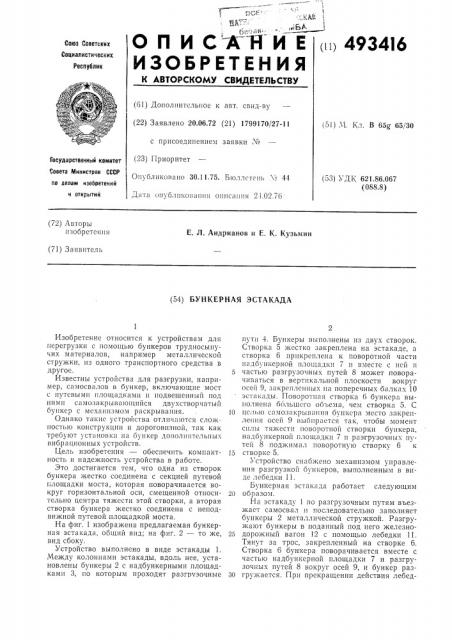

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

l») 4934I6

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 20.06.72 (21) 1799170/27-11

i5l) М. Кл. В 65д 65/30 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.11.75. Бюi cTå0ü ¹ 44

Государственный комитет

Совета Министров СССР по делам изобретений н OTKpIITHN (53) УДК 621.86.067 (088.8) Дата опубликования опис<1пия 21.02.i6 (72) Авторы изо бр етеш|я

Е. Л. Андрианов и Е. К. Кузьмин (71) Заявитель (54) БУНКЕРНАЯ ЭСТАКАДА

Изобретение относится к устройствам для перегрузки с помощью бункеров трудносыпучих материалов, например металлической стружки, из одного транспортного средства в другое.

Известны устройства для разгрузки, например, самосвалов в бункер, включающие мост с путевыми площадками и подвешенный под ними самозакрывающийся двухстворчатьш бункер с механизмом раскрывания.

Однако такпс устройства отличаются сложностью конструкции и дороговизной, так как требуют установки на бункер дополнительных вибрационных устройств.

Цель изобретения — обеспечить компактность и надежность устройства в работе.

Это достигается тем, что одна из створок бункера жестко соединена с секцией путевой площадки моста, которая поворачивается вокруг горизонтальной оси, смещенной относительно центра тяжести этой створки, а вторая створка бункера жестко соединена с неподвижной путевой площадкой моста.

На фиг. 1 изображена предлагаемая бункерная эстакада, общий вид; на фиг. 2 — то же, вид сбоку.

Устройство выполнено в виде эстакады 1.

Между колоннами эстакады, вдоль нее, установлены бункеры 2 с надбункерными площадками 3, по которым проходят разгрузочные пути 4. Бункеры выполнены из двух створок.

Створка 5 жестко закреплена на эстакаде, а створка 6 прикреплена к поворотной части надбункерной площадки 7 и вместе с ней и частью разгрузочных путей 8 может поворачиваться в вертикальной плоскости вокруг осей 9, закрспленных на поперечных балках 10 эстакады. Поворотная створка 6 бункера выполнена большего объема, чем створка 5. С

I0 целью самозакрывания бункера место закреплеши осей 9 вьнгпрается так, чтобы момент силы тяжести поворотной створки бункера, надбункерной площадки 7 и разгрузочных путей 8 поджимал поворотную створку 6 к

15 створке 5.

Устройство снабжено механизмом управления разгрузкой бункеров, выполненным в виде лебедки 11.

Бункерная эстакада работает следуюгцим

20 образом.

На эстакаду 1 по разгрузочным путям въезжает самосвал и последовательно заполняет бункеры 2 металлической стружкой. Разгружают бункеры в поданный под него железно25 дорожный вагон 12 с помощью лебедки 11.

Тянут за трос, закрепленный на створке 6.

Створка 6 бункера поворачивается вместе с частью надбункерной площадки 7 и разгрузочных путей 8 вокруг осей 9, и бункер раз30 гружается. При прекращении действия лебед493416 Радуг у кп под действием силы тяжести створка 6 бункера опускается и бункер закрывается.

Предмет изобретения

Бункерная эстакада, включающая мост с путевыми площадками и подвешенный под ними самозакрывающийся двухстворчатый бункер с механизмом раскрывания, о т л и ч а10 IU а я с я тсы, что, с цс 1blo обеспечения компактности и надежности ее в работе, одна из путевых площадок жестко соединена с одной пз створок бункера и установлена с возможй ностью поворота вокруг горизонтальной оси. смещенной относительно центра тяжести этой створки, при этом другая створка бункера закреплена на второй путевой и loLIl,àäêñ мо та.

493416

U) pi

Составитель Г. Марьина

Редактор М. Дмитриева

Корректоры: А. Николаева и Л. Корогод

Текред Е. Подурушина

Типография, пр. Сапунова, 2

Заказ 181/11 Изд. М 2039 Тираж 833 ПодписноЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, %-35, Раушская наб., д. 4 5
