Реферат

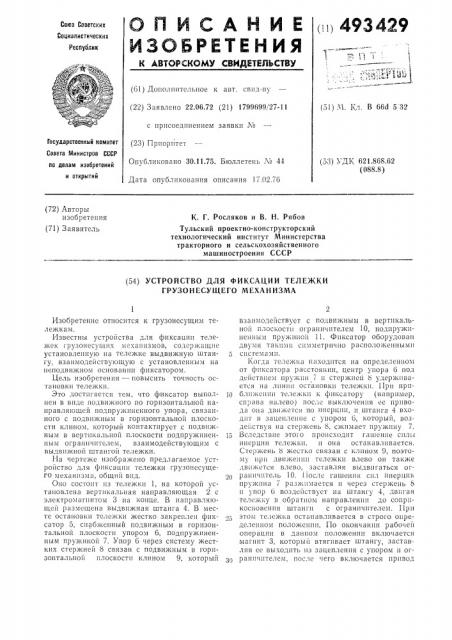

(11) 493429

Со!оз Советских

Социалистичеси 1х

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 22.06.72 (21) 1799699/27-11 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.11.75. Бюллетень ¹ 44

Дата опубликования описания 17.02.76 (51) М, 1,л. В GGd 5 32

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.868.62 (088.8) (72) Авторы изобретения (71) Заявитель

К. Г. Росляков и В. H. Рябов

Тульский проектно-конструкторский технологический институт Министерства тракторного и сельскохозяйственного машиностроения СССР (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ТЕЛЕЖКИ

ГРУЗОНЕСУЩЕГО МЕХАНИЗМА

Изобретение относится к грузонесущим тележкам.

Известны устройства для фиксации тележек Грузонесущих механизмов, со 1ержащие установленную на тележке выдвижную штанГу, взаимодействующую с установленным на неподвижном основании фиксатором.

Цель изобретения — повысить точность остановки тележки.

Зто достигается тем, что фиксатор выполнен в виде подви?кного по горизонтальной направляющей подпружиненного упора, связанНОГО с подви?иным В Горизонтальной плоскости клином, который контактирует с подвижным в вертш(альной плоскости подпружиненным ограни 1ителем, взаимодействующим с выдвижной штангой тележки.

На чертеже изображено предлагаемое устройство для фиксации тележки грузонесущеГО 1|!ЕХ11НПЗ !11, 0011IFIII BI!+.

Оно состоит из тележки 1, на которой установлена вертикальная направляющая 2 с электромагнитом 3 на конце. В направляющей размещена выдвижная штанга 4. В месте остановки тележки жестко закреплен фиксатор 5, снаб?кепный подвижным в горизонтальной плоскости упором 6, подпружиненным пру?кипой 7. Упор 6 через систему жестких стержней 8 связан с подвижным в горизонтальной плоскости клином 9, который взаимодействует с подвижным в вертикальной плоскости ограничителем 10, подпружиненным пружипои 11. Фиксатор оборудован двумя такими симметрично расположе11ными системами.

КОГда т(.леж! и находится на Определенпоъ! от фиксатора расстоянии, центр упора 6 под

peI1cTaIlем пру жпii 7 11 стержне!1 8 у де1?жпвается на линии остановки тележки. 11ри при-! о бл|Г?к illiil Te.leжl(и 1(фиксатору (нап1?пмеp, справа налево) после выключения ее привода она движется по инерции, и штанга 4 входит в зацепление с упором 6, который, возке! cTB jil H2 cTep?i(eHb 8, сжимает Ilp) жину 7.

15 Вследст вие этого происходит гашение сил ы инерции тележки, и она останавливается.

Стержень 8 жестко связан с клином 9, поэтов!у llpll дви?кении тележ1(и ВлеВО Он так?ке движется влево, заставляя выдвигаться ol раш:читель 10. i!осле гашен1гя спл инерции пружина 7 разжимается и через стержень 8 и упор 6 воздс lcTIIycT на штангу 4, двигая тележку в обратном направлении до соприкосновения штанги с ограничителем, 11ри этом тележка останавливается в строго определенном положении. По окончании рабочей операции в данном положении включается магнит 3, который втягивает штангv, заставляя ее выходить из зацепления с упором и ограничителем, после чего включается привод

IlpcäìåT изобретения

10

kI) Со, I., Iвнтсль А. Дубровский

Тсхрсд Т, Курилко Корректоры: A. Николаева

E. Давыдкин;, Рс.актор М. Дмитриева

Заказ 128/12 Изд. № 2023 Тираж 869 Подписное

111!11ИП11 Государственного комитета Совета Министров СССР но делам изобретений и открытий

113035, Москва, 1Ê-З5, Раушская паб., д. 4/5 I IIïIIãðÿôI », пр. Са:)унова. 2

TL .)С)ILIIII,!. !51 ПСРСДВИЖЕ))ИЯ СС В НУЖ)10" 1 Il lправ It:tt)I)t. 111зи этом упор гюд )с!)сгвисм )!ружины 7, 11 также клин 9 под действием пружины и ограничитель под действием пружины

11 занимают первоначальное положение. При псрсдгижении тележки в другом направлении ср а)) 1TI IB ) CT др уГа я a ft t)ËÎÃ)III)tt) 1! СПСТЕма.

Устройство для фиксации тележки грузопссущсго механизма, содержащее установле t1) з 10 1! а Т С. С Ж К (t) I>t. В И Ж Н У! О Lt) T Lt i t t В 3 1! И а)0, )с))ств ующу!О с уста ВОВлсt t it t )II 1111 пс))ОДВиж

НОМ ОСНОВп!!)П! фИК атОрОМ, О т;1 И a )С щ Ее с я тем,;то, с целью повышения точности остановки тележки, (риксатор выполнен В

Виде подвижного по горизонтальной направляющей подпружиненного упора, связанного с подвижным в гоэизонтальной плоскости к,пшом, который контактирует с подвижным

В Вертикалы)ой плоскости подпружиненным ограничителем, взаимодействующим с выдвижной пггангой тележки.
